Как проверить крышку расширительного бачка на газели бизнес

КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА: КАК УСТРОЕНА, ЗАЧЕМ НУЖНА И КАК ПРОВЕРИТЬ

kryshka rashyritelnogo bachkaВодители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.

Оглавление:
1. Задачи крышки расширительного бачка
2. Как устроена и работает крышка расширительного бачка
3. Признаки неисправности крышки расширительного бачка
4. Как проверить крышку расширительного бачка
ЗАДАЧИ КРЫШКИ РАСШИРИТЕЛЬНОГО БАЧКА

kryshka rashyritelnogo bachkaРабота двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.

Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.

Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.

КАК УСТРОЕНА И РАБОТАЕТ КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА

proverit-kryshku-rasshiritelnogo-bachkaПоскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.

Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.

До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

ПРИЗНАКИ НЕИСПРАВНОСТИ КРЫШКИ РАСШИРИТЕЛЬНОГО БАЧКА

kryshka rashyritelnogo bachka

Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

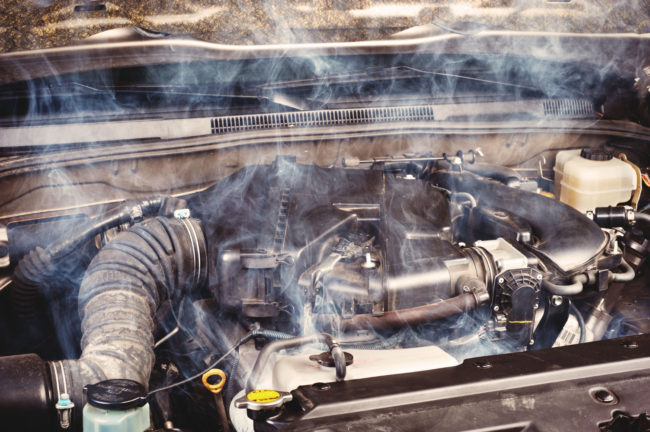

Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.
Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

КАК ПРОВЕРИТЬ КРЫШКУ РАСШИРИТЕЛЬНОГО БАЧКА

Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:

kryshka rashyritelnogo bachkaПервым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;
Если повреждения на найдены, закрутите крышку на бачок с охлаждающей жидкостью и запустите двигатель. Дождитесь пока двигатель прогреется и потихоньку начните откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление;
Также при работе двигателя осмотрите толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.
Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.

Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.
Что касаемо крышки ШЕВРОЛЕТА: Подниму тему, с решением выброса жидкости из расширителя на Авео с F14D4.
Пробка с мощным клапаном, пружина выталкивает замок и клапан становится слабым и начинается выброс жидкости из расширителя. Лечится приклеиванием или подкладыванием, под замок пружины клапана, 4-5мм шайбы.
Давление в системе 1,5 атмосферы. Может рвать патрубок печки. Надуваются как шарик. Визуально осматривайте все. Вентилятор срабатывает на Холостом Ходу-110 градусов.

Любой работающий двигатель неизбежно нагревается, поэтому его нужно принудительно охлаждать. Большинство автомобилей оснащаются жидкостной системой охлаждения, когда блок цилиндров погружается в рубашку, по которой циркулирует охлаждающая жидкость.

Поскольку любая жидкость при нагревании расширяется и испаряется, в системе охлаждения поднимается давление. В результате она может разгерметизироваться и перестать выполнять свои функции. Чтобы этого не случилась на расширительный бачок устанавливается специальная крышка. Она закрывает его горловину от попадания сторонних предметов и одновременно служит предохранительным кланом, через который сбрасывается лишнее давление. После снижения давления при охлаждении антифриза крышка должна запустить в бачок воздух, чтобы там не образовывалось разрежение. Поэтому любые неисправности крышки расширительного бачка приведут к выходу из строя системы охлаждения, без которой двигатель работать не будет.

Устройство и принципы работы

Конструкция пробки расширительного бачка призвана решить главные задачи этого устройства – выравнивание давления в системе охлаждения при нагревании и охлаждении залитого в нее антифриза. Кроме того, она должна препятствовать попаданию в систему посторонних тел и жидкостей, а также разливанию содержимого бачка, поэтому должна плотно прилегать к его горловине, затягиваясь крупной резьбой.

Внутри крышки расположена клапанная система, через которую регулируется давление. Она находится непосредственно в расширительном бачке и обеспечивает сообщение с атмосферным воздухом. Некоторые крышки оборудованы одним клапаном, через него воздух проходит в ту и другую сторону, есть варианты, на которых стоят два клапана – впускной и выпускной.

Если давление в охладительной системе находится в нормальных пределах, клапана ничего не пропускают. Как только давление повышается, клапан крышки расширительного бачка работает на выпуск, а при снижении давления вследствие охлаждения он запускает воздух.

Признаки неисправности

На начальных стадиях, когда клапана только начинают выходить из строя, определить поломку достаточно непросто. Но снижение работоспособности крышки расширительного бачка может привести к большим проблемам, поэтому нужно обращать внимание на такие тревожные признаки:

• Появление белого пара из-под капота. Это случается тогда, когда через поврежденную крышку антифриз попадает на впускной коллектор. Такая ситуация встречается на прогретом двигателе и указывает на то, что нужно проверить крышку расширительного бачка, клапан которого начинает работать на выпуск до достижения пикового значения давления.
• Перегревается двигатель, при этом печка гонит холодный воздух. Это означает, что плохо работает клапан низкого давления. Это приводит к образованию в системе воздушных пробок и ухудшению циркуляции охлаждающей жидкости.

Проблемы с пробкой приводят к разрыву патрубков, срыву хомутов, повреждению радиатора и самого расширительного бачка. Если из-под хомутов начинает сочиться антифриз, это еще один признак избыточного давления, которое не сбрасывается через крышку.

Способы проверки правильной работы крышки расширительного бачка

При возникновении проблем с работой системы охлаждения или в профилактических целях делается проверка пробки расширительного бачка. Здесь самый важный показатель – давление срабатывания выпускного клапана.

Проверка клапана сброса давления

Для проведения теста подойдет старый расширительный бачок от автомобиля или снятый бачок для тормозной жидкости. Крышка плотно накручивается на бачок, один из выходов которого заглушается. Для этого в шланг вставляется болт и затягивается хомутом, а сам шланг надевается на выход бачка и тоже затягивается хомутом.

Из старой камеры вырезается ниппель, вставляется в шланг подходящего диаметра и обтягивается хомутом. Второй конец фиксируется на втором выходе из бачка. После этого в емкость накачивается воздух и проверяется, при каком давлении срабатывает клапан. Для этого лучше применять портативный автомобильный компрессор, оборудованный манометром. В процессе подкачки воздуха должно быть слышно шипение. Нормальный показатель давления при этом составляет 1,3 атмосферы и по окончанию подкачки давление не должно упасть ниже 0,8 атмосферы.

Если проблема приключилась в дороге, тот же тест можно провести непосредственно на расширительном бачке. Шланг с ниппелем подключается к выходу на перелив. Отсоединенный шланг при этом обязательно нужно заглушить болтом и хомутом. К ниппелю присоединяется компрессор и накачивается до срабатывания клапана, затем он оставляется, если давление не упало ниже 0,8 атмосферы, крышка работает нормально. При откручивании крышки давление на манометре упадет до нулевой отметки.

Проверка вакуумного клапана

Для проверки работы вакуумного клапана нужно провести очень простой тест. Сначала крышка начисто вытирается или промывается, поскольку антифриз системы охлаждения двигателя токсичен. Затем нужно через клапан крышки потянуть в себя воздух. Если это делается без усилия, то клапан работает нормально, в случае, когда воздух протянуть сложно – вакуумный клапан вышел из строя.

Ремонт крышки расширительного бачка

Очевидно, что неисправную крышку лучше заменить, но в пути это не всегда возможно. В этом случае пробку расширительного бачка можно отремонтировать. На внутренней части крышки имеется резиновое  кольцо, которое снимается обычной плоской отверткой. Оно должной быть целым.

Центральная часть придерживается пальцем, поскольку она подпружинена, после чего ее тоже поддевают плоской отверткой, и она легко выходит из креплений. Большая пружина клапана работает на сброс давления, а маленькая пружина – на вакуум. Как правило, с ними ничего не случается.

На избыточном клапане есть резиновое уплотнительное кольцо из силикона или специальной резины. При выработке на нем может образоваться канавка, которую нужно удалить. На пружине вакуумного клапана есть резиновая заглушка, она тоже может быть выработана. Это повреждение тоже нужно устранить.

Для устранения повреждений на смоченное стекло укладывается наждачная бумага номер 1 и на ней шлифуется прокладка. После этого процедура повторяется на наждачной бумаге номер 0, что позволяет добиться ровной поверхности.

При повышенном давлении нужно подрегулировать пружины. Если давление сброса превышает 1,5 атмосферы, большую пружину нужно укоротить на один виток. При повышенном вакууме, что видно по тому, как сминаются резиновые трубки охладительной системы, на один-два витка укорачивается маленькая пружинка. После этого производится обратная сборка.

Заключение

Ремонт крышки расширительного бачка своими руками не представляет никаких проблем. Для него требуется инструмент и оборудование, которое есть у каждого автолюбителя. Своевременное обнаружение неисправности поможет избежать гораздо более крупных проблем. Это повреждение элементов системы охлаждения и, как следствие, неизбежный перегрев двигателя, что приведет к преждевременному капитальному ремонту.

Видео: Как проверить крышку расширительного бачка



Крышка… Эх… Жил был мальчик Костя, и была у него газель с будкой и двигателем змз 405.22. И вот начитавшись этих ваших форумов и интернетов решил он — крышка требует немедленной замены, ибо гласит форум что не закрученная и не работающая крышка ведет к неминуемому перегреву и соответственно последующему капремонту двигателя с обязательной проверкой плоскости гбц. Пошел он в «детали машин» и прикупил там оригинальнейшую крышку,жаль не помнит названия. Естественно прям возле магазина сменил её ибо перегрев дело такое, опасное,дорогостоящее, а денег лишних у газелистов естественно нет. Вот значит довольный он отъезжает от магазина, метров 200. И узрел он картину, доселе не виданную — пар столбом из под капота его колесницы валит… Вышел он, поднял капот и видит- верхний патрубок радиатора (в который труба железная вставлена для чего непонятно) слетел с обоих краёв. Стал Костик смекать и размышлять что ж за чудо чудное произошло и кто сему виной. Вспомнил он, что до прочтения этих ваших интернетов и форумов ездил он используя старую крышку расширителя с дыркой, и бед таких не испытывал. И не грелась его повозка, охлаждалась электровентилятором исправным. И пробежала повозка с дырявой крышкой только у него 100 тысяч, а у предыдущего хозяина вообще непонятно сколько. И прозрел он. Достал из кармашка дверного крышку старую, и накрутил он ее на бачок расширительный… А новую оригинальнейшую крышку, которая уберечь должна была его повозку от перегревов мифических да деформации гбц, выкинул он с размаху куда глаза глядят. Добежал до магазина, купил антифриз да хомуты,собрал обратно всё и повозка не подводила его еще тысяч 100. И открылась ему истина — фильтровать информацию с этих ваших интернетов и форумов, да не мешать повозке работать, дабы не лохануться так более

Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.

Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки, которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.

Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

• Лада Калина;
• Форд Фокус;
• Газель Некст;
• Дэу Ланос;
• Фольксваген Пассат;
• Лада Приора;
• ВАЗ 2110;
• Рено Логан;
• Опель Астра;
• ВАЗ 2114;
• Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

• из-под капота валит густой белый дым;
• двигатель перегревается, но печка остается холодной;
• срывает хомуты;
• разрывает трубки системы охлаждения;
• нарушается герметичность радиатора;
• разрывает бачок с жидкостью охлаждения;
• трубки сжимаются и не пропускают ОЖ;
• нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

• Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
• При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
• Подождите, пока температура двигателя дойдет до рабочих параметров;
• Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
• Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
• При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
• Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.

Спасибо всем, кто нас читает и оставляет комментарии!  Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!

Пробка (крышка) расширительного бачка системы охлаждения (СО) двигателя автомобиля отвечает за поддержание в ней герметичности.

На четкой и бесперебойной работе впускного и выпускного клапанов этой пробки держится нормальное функционирование всей системы.

Выпускной открывается на прогретом двигателе и выпускает пар из системы охлаждения (стравливает избыточное давление). Впускной открывается на остывающем двигателе и запускает туда воздух, выравнивая давление с атмосферным (компенсируется разрежение в СО). Таким нехитрым способом в системе охлаждения поддерживается оптимальное давление на разных режимах работы двигателя, что сохраняет его температурный режим в нужных рамках.

Основная неисправность пробки расширительного бачка — заклинивание ее клапанов. В результате чего работа СО нарушается и появляется несколько признаков (симптомов) по которым водитель может самостоятельно определить, что все, пора менять или, как минимум, прочищать пробку.

На примере системы охлаждения двигателя 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099 рассмотрим основные из них.

Признаки (симптомы) неисправности пробки расширительного бачка

Если заклинил в закрытом положении выпускной клапан пробки.

В таком случае не удается своевременно стравить пар из системы. Как следствие появляются следующие признаки.

1. Двигатель начинает быстро перегреваться.

Давление в системе охлаждения по мере прогрева растет (превышая температуру закипания тосола — 110 гр или антифриза — 120 гр), охлаждающая жидкость закипает, двигатель перегревается. Длительный перегрев двигателя приводит к залеганию поршневых колец, нарушению геометрии головки блока и пр.

2. Начинает сочиться и подтекать охлаждающая жидкость.

Охлаждающая жидкость (тосол, антифриз) выгоняется избыточным давлением через соединения шланг-штуцер, соединения бачков основного радиатора, радиатор печки, под саму крышку бачка. Чаще всего ОЖ просто «сопливится», видны потеки на радиаторе, местах посадки шлангов, расширительном бачке. Под капотом появляется сладковатый запах тосола.

3. Возможен срыв или разрыв шлангов и трубок системы охлаждения двигателя.

Происходит при критическом повышении давления в системе охлаждения.

4. Раздувается и может лопнуть расширительный бачок.

Аналогично по причине избыточного давления в системе.

Если заклинил в закрытом положении впускной клапан крышки.

1. Появляется воздух в системе охлаждения.

Начинается «подсос» воздуха в систему охлаждения через негерметичные соединения для выравнивания давления в системе и атмосферного (вакуумный эффект). Система завоздушивается, что снижает эффективность работы «печки» и самой системы.

2. Перегрев двигателя автомобиля.

Воздушные пробки нарушают нормальную циркуляцию охлаждающей жидкости, что опять же может привести к перегреву двигателя. См. «Признаки появления воздушной пробки в системе охлаждения двигателя».

Примечания и дополнения

— Клапаны в пробке расширительного бачка системы охлаждения двигателя автомобиля устанавливаются в отдельном неразборном корпусе. Давление начала открытия выпускного клапана 1,1 кгс/см*2. Давление начала открытия впускного клапана 0,03-0,13 кгс/см*2.

Еще статьи по системе охлаждения двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099

— Белый дым из глушителя

— Как удалить воздушную пробку из системы охлаждения двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Проверка термостата на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099

— Двигатель автомобиля не прогревается, причины

— Уходит антифриз (тосол) признаки и причины неисправности

Подписывайтесь на нас!

Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части. Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения.

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Если выкрутить крышку из бачка и посмотреть на её внутреннее строение, то можно увидеть своеобразный датчик регулировки давления.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

• первый стравливает лишнее давление в бачке;
• второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Водитель не всегда может вовремя заметить неисправности в работе клапанов крышки. Визуально сделать диагностику просто невозможно. А ведь поломки частей крышки расширительного бачка могут привести к серьёзным проблемам с двигательным агрегатом.

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения. Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

• появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
• из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
• срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

• Лада Калина;
• Форд Фокус;
• Газель Некст;
• Дэу Ланос;
• Фольксваген Пассат;
• Лада Приора;
• ВАЗ 2110;
• Рено Логан;
• Опель Астра;
• ВАЗ 2114;
• Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Как все устроено

Основной задачей герметизирующего приспособления на расширительном баке является выдерживание определенного давления для системы. В таком случае резьбовое соединение обязано обеспечивать высокую плотность прилегания поверхностей после навинчивания.

Устройство крышки расширительного бачка предполагает наличие встроенного клапана, обеспечивающего баланс напряжений. В зависимости от текущей ситуации выполняется одна из задач:

• происходит процесс стравливания избыточного объема в атмосферу;
• выполняется нагнетание объема, чтобы избавиться от вакуума внутри;
• клапан находится в закрытом положении, без взаимодействия с окружающим пространством.

Необходимо учитывать, что в старых отечественных автомобилях нагнетанием и сбрасыванием давления занимаются два независимых клапана. В современных машинах для обеих операций обходятся одним клапаном.

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90%!владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.

Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

• корпус, выполненный из твёрдых сплавов пластика;
• прорезиненую прокладку, выполняющую роль уплотнителя;
• два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%! Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Последствия поломки крышки бачка

Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки.

Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров.

И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.

Как самому проверить крышку на «Приоре», «Гранте», «Калине»

Кажется, что достаточно выкрутить крышку из расширительного бачка и осмотреть её внутренности, чтобы понять специфику проблемы. Однако это не так. Например, в сервисных центрах используют специальные насосы давления, которые могут нагнетать нужное количество атмосфер. Создавая искусственное давление в системе охлаждения, прибор позволяет вычислить корректность срабатывания клапанов.

Прибор для диагностики крышек бачка ВАЗ имеет манометр и насос

Но у водителей нет этого дорогостоящего оборудования, поэтому приходится справляться с тем, что есть в стандартном гараже. Диагностика качества работы крышечки бачка будет менее точная, однако можно будет выявить основные неисправности клапанов:

1. Заглушить двигатель.
2. Выкрутить крышку с горловины бачка.
3. Осмотреть изделие на наличие трещинок, вмятин, сколов. Может быть, разорвалась или сильно износилась уплотнительная прокладка.
4. В том случае, если видимых повреждений нет, крышку следует закрутить обратно и завести мотор.
5. Дождаться, пока двигатель нагреется до своей штатной температуры.
6. Начать потихоньку выкручивать крышку с бачка.
7. Если в процессе откручивания слышится свист выходящего воздуха (этот звук можно сравнить с выходом газов при открывании лимонада), то крышка находится в рабочем состоянии, так как она сдерживает давление в бачке и шлангах.
8. После этого нужно снова заглушить двигатель.
9. Осмотреть патрубки системы охлаждения. Если они втянуты внутрь, то плохо работает вакуумный клапан крышки, так как давление в системе предельно низкое.

Крышку расширительного бачка можно выкручивать только после того, как остыл двигатель Рабочая крышка не должна иметь расширений, трещин или вмятин Все патрубки должны на всём своём протяжении иметь равный диаметр, без утолщений и сжиманий Это интересно:  Предварительная диагностика

Это типовая схема проверки клапанов крышки расширительного бачка на всех моделях транспортных средств производства АвтоВАЗ.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

• из-под капота валит густой белый дым;
• двигатель перегревается, но печка остается холодной;
• срывает хомуты;
• разрывает трубки системы охлаждения;
• нарушается герметичность радиатора;
• разрывает бачок с жидкостью охлаждения;
• трубки сжимаются и не пропускают ОЖ;
• нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

• На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность. Не должно быть механических повреждений.
• Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
• Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
• Внимательно проводим осмотр толстых гибких шланг системы охлаждения. Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Зачем нужна крышка расширительного бачка?

Расширительный бачок выполняет роль компенсационного: нагреваясь, охлаждающая жидкость заметно расширяется в объеме. В очень старых автомобилях отдельного расширительного бачка не было, а его роль играл сам радиатор.

Пробка радиатора при этом выполняла ту же задачу, что и на современных машинах: благодаря наличию в конструкции пароотводного (выпускного) клапана она поддерживала пусть и небольшое, но избыточное давление (0,45-0,55 кгс/см2) в системе, что позволяло воде закипать лишь при 109-112 градусах.

Также в крышке радиатора был предусмотрен воздушный клапан, отрегулированный на разрежение (0,01-0,10 кгс/см2). Его задача была противоположной – не допустить создания слишком низкого давления внутри системы.

Современная крышка расширительного бачка хоть и выглядит иначе, чем «винтажная» пробка радиатора, но устроена похоже. Как правило, внутри пластикового корпуса предусмотрены два клапана – выпускной и впускной.

Задача первого – «стравить» давление, если оно достигло предела, предусмотренного производителем. Поскольку современные моторы имеют более высокие рабочие температуры, чем у двигателей прежних поколений, выпускные клапаны крышки бачка у них могут открываться при давлении до 1,5 кгс/см2, причем этот параметр строго регламентируется для каждого конкретного мотора.

Впускной клапан открывается при 0,03-0,13 кгс/см2, что позволяет избежать чрезмерного разрежения в системе. Некоторые производители конструктивно объединяют два клапана в один, но их суть от этого не меняется.

Почему нужно так точно контролировать давление в системе охлаждения?

Поддержание нужного давления в системе важно по двум причинам. Во-первых, оно не должно быть слишком низким, чтобы антифриз мог закипать при более высокой температуре, чем это происходит при атмосферном давлении. Ведь многие современные моторы во время работы могут нагреваться до 120 градусов и более, в то время как большинство охлаждающих жидкостей при нормальных условиях закипает уже при 110 градусах. Повышенное давление позволяет избежать перегрева и закипания антифриза даже при высоких температурах.

Ну а во-вторых, давление в системе охлаждения не должно быть слишком высоким, чтобы избежать утечек антифриза и разрывов резиновых патрубков и пластикового расширительного бачка – то есть, сохранить систему герметичной. Кстати, сохранению герметичности нередко мешает не только некачественная работа клапанов крышки бачка, но и посадочные поверхности заливной горловины или резьба на самой крышке: если они плохо обработаны – жди утечек.

Увидеть в наше время подобное качество обработки привалочных плоскостей на продающихся в магазинах бачках для Лады можно редко – а потому и идеальной герметичности соединений ждать не стоит

Какие бывают крышки?

Рассмотрим несколько разных крышек расширительного бачка на примере переднеприводной Лады. Для нее в продаже можно встретить едва ли не десяток крышек самых разных производителей. Они могут заметно отличаться по цвету корпуса, надписям, резьбе и «начинке», но суть от этого не меняется: выпускной клапан должен срабатывать при 1,1 атмосферы (так обычно в простонародье называют параметр давления килограмм-сила на квадратный сантиметр).

Обе эти крышки абсолютно новые, но одна исправна, а другая – нет. Но узнать об этом можно только после проверки или установки на автомобиль​

К сожалению, встречающиеся в продаже крышки бывают хорошие и плохие, то есть качественные и не очень. А это значит, что они могут допускать избыточное давление в системе заметно выше нормального – 1,3-1,5 кгс/см2 и даже выше!

Некоторые крышки могут сбрасывать давление до требуемого, но делают это слишком долго и неохотно. Ну а еще крышка может не держать и половины от нужного избыточного давления, открывая выпускной клапан уже при 0,5-0,6 атмосферы.

И то, и другое, и третье практически одинаково плохо. В первых двух случаях избыточное давление в системе будет удерживаться на более высоком уровне, в третьем – не достигать требуемого параметра. То есть, в первых двух случаях о неисправности крышки водитель может узнать только после разрыва патрубка или расширительного бачка, а во втором машина может «кипеть», выпуская пар через крышку бачка, даже если на улице не жарко.

Что будет при неисправности клапанов в крышке?

Самый частый вариант – заклинивший либо неправильно работающий выпускной клапан. В этом случае в системе создаётся чрезмерное избыточное давление, жертвой которого могут стать многие элементы – сам расширительный бачок, патрубки, радиаторы… Если вы видели стоящие в жаркий день на дороге машины с открытым капотом и лужей под ними, причиной появления этой лужи могла быть именно крышка с неисправным выпускным клапаном.

Бачок, радиаторы, кран, патрубки – список деталей, поврежденных из-за неправильно работающей крышки, может быть довольно длинным

Один из визуальных признаков неисправности выпускного клапана – чрезмерно раздувшийся бачок. К сожалению, это можно определить далеко не на всех автомобилях, поскольку у многих машин бачки сделаны из непрозрачного и не слишком эластичного материала. Также высокое давление приводит к подтеканию антифриза в соединениях, даже если они достаточно сильно затянуты.

При наличии избыточного давления бачок может немного раздуваться, но не каждый водитель может определить это визуально

Неисправность впускного клапана выражается в том, что патрубки, особенно крупные, а иногда и бачок визуально сжимаются. Чрезмерное разрежение в системе также не добавляет долговечности её деталям.

Как выбрать и проверить крышку расширительного бачка?

Определить правильность настроек клапанов в крышке визуально невозможно. Для этого нужен пусть и несложный, но специальный стенд с манометром, на который накручивается крышка. Затем в установке создаётся сначала избыточное давление, а затем разрежение. Полученные цифры сравнивают с заводскими параметрами в таблице.
В реальности же никаких проверочных приспособлений в магазинах обычно нет, а роль проверочного стенда выполняет уже сам двигатель. То есть, при выборе крышки в магазине можно ориентироваться лишь на косвенные показатели – цену, производителя и визуальное качество изготовления. А уже после замены крышки нужно понаблюдать за тем, создаёт ли она избыточное давление в системе. Одним из признаков этого можно считать поддержание нормальной рабочей температуры без признаков закипания охлаждающей жидкости: если двигатель долго работает, и из-под крышки не идет пар, то все в порядке. Некоторые автовладельцы проверяют давление в системе, чуть приоткручивая крышку при прогретом двигателе: в этом случае должно раздаться шипение, которое говорит о сбросе давления, которое поддерживает исправная крышка. Такая проверка действенна, но небезопасна: если крышку внезапно сорвет, кипящая охлаждающая жидкость может фонтаном ударить из бачка и обжечь руки и лицо.

Еще один существенный повод задуматься об исправности крышки – потеря герметичности системы или последовательный выход из строя её деталей: бачка, радиаторов, крана отопителя и так далее. Наконец, чрезмерно греющийся двигатель при чистом радиаторе и исправном термостате также является поводом для осмотра крышки.

Ну а чтобы «на глаз» убедиться в исправности впускного клапана, можно открутить крышку и сжать один из толстых патрубков, после чего снова закрутить её. Если патрубок примет прежнюю форму, то в системе не создаётся чрезмерного разрежения.
