Как проверить работоспособность вакуумного усилителя тормозов газель бизнес

Неисправности вакуумного усилителя

Неисправности вакуумного усилителя приводят к тому, что водитель не в состоянии прикладывать необходимое усилие для нормальной работы тормозной системы автомобиля. Так, выделяют всего три неисправности вакуумного усилителя тормозов (сокращенно — ВУТ). Это разгерметизация трубопровода (мест его присоединения), поломка обратного клапана ВУТ, разгерметизация его рабочих камер.

Третья причина достаточно редкая, а вот первые являются основными. Проверка усилителя обычно не составляет труда, и под силу даже начинающему автолюбителю. Что касается ремонта, то восстановление герметичности имеет смысл только на стыках (хомутах), в остальных же случаях, как правило, меняют целиком ВУТ, либо его соединительные трубки.

Что такое и для чего нужен ВУТ

Чтобы определить неисправность ВУТ, имеет смысл описать его предназначение, принцип работы, а также влияние вакуумного усилителя на работу двигателя. Итак, основная задача «вакуумника» заключается в усилении физической силы (обычно в 3…5 раз), прилагаемой водителем на педаль тормоза автомобиля. Это жизненно необходимо, поскольку даже очень сильный человек не в состоянии создать достаточное усилие в гидравлической тормозной системе, чтобы все тормозные колодки сжались до нужного значения в критический момент. Создается такое усилие за счет разряжения воздуха, а в качестве его источника используется область в впускном коллекторе двигателя либо нагнетается дополнительным насосом.

Конструкционно ВУТ состоит из двух камер — атмосферной ( со стороны водителя) и вакуумной (со стороны двигателя). Вакуумная камера с помощью соответствующего трубопровода соединена с впускным коллектором. При нажатии на педаль тормоза вакуумная камера соединяется с атмосферной с помощью толкателя, на котором имеется так называемый клапан слежения. Далее диафрагма соединяется со штоком и происходит нагнетание тормозной жидкости к тормозным цилиндрам. Если на тормозную педаль не оказывается усилие, то под воздействием обратной пружины диафрагма возвращается на место, давление на тормозную жидкость ослабевает, из-за чего тормозные колодки расходятся и торможение прекращается.

В самом простом случае вакуумный усилитель тормозов берет разрежение из впускного коллектора. Для этого он соединен с ним соответствующим трубопроводом. Однако во многих современных автомобилях для «вакуумника» существуют отдельные вакуумные насосы. Они бывают двух типов. Первый — механический, он имеет привод от распределительного вала двигателя. Второй — электрический, он приводится в действие отдельным электрическим двигателем. Использование дополнительных насосов не только повышает комфорт использования тормозной системы, но и повышает ее надежность (например, в случае повреждение и/или разгерметизации). Но все же насос — лишь вспомогательный элемент, и основное разрежение берется из впускного коллектора.

Признаки неисправности ВУТ

Частичный выход вакуумного усилителя тормозов обязательно проявит себя, причем с худшей стороны и достаточно явно. Так, к симптомам неисправности усилителя относится:

• Значительные усилия при нажатии на педаль тормоза. Чтобы почувствовать это на себе, можно при заведомо исправном «вакуумнике» и заглушенном моторе нажать на педаль четыре-пять раз. При последнем выжиме усилие на педали значительно возрастет. Иногда бывает обратная ситуация — педаль слишком мягкая. Это говорит о «завоздушивании» тормозной системы.
• Влияние вакуумного усилителя на работу двигателя. Поскольку ВУТ берет разрежение из впускного коллектора, то в процессе торможения двигатель может изменять режим работы (хотя в нормальном режиме этого происходить не должно). Это происходит по той причине, что в коллектор подсасывается лишний воздух, влияющий на состав топливовоздушной смеси.
• Вакуумный усилитель тормозов шипит. В частности, шипение происходит при выжиме педали. Шипящий звук явно указывает на наличие разгерметизации либо в самом вакуумном усилителе (например, при разрыве диафрагмы), либо же в его трубопроводе или в обратном клапане (например, при значительном износе его резиновых уплотнений).
• Стук вакуумных насосов. Если выходит из строя механический вакуумный насос, то обычно признаком этого является гул, издаваемый его приводным штоком (также может появляется ошибка р1479). Если на машине установлен электрический вакуумный насос, то зачастую автолюбители сталкиваются с перегревом его приводного электродвигателя.
• Стук при резком торможении. Причем звук носит инерционный характер, поскольку он вызван разбалтыванием крепления мембраны.

Соответственно, возникновение одного или несколько признаков прямо указывает автовладельцу на то, что необходимо проверить вакуумный усилитель тормозов и его составляющие.

Ошибка p1479

У современных автомобилей, оборудованных электронным блоком управления (ЭБУ) зачастую в памяти устройства формируется ошибка с кодом p1479 — “Вакуумная система усилителя тормозов механическая неисправность”. Сталкиваются с ней владельцы самых разных автомобилей — Audi, Volkswagen (Touareg, Passat), Ford и других. Причина возникновения ошибки в блоке управления могут быть самыми разными. Например, при подсасывании воздуха в шланге между впускным коллектором и непосредственно вакуумным усилителем тормозов.

Еще один распространенный вариант — результат замера величины вакуума датчиком разрежения. В частности, она возникает, если внутри вакуумного усилителя и/или его трубок появляется влага. Решение заключается в чистке и осушке трубок, в редких случаях — замена самого датчика.

Также имеет смысл проверить целостность предохранителя, идущего от управления до датчика. У каждой машины будет своя электросхема, поэтому в рамках данного материала конкретную информацию привести невозможно.

Еще вариант — работоспособность электровакуумного насоса. В частности его электродвигателя, крыльчатки, подшипников, крепления, колодки подключения, а также реле и предохранителя.

Причины неисправности вакуумного усилителя

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

• Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
• Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
• Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
• Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
• Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

• запустить двигатель и дать поработать около одной-двух минут;
• до упора нажать на педаль тормоза и заглушить двигатель;
• если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
• в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Как устранить неисправность

Выполнять ремонт системы вакуумного усилителя тормозов имеет смысл лишь в случае частичного выхода из строя трубопровода усилителя, его обратного клапана либо же уплотнителя клапана. Если замена перечисленных элементов не дала результатов, то необходимо менять весь ВУТ целиком, поскольку его конструкция является неразборной и ремонту не подлежит.

Замена трубопровода с крепежными хомутами имеет смысл по нескольким причинам:

• невысокая цена материалов;
• сложность локализации места разгерметизации;
• сложность с заделкой возникших в магистрали трещин или других повреждений.

Сама по себе замена трубопровода несложная, и с ней легко справится даже начинающий автолюбитель. Главное купить в автомагазине новый комплект трубок, хомутов и соответствующих прокладок. Далее, с помощью слесарных инструментов просто поменять одни трубки на другие.

Ремонт вспомогательных насосов

Как указывалось выше, при частичном выходе из строя механического вакуумного насоса некоторые автолюбители попросту удаляют их шток, тем самым отключая их и устраняя стук, возникающий при работе насоса. При этом усилитель тормозов будет работать, однако не так эффективно, что будет выражаться в том, что педаль будет более «тугая». Некоторые автолюбители выходят из положения разворотом штока на 180 градусов. Иногда это помогает, поскольку имеется лишь на одной их части.

Что касается электрических вакуумных насосов, то обычно эти узлы являются неремонтопригодными, соответственно, их попросту заменяют на новые.

Источник

Вакуумный усилитель тормозов «Газели»: неисправности и ремонт

Современные автомобили оснащены вакуумным усилителем тормозов, что позволяет тормозить плавно и без каких-либо усилий. Особенно это эффективно на мокрой дороге или при гололеде. Как можно понять, что вакуумный усилитель тормозов «Газели» неисправен и требует ремонта?

Принцип работы усилителя

Вакуумный усилитель представляет собой округлую камеру, разделенную внутри мембраной. С одной стороны присоединен шланг разряжения, с другой стороны находится клапан, который регулирует смену разряжения и атмосферного воздуха. При нажатии на педаль тормоза шланг разряжения перекрывается клапаном, а мембрана отходит в сторону, толкая шток. Шток же в свою очередь давит на поршень цилиндра. Чем сильнее мы давим педаль, тем больше создается атмосферного давления на цилиндр и колодки.

Исправный и хороший вакуумный усилитель тормозов «Газели» делает процесс торможения более надежным. Неполадки в вакууме не повлияют на работу системы тормозов полностью, но западание педали тормоза может негативно сказаться на качестве езды и привести к аварии в момент, когда срочно нужно остановиться.

Как проверить

Проверка и замена вакуумного усилителя тормозов «Газели» обязательна при первой необходимости. Для этого не нужно каждый день поднимать машину и проверять ее. Как только водитель замечает, что при нажатии на педаль тормоза становится тяжело, следует проверить усилитель на неисправности.

1. Нажимаем на педаль тормоза несколько раз до упора и в нажатом состоянии запускаем двигатель. Перепады давления в усилителе заставят тормозную педаль сдвинуться еще вперед. Если вы не почувствовали перемещения педали, нужно проверить шланги соединения на герметичность. Возможно, где-то пропускает воздух.
2. Если вышеупомянутая процедура не помогает, тогда вакуумный усилитель тормозов «Газели» нуждается в замене или ремонте.
3. Герметичность самого усилителя проверяем так: заводим двигатель на несколько минут и глушим мотор. Секунд через тридцать нажимаем на тормоза два раза. Если вы не слышите характерного шипения воздуха, деталь неисправна.
4. Продуваем шланг с обратным клапаном. Если воздух проходит с обеих сторон шланга, следует заменить клапан.
5. Во время холостой работы двигателя начинается «троение». Если в этот момент нажать тормоза и троение исчезнет, значит вакуум неисправен.

Иногда вполне достаточно затянуть потуже хомуты, чтобы избежать разгерметизации, или заменить резиновые элементы, такие как мембрана или прокладка. Предварительная проверка выявит, в чем именно проблема. Осмотр детали нужно проводить тщательно: потеки масла и даже мелкие трещины могут быть причиной неисправности. Возможен износ хомутов или их сдвиг. Если ваши попытки выполнить ремонт вакуумного усилителя тормозов «Газели» не принесли успеха, придется менять механизм.

Как устроен механизм

Корпус имеет две части: вакуумная, со стороны главного цилиндра, и атмосферная — от педали тормоза. В вакуумной камере установлен обратный клапан, который соединяет полость с впуском. На дизельных двигателях есть электрический насос, который бесперебойно усиливает тормоза. Механизм усилителя функционирует, только когда мотор заведен. Также в нем имеется толкатель, который методом сдвига клапана соединяет диафрагму с цилиндром, а поршень нагнетает тормозную жидкость.

Когда вы отпускаете педаль, возвратная пружина возвращает диафрагму на место и процесс торможения прекращается. Большинство современных автомобилей оснащены системой ESR, которая предотвращает опрокидывание машины при очень резком торможении.

Замена детали

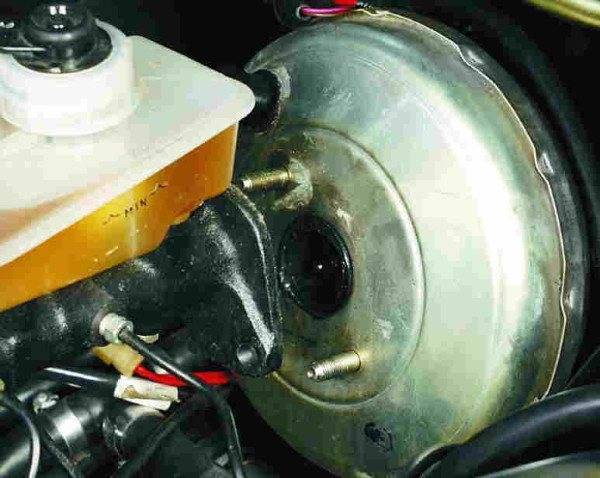

Для начала нужно будет снять обивку моторного отсека. Все трубки, соединяющиеся с главным тормозным цилиндром, остаются на своем месте, главное, чтобы в систему не попал воздух.

Снимаем усилитель тормозов с машины в таком порядке:

• При необходимости очищаем деталь от грязи.
• Откручиваем гайку, чтобы снять вакуумный усилитель с цилиндра.
• Снимаем шланг разряжения. Если нужно, можно снять его со штуцером.
• Закрепить главный цилиндр так, чтобы из него не вытекла тормозная жидкость.
• Скручиваем отверткой шайбы, на которых держится усилитель, со стороны кабины.
• Откручиваем и вытаскиваем болт из проушины ключом № 17.
• Из отверстия толкателя вытаскиваем две пластиковые прокладки.
• Из кабины отворачиваем четыре гайки, которые соединяют усилитель с педалью тормоза, и отсоединяем механизм от перегородки, отключая провод стоп-сигнала.
• Откручиваем еще несколько гаек из кронштейна.

Агрегат снят. Теперь можно осмотреть механизм и выявить неисправность вакуумного усилителя тормозов «Газели». Установить новый усилитель тормозов нужно в обратном порядке.

Регулировка усилителя

Прежде чем установить новый тормозной усилитель в машину, его нужно отрегулировать. Это позволяет педали легко ходить при нажатии. Настраиваем длину штока, стального длинного болта, выходящего над поверхностью детали. Регулировка длины штока определяет давление на тормозные цилиндры во время нажатия на педаль.

В среднем этот болт должен возвышаться над усилителем на 7 миллиметров. Если расстояние больше, то педаль будет иметь большой ход, а если меньше, то машина будет самопроизвольно притормаживать при езде. Правильная регулировка вакуумного усилителя тормозов «Газели» также влияет на то, как быстро педаль будет возвращаться в исходное положение. Недотянутый регулировочный винт собьет эффект механизма.

Безопасность важнее

Водитель обязан быть на все сто процентов уверенным в своей машине и в безопасности тормозной системы. Теперь, зная все нюансы того, как устроен и работает вакуумный усилитель тормозов «Газели», можно смело браться за его ремонт самостоятельно. Это будет по силам любому автолюбителю.

Источник

КАК ПРОВЕРИТЬ ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

ПРИЗНАКИ НЕИСПРАВНОСТИ ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
Автомобиль начинает «троить»;
Повышается расход топлива при работе машины в прежнем режиме.
В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

КАК ПРОВЕРИТЬ ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

ТЕСТ 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

ТЕСТ 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

ТЕСТ 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

Одной из важнейших деталей в тормозной системе автомобиля является вакуумный усилитель. Его работа позволяет снизить усилия, прилагаемые водителем при нажатии на педаль тормоза. Эффективность работы тормозной системы при этом остается неизменной. Как и любая другая деталь машины, вакуумный усилитель тормозов (ВУТ) подвержен износу, а значит, может выйти из строя при длительной эксплуатации. Поэтому необходимо периодически проводить проверку ВУТ. Как провести проверку вакуумного усилителя тормозов, расскажем далее.

Принцип работы вакуумного усилителя тормозов

Раньше легковые машины не были оснащены «вакуумниками». Водителю требовалось жать на педаль тормоза, прилагая значительные физические усилия (около 80 кг) для того, чтобы замедлить автомобиль при экстренном торможении. Сегодня вакуумные усилители тормозов установлены на все машины, и водителю требуется лишь слегка нажать на педаль, чтобы остановить транспортное средство.

Цилиндрический корпус состоит из двух камер: вакуумной и атмосферной. Между собой они разделены мембраной. Обе камеры соединены каналами воздушного клапана, которые поочередно открываются при нажатии и отпускании педали тормоза.

Рассмотрим алгоритм работы классического вакуумного усилителя тормозов:

Справка. В некоторых моделях машин для создания разрежения используется отдельный вакуумный насос тормозной системы. Данная схема эффективна при низком атмосферном давлении (например, в высокогорье).

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

4 простых теста для проверки вакуумного усилителя тормозов

Проверка вакуумного усилителя тормозов – процедура несложная, любой начинающий автолюбитель с ней легко справится. Снимать деталь с машины для проверки на неисправность нет необходимости. Для этого достаточно провести четыре простых теста, указывающих на наличие проблемы.

Тест № 1

Выполнить проверку несложно:

После того как вы провели проверку и определили неисправность усилителя, необходимо проверить шланг передачи вакуума. Для этого патрубок надо отсоединить и осмотреть на наличие повреждений. Далее изучите состояние хомутов. Если есть необходимость, замените их на новые.

Тест № 2

Заведите автомобиль, пусть он поработает некоторое время на холостых оборотах. Может понадобиться около семи минут. Затем заглушите двигатель и полностью выжмите педаль тормоза. Это создаст вакуум в усилителе тормозов. Далее педаль следует отпустить и тут же снова выжать.

Если при втором нажатии педали ее ход стал меньше, значит, вакуум не создается и есть проблемы в работе вакуумного усилителя тормозов. В случае, когда второе нажатие не отличается от первого, можно сделать вывод, что система исправна. Если результаты теста оказались недостаточно определенными, перейдите к следующему шагу.

Тест № 3

Нажмите на педаль тормоза около восьми раз. Сделайте это при заглушенном двигателе автомобиля. После этого еще раз выжмите педаль до упора и запустите двигатель машины. В случае, если нет проблем в работе вакуумного усилителя тормозов, в системе возникнет вакуум. Мембрана надавит на шток, тот оттянет за собой толкатель, соединенный с педалью. И в этот момент вы почувствуете, как педаль опустится еще ниже.

Если же педаль осталась на месте, это означает только одно – вакуум в системе не возник. Следовательно, существует неисправность, которая этому препятствует. В этом случае вам надо выполнить четвертую проверку.

Тест № 4

Этот способ проверки вакуумного усилителя тормозов позволит вам уточнить есть, ли утечки воздуха. Для этого заведите двигатель автомобиля, выжмите педаль тормоза до упора и заглушите двигатель.

Если в течение тридцати секунд вы не наблюдаете отклонения педали от максимально выжатого состояния, значит, проблем с вакуумным усилителем тормозов нет.

При возвращении педали в исходное положение под действием возвратной пружины мы делаем вывод, что давление внутри рабочей камеры возрастает, следовательно, есть неисправность механизма.

Проверка клапана вакуумного усилителя тормозов

Вакуумный усилитель тормозов может плохо работать из-за неисправности обратного клапана. Чтобы провести проверку его работоспособности, снимите шланг, достаньте клапан из корпуса вакуумного усилителя тормозов и наденьте на него резиновую грушу. Ее необходимо подсоединить с наружной стороны (с той, с которой соединяется шланг). Далее грушу следует сжать и отпустить. Сжатая груша свидетельствует об исправности обратного клапана.

В противном случае вам придется его заменить. Также данный метод вы можете использовать для проверки на герметичность впускного шланга, в том случае, когда под рукой не оказалось компрессора.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов.

Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр. Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор.

Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле.

Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.

Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.

Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование.

Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.

Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.

Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха. Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя.

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.

Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

ishachok › Блог › Проверка вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ), в значительной мере снижает усилия на педаль, необходимые для остановки транспортного средства. Данное устройство, делает управление автомобилем наиболее комфортным и простым. Помимо функции усиления, вакуумный усилитель тормозов, обеспечивает безопасность участников движения. Именно поэтому при нарушении функции усилителя, необходимо своевременно приступить к проверке. На более ранних моделях авто, приходилось прикладывать значительные усилия, для того чтобы снизить скорость движения или полностью остановить автомобиль. Усилитель делает управление транспортным средством наиболее упрощенным и безопасным, вследствие чего, ВУТ получил широкое распространение в современном автомобилестроении.

Для чего необходимо осуществлять проверку усиления тормозной системы.Оболочка вакуумного помощника разделяется на две части, специальной перегородкой. Через перегородку корпуса, проходит цилиндрический стержень тормоза. Данный элемент, передает усилие — действующее на педаль тормоза к тормозному цилиндру

Немаловажной функцией рассматриваемого механизма, является обеспечение безопасности водителя и участников движения. В этом и заключается основная важность своевременной проверки устройства

Неполадки усилителя, в редком случае неблагоприятно влияют на функцию всей системы остановки машины.

Но непредвиденное затруднение хода педали, может создать неблагоприятную ситуацию на дороге.Неисправность не является критической для автолюбителя, но так просто вовремя проявить реакцию и добиться своевременной остановки транспортного средства

Во избежание непредвиденных обстоятельств, необходимо своевременно диагностировать и обслуживать систему усиления тормоза.Проверка тормозного усилителя, является важной частью технического осмотра автомобиля, которой не стоит пренебрегать. Конечно, нет необходимости ежедневно загонять автомобиль в гараж для проведения диагностики

На неисправность работы системы усиления, могут указывать определенные факты, возникающие в процессе эксплуатации автомобиля. Ознакомившись с предоставленной информацией, несложно выявить неправильную работу усилителя, без дорогостоящей диагностики.

Основные признаки нарушения функции вакуумного усилителя тормозов.Проверить исправность системы усиления, можно без дорогостоящего оборудования и специальных знаний. Для этого, необходимо приостановить работу двигателя и прокачать тормозную систему — нажав около пяти — семи раз на педаль остановки авто. После этого, необходимо запустить мотор автомобиля, оставив ногу на педали. При запуске движка, педаль должна немного податься вперед. В противном случае это свидетельствует о некоторый неисправностях в работе системы. При таких обстоятельствах, необходимо тщательно осмотреть все проводники и клапан системы, на предмет механических повреждений.Если, работа усилителя начала сопровождаться посторонними звуками, то круг диагностируемых устройств несколько расширяется. Одним из наиболее распространенных участков повреждения, является основной проводник, соединяющий усилитель тормоза с коллектором мотора авто. В данном случае, необходимо провести визуальную диагностику элемента. Если шланг нарушил свою герметичность, он подлежит обязательной замене. Также в ходе диагностики, необходимо проверить состояние всех держателей и затянуть их, при необходимости.Помимо указанных поражений, причиной неисправности ВУТ, могут стать внутренние компоненты системы, в частности — клапан. В связи со сложными условиями эксплуатации, изнашиваются резиновые уплотнители системы. В связи с этим клапан становится более тяжелым в движении. Иногда, это приводит к частичному поражению гибкой перегородки.В случае обнаружения данной неисправности, можно самостоятельно восстановить функцию ВУТ, при помощи ремонтного комплекта. Перед этим, необходимо убедиться в полной исправности самого усилителя. Нередко, неправильной работа системы усиления тормозов, может привести к нарушению функции одного из цилиндров мотора. Как правило, большинство автолюбителей, объясняют данную неполадку износом свечей зажигания, забывая о тормозном помощнике. В данном случае, проверка усилителя, осуществляется следующим способом:Глушим шлаг ВУТ таким образом, чтобы через него не проходил воздух. Если, двигатель восстановил равномерность работы, причина ясна.Таким образом, мы узнали — как проверить вакуумный усилитель тормозов.

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

1. Отсоединяем от тормозной педали шток-толкатель: Снимаем защёлку, вытаскиваем палец.
2. Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Отсоединяем колодку.
3. В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:

   Две гайки на «17».
4. Удерживая обратный клапан, снимаем с него вакуумный патрубок: Демонтаж вакуумного патрубка.
5. Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:

   Гайка на «10».

6. В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:

   Гайки на «13».

7. Демонтируем вакуумный усилитель вместе с кронштейном: Демонтаж ВУТ.
8. Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»: Гайки на «17»Ремонт.
9. Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:

   Содержимое ремкомплекта.

10. Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя: Развальцовка.
11. Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась: Деффект диафрагмы.
12. Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки: Демонтаж.
13. Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает! Каталожный номер.
14. Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз: Внутренний паз диафрагмы.
15. Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой… Смазка герметиком.
16. …и место стыка кронштейна педали с корпусом вакуумного усилителя: Герметизация.
17. На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Что, если вовремя не заменить?

Очень часто при поломках усилителя, в систему начинает попадать воздух. Как правило, это случается из-за неисправности контрольного клапана. В результате давление в контуре падает. Педаль становится излишне мягкой. Часто водители думают, что система просто завоздушилась и прокачивают тормоза. Но уже после первой поездки, педаль снова становится мягкой. Также увеличивается время срабатывания системы. На дороге это может привести к аварийным ситуациям.

В самом худшем случае клапан полностью выходит из строя. Из-за этого система вовсе не способна работать. В таком случае выезжать на дорогу крайне опасно. Поэтому при любых признаках стоит внимательно осмотреть систему и заменить неисправный элемент.

Вакуумный усилитель: сфера применения и функциональное назначение

Ваз 2110 замена усилителя тормоза

Сегодня смело можно утверждать, что именно вакуумный усилитель является наиболее востребованным во многом благодаря своей исключительной практической эффективности. Он обладает чрезвычайно широким спектром функционально-эффективных возможностей, а именно:

• в разы повышает степень сопротивляемости педали тормоза;
• кардинально снижает уровень нагрузки на тормозную систему;
• является высокоэффективным вспомогательным средством;
• существенным образом влияет на длительность периода эксплуатации тормозной системы, продлевая период её эффективного функционирования и т.п.

Замена вакуумного усилителя тормозов ваз 2110

С конструкционной точки зрения вакуумный усилитель состоит из комплексного блока, который имеет непосредственное сообщение с основным (главным) цилиндром тормозной системы автомобиля. Вакуумный усилитель состоит из следующих функциональных составляющих:

• плотного корпуса, выполненного с использованием сверхпрочного полимера;
• собирательного узла (диафрагмы);
• специализированного контрольного (следящего) клапана;
• толкателя, который при условии отсутствия питания, возвращает функциональные элементы мотора в исходное (стартовое) состояние;
• из главного шток поршня основного цилиндра;
• пружины переключателя, она возвратная.

Корпус пружины представлен двумя ячеистыми делениями: вакуумным и атмосферной, иногда их ещё называю камерами:

• Камера (ячейка) которая обладает непосредственным сообщением с главным тормозным цилиндром носит название вакуумной.
• Камера (ячейка), располагающаяся напротив педали тормоза называется атмосферной, плюс ко всему она своей открытой частью корпуса непосредственным образом упирается в педаль торможения.
• Вакуумная камера и главный источник разрежение имеют между собой прямое сообщение, и данную функцию обеспечивает специализированный обратный клапан, который в свою очередь является контроллером давления. Сам же источник разряжения находится в некой особой зоне, которая располагается дроссельной заслонки автомобильного двигателя, а она в свою очередь, является частью целостной впускной коллекторной системы.

Ваз 2110 замена вакуумный усилителя тормозов

Обратный клапан позволяет автоматически разъединяться при необходимости вакуумному усилителю двигателя тормозной системы и источнику разряжения, при условии:

• функционального сбоя двигателя или его полной остановке;
• если вакуумная камера перестала функционировать вовсю или функционирует в недостаточной степени .

В зависимости от функционального положения атмосферная камера и следящий клапан могут сообщаться либо не сообщаться между собой. Условия, при котором эти два компонента сообщаются друг с другом:

• в случае, если вакуумная камера находится в исходном состоянии;
• либо при задействовании атмосферной камеры, которая активируется мгновенно после надавливания на газовую педаль.

Функциональная регулировка толкателя осуществляется педалью газа, который в свою очередь контролирует непосредственно сам следящий клапан. Если рассматривать главный тормозной цилиндр со стороны вакуумной камеры, то он имеет прямое функциональное сообщение с диафрагмой.

Основные функциональные задачи диафрагмы

• корректировка в пространстве положения поршня;
• осуществление подкачки тормозной жидкости непосредственно к главным цилиндрам торможения.

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово.

None «Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

None Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

По идее, подтяжка ручника Рено Логан не связана с настройкой тормозных механизмов. Но иногда открывать барабаны всё же приходится. Так поступают, когда выполнить сразу два условия (отсутствие «прихватывания» надёжная фиксация) не получается в принципе.

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

Характеристика

Итак, что это за механизм? Вакуумный усилитель – это деталь, что применяется в тормозной системе автомобиля. Главная ее задача – обеспечить дополнительное усилие на педаль тормоза при нажатии последней. Таким образом, увеличивается эффективность работы системы и уменьшается усталость водителя.

Если говорить о конструкции, данный элемент состоит из корпуса, толкателя, диафрагмы, стелящего клапана, штока поршня ГТЦ и возвратной пружины. Алгоритм действия механизма основывается на разности давлений в атмосферной и вакуумной камере. Современные усилители способны увеличить энергию нажатия на педаль в четыре-пять раз. Есть и более мощные модели. Но в их конструкции стоит отметить большее число камер и диаметр диафрагмы.

РАФ 2203-22038. Тормозная система ⇒ ВУТ и ГТЦ от Газель Бизнес

Модератор: Шмель

Сообщение михмех » 13 июн 2020, 21:30

Поделюсь опытом установки ВУТ от Газель Бизнес. Для установки было приобретено: Сам ВУТ в сборе Уголки от Нивы для ввода тормозухи в ГТЦ + шланг Угол с клапаном для вакуумника от Газель Бизнес, т. к. в комплекте не шёл. Штуцера под трубку 5 с шагом 10х1 Бачок для тормозной жидкости от классики Крышка с поплавком к нему Вилка на шток ВУТа (резьба 10х1) Соответственно, тормозная жидкость Ну и понадобились еще болты, немного железа и герметик шовный. Начал, понятное дело, с демонтажа. Снять нужно и главный цилиндр сцепления. Чтобы установить ВУТ, нужно срезать перемычку с передней панели. Примерка показала, что ВУТ не садится нормально на ту усиленную панель, на которой установлены родные ГТЦ — мешают ребра жесткости. Я срезал мешающие части с двух сторон. Металл остался тонкий для нагрузок, которую испытывает панель, поэтому вырезал примерно такого же размера из такого же металла панель и вставил её изнутри. Для начала просверлил отверстия под крепежи самой панели и закрепил. Далее высверливание отверстий под цилиндр сцепления и ВУТ

Обратите внимание, что крепеж ВУТ смещен в сторону по оси, т. е

отверстия не вертикально, а под наклоном. Центр ВУТа приходится как раз в середину между старыми ГТЦ. Т. к. шток Газели длинный, я нарезал резьбу до конца штока и отпилил лишнее. Резьба штока 10х1. Далее работа с трубками. Демонтируем родную систему ГВУТ. С передними тормозами всё просто. Те же трубки соединяем через родной тройник, остаётся лишний отрезок трубки, который аккуратно подгибая вытаскиваем под капот. Не знаю как у остальных, у меня на трубках, что на передней, что на задней, было соединение под капотом. Когда вытащил лишнюю трубку, соединение получилось как раз на месте входа трубки в ВУТ. Круто. Эта муфта(штуцер) далее пригодится. Далее решение, которое возможно не все оценят, но я сделал так. Штуцер под трубку 5 с резьбой 10х1 рассверлил под трубку 6 и опрессовал специальной байдой. По полмиллиметра со со стороны считаю не критично, но возможно это не лучший вариант. Далее задние тормоза. Вытащить трубку также, как и с передними тормозами, не получится, поэтому отрезаем лишний кусок трубки в районе ГВУТов и опрессовываем. Опрессовка РАФа и чужеродного ВУТа разная — у РАФа (ГАЗ 24) воронкой, а у Газель Бизнес чечевицей. Для соединения использовал ту муфту, что снял с переднего контура. Ну вот, трубки соединены, ВУТ установлен. Теперь жидкость. Родной бачок Газель Бизнес крепится болтиком снизу. Если просто вставить вместо бачка уголки, они держаться там не будут, т. к. держаться там не за что. Я изготовил крепеж под тот же родной болтик. Бачок от Копейки установил на изготовленный кронштейн за бачком сцепления настолько высоко, насколько позволяет капот. Педаль. Купить вилку на шток не вышло, поэтому изготовил сам по подобию родных под тот же болт. Металлическую пластину и куски родной пластины перед установкой намазал шовным герметиком и им же обработал швы. Налил жидкость, прокачал — тормоз есть. Практика показала что игра стоит свеч. Тормоз мягкий и хороший. Если что вспомню допишу.

Ребра жесткости не дают встать на место ВУТу

Примерка пластины изнутри

Рассверлил отверстия под трубку 6мм

Приблуда для опрессовки трубок

Нарезал резьбу до конца штока и отрезал лишнее. Резьба 10х1

Самодельная вилка на шток с регулировкой

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Особенности ремонта и замены ВУТ

При производстве, части корпуса вакуумного усилителя соединяются методом вальцовки. В не заводских условиях повторить соответствующее качество, конечно, невозможно. Неточности и зазоры в местах прилегания частей корпуса могут стать причиной негерметичности системы. Поэтому в случае поломки, рекомендуется комплексная замена.

Перед началом замены вакуумного усилителя тормозов стоит внимательно осмотреть вакуумный шланг на наличие механических повреждений. Вероятно, причина неисправностей кроется именно в негерметичности вакуумной магистрали.

В случае же полной замены детали своими руками, важно хорошо понимать не только устройство ВУТ, а и общую конструкцию тормозной системы. Усилитель крепится к моторному щиту и соединяется только с главным тормозным цилиндром и рычагом педали. При замене вакуумного усилителя тормозов нет необходимости разбирать тормозной цилиндр, что обуславливает отсутствие необходимости прокачивать тормозную систему по окончанию выполнения ремонтных работ

При замене вакуумного усилителя тормозов нет необходимости разбирать тормозной цилиндр, что обуславливает отсутствие необходимости прокачивать тормозную систему по окончанию выполнения ремонтных работ.

В целом, конструкция системы довольно однообразна, поэтому произвести замену детали нижеприведенным способом, возможно на многих моделях автомобилей.

1. Необходимо отсоединить разъем датчика низкого уровня тормозной жидкости.
2. Открутить два болта крепления тормозного цилиндра (ключ 17) к корпусу усилителя. Шланги откручивать необходимости нет, достаточно немного отодвинуть в сторону сам цилиндр с бачком.
3. Отсоединить вакуумный шланг от обратного клапана. Соединить его с новым усилителем.
4. Открутить четыре болта крепления усилителя к моторному щиту. Совет: используйте удлинитель, удлиненную головку и трещотку для удобства, так как рабочее пространство в зоне педального узла со стороны салона ограничено.
5. Отключить разъем датчика включения тормозов.
6. Вытащить усилитель в комплекте с кронштейном крепления и педалью тормоза.
7. Извлечь стопорную пластинку оси вращения рычага педали с помощью пассатижей.
8. Вытащить»палец», который фиксирует толкатель усилителя в рычаге.
9. Открутить две гайки, которые скрепляют корпус усилителя и кронштейн.

Остаётся только установить новый вакуумный усилитель тормозов, и собрать все элементы в порядке, обратном к демонтажу.

Следует обратить внимание на плотность и правильность прилегания уплотнительной прокладки между цилиндром и корпусом, если таковая присутствует в конструкции. В некоторых случаях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Сделать это можно двумя способами:

Сделать это можно двумя способами:

В некоторых случаях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Сделать это можно двумя способами:

Открутить болт крепёжного элемента, который соединяет рычаг педали и толкатель.
Ослабить регулировочную гайку и выкрутить толкатель из крепёжного элемента

В этом случае, следует обратить внимание, что толкатель после замены следует завернуть на аналогичное количество витков. Для этого можно измерить расстояние от края толкателя до регулировочной гайки или просто посчитать количество витков.. Если вследствие замены положение толкателя всё же изменилось, необходимо отрегулировать свободный ход педали тормоза

Если вследствие замены положение толкателя всё же изменилось, необходимо отрегулировать свободный ход педали тормоза.

Вылет штока — очень важный параметр для правильной работы тормозной системы. Он определяет расстояние между регулировочным болтом и буфером штока.

Недостаточный вылет штока увеличивает свободный ход штока.

Слишком большой — подклинивание определенных контуров.

Вылет штока устанавливается при производстве. В случае замены, необходимости в дополнительной регулировке нет, однако, при желании, можно проверить этот параметр. Замерить его можно при помощи штангенциркуля, а узнать нормативное значение — из технической документации к Вашему автомобилю.

Вакуумный усилитель тормозов значительно облегчает нам не только процесс торможения, но и жизнь в целом, обеспечивая дополнительную безопасность.

Регулярно проверяйте, вовремя меняйте и ремонтируйте любой из элементов тормозной системы автомобиля, и не забывайте, что второго шанса на починку, может и не представится.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом.  От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

В качестве итога отметим, что вся  тормозная система нуждается в регулярной проверке, а также своевременном обслуживании

Следует правильно подходить к выбору тормозных колодок, замечать случаи, когда педаль тормоза стала твердой или мягкой, обращать внимание на скрип при торможении, вовремя смазывать направляющие суппортов, менять тормозную жидкость, прокачивать тормоза и т.д.. Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии

Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Если из строя выходит вакуумный усилитель, тормоза «Газели» становятся «ватными». Машина не способна на экстренное торможение. Отсюда, если ВГУТ вышел из строя, вождение становится небезопасным.

Зачем на «Газели» усилитель, и за что он отвечает

Это элемент обеспечивает эффективную работу тормозной системы. Он отвечает за эффективность системы при начальном нажатии на педаль. Работа усилителя особенно ярко выражена в случае экстренного торможения. В результате:

1. Увеличивается КПД тормозной системы.
2. Сокращается тормозной путь.
3. Автомобиль резко сбрасывает скорость.
4. Ему нужно меньше места, чтобы полностью остановиться.

Соответственно, поломка усилителя приводит к обратному эффекту. Поэтому он всегда должен быть исправен, ведь от него зависит безопасность машины, водителя, пассажиров и груза.

Принцип работы вакуумного усилителя

Схематично данный узел представляет собой две изолированные полости с мембраной между ними. Работают все вакуумные усилители тормоза на «Газель — Бизнес» вот как:

1. Нажатие от педали передается толкателю.
2. Тот в свою очередь создает давление в одной из камер.
3. Мембрана меняет положение, стремясь устранить разряжение.
4. Приводится в действие главный тормозной поршень.

Вся суть — выполнить работу с минимальным усилием.

Из-за того, что в камерах разное давление, начинает работать главный тормозной поршень. Результат — эффективное торможение. Если отпустить педаль, толкатель вернется в исходное положение, давление в резервуарах сова станет одинаковым, камеры соединяются, устройство снова готов к работе.

Принцип по сути прост, количество механических узлов минимальное, и поэтому узел надежный, неприхотливый, долговечный.

Устройство вакуумного усилителя

Если брать в рассмотрение вакуумный усилитель тормозов «Газели» 3302,то это жесткий металлический корпус, в котором находится:

• шток, толкатель;
• диафрагма;
• атмосферный и вакуумный каналы;
• возвратная пружина.

Минимальное количество элементов указывает на надежность и выносливость узла.

Проверка вакуумного усилителя тормоза «Газели» при покупке запчастей

У вакуумного усилителя тормозов «Газели» цена не настолько высокая, но все же. Чтобы быть уверенным, что узел исправен, лучше это сделать при покупке. В противном случае можно потратить время, а иногда и деньги на установку, и убедиться, что запчасть неисправна, и все придется переделывать. Можно взять усилитель, и показать его мастеру станции техобслуживания.

Самостоятельная диагностика

Вся проблема в том, что проверить без подключения никак не получится. У вакуумного усилителя тормозов «Газели» 3302 цену нельзя назвать большой. Но лучше изначально договориться с продавцом о гарантии.

То есть, в течение определенного времени вы устанавливаете ГУТ на авто, проверяете работу, и, если он неисправен, возвращаете запчасть в магазин, забираете деньги или меняете его на новый.

Как проверить работоспособность ГУТ без демонтажа

Случается, что нет возможности разбирать машину, и нужно все сделать быстро. При замене вакуумного усилителя тормозов «Газель Бизнес» цена, которую придется заплатить в любом случае — это время. Вам же нужно сделать следующее:

1. Заглушите двигатель.
2. Качните педаль тормоза 5-6 раз.
3. Зафиксируйте ее в нижнем положении.
4. Запустите мотор, не отпуская педали.

Теперь, если педаль не провалится, значит ГУТ неисправен, и причина — разгерметизация камер. Теперь усилитель придется менять.

На что обратить внимание при покупке подержанного автомобиля

Если вы ранее не пользовались автомобилем, вам сложно определить, насколько адекватно сила сопротивления педали при начале нажатия. Продавец, скорее всего, скажет, что так было всегда. Но тормоза должны быть исправными. Иначе с учетом работы замена вакуумного усилителя тормоза «Газели» цена может оказаться слишком велика, ведь есть риск попасть в ДТП.

А нужно действовать так, как сказано в предыдущем разделе:

1. Глушите двигатель, ставите машину на ручник.
2. Делаете 5-6 качков педали (отдача усиливается).
3. Удерживаете педаль в нижнем положении.
4. Заводите мотор, не убирая ногу с педали.
5. Наблюдаете за поведением системы.

Наблюдаете, провалится ли педаль, или же нога будет переносить те же усилия. Провалилась — ГУТ исправен. Нет — обговаривайте скидку, мотивируя тем, что теперь придется тратить деньги на ремонт (замену).

Как понять, что гидроусилитель тормоза неисправен

Ревизию системы торможения необходимо проводить регулярно. Есть допустимый люфт педали, и если он стал слишком большим, как минимум нужно регулировать свободный ход штока толкателя. Наблюдайте, с каким усилием приходится нажимать педаль, чтобы опустить ее в нижнюю крайнюю точку. ГУТ отвечает за начальное нажатие. Если сопротивление появляется не сразу, это может свидетельствовать о неисправности.

Каждый раз, садясь за руль, обращайте внимание на то, как ведет себя система при запуске двигателя. Электрический насос создаст давление в камере, мембрана отработает, и передаст усилие толкателю. Но это возможно только при условии герметичности камер.

Пользуйтесь методом, описанным ранее. Заводите мотор после того как 3-5 раз качнете педаль. Тогда вы постоянно будете контролировать работоспособность гидроусилителя тормоза.

Регулировка свободного хода

У вакуумного усилителя тормоза «Газели Бизнес» Bbosch цена чуть выше. Но и в этом случае не исключено, что после замены придется произвести настройку. Она заключается в регулировке свободного хода штока. Необходимо добиться того, чтобы зазор обеспечивал правильную степень нажатия поршня. Есть специальный болт, шляпка которого должна выступать над корпусом на 7,1 мм.

Если этот параметр превышен, у педали будет слишком большой люфт. Это скажется на эффективности торможения. Если же болт слишком сильно утоплен (вкручен), то машина будет самопроизвольно притормаживать.

Результат — преждевременный ремонт с заменой колодок, повышенный износ, увеличенный расход топлива, снижение эффективности торможения.

Зачем регулировать ГУТ

Важно не только, как сильно диафрагма давит на поршень. Большое значение имеет момент срабатывания. На корпусе вакуумного усилителя тормоза» Газели» 3302 (артикул) есть специальный винт. Исправная, правильно настроенная система обеспечивает возврат педали в нормальное положение. Если этот винт затянуть слишком сильно, она будет медленно подниматься после нажатия.

Это приводит к тому, что ездить на машине становится опасно. При повторном нажатии на педаль ни о каком эффективном торможении речь идти не может. и наоборот, если винт недостаточно затянуть, придется ездить без гидроусиления. А это также небезопасно.

Чтобы выполнить экстренное торможение, придется сильно давить на медаль, но и в этом случае эффект будет незначительным.

Технология производства ремонтных работ

Например, если ремонту и настройке подлежит вакуумный усилитель тормозов «Газель Некст Камминз 2,8», то порядок действий следующий:

1. Снимается накладка лобового стекла вместе с набивкой.
2. Отсоединяется главный тормозной цилиндр.
3. Вокруг педали выкручиваются все четыре гайки.
4. Снимается скоба, удерживающая педаль.
5. Извлекается гидроусилитель, который теперь можно заменить.
6. Сборка производится в обратном порядке.

Следите, чтобы тормозные трубки не перегибались. Если уж решили делать ремонт самостоятельно, сначала изучите устройство узла, следуйте инструкции по замене. Чаще всего ремонт заключается в замене гидроусилителя.

Отсоединяя педаль выкручивайте все болты. Для этого понадобится ключ на 17. Скобы снимаются при помощи плоской отвертки. После их демонтажа этой же отверткой надавите на шток с той же стороны. Никаких дополнительных усилий применять не придется. Если что-то мешает, не пытайтесь решить проблему силой.

Значит, вы что-то упустили, и не отсоединили. А, чтобы быть полностью уверенным, что машина будет исправной, лучше обратиться на станцию технического обслуживания.

На что обратить внимание при обслуживании на СТО

Следите, чтобы механик установил новый усилитель, а не б/у. проверяйте правильность монтажа. Сначала загляните в салон. Все четыре гайки, фиксирующие педаль, должны быть затянуты. Теперь смотрим, чтобы регулировочный винт выступал над кожухом гидроусилителя на 7,1 мм. Если мастер уже установил накладку, просмотрите, чтобы под машиной не было потеков. Все каналы, шланги, трубки, соединения должны быть герметичными.

Убедитесь, что после замены мастер прокачал тормоза и произвел диагностику. Садясь за руль, не торопитесь запускать двигатель. Качните педаль порядка пяти раз, и держите ее выжатой. Теперь заводите мотор, не убирая ноги с педали. Она должна повести себя адекватно. Если усилие уменьшилось, все нормально. Нет — требуется настройка, ремонт или замена.

Естественно, руководство СТО должно дать гарантию, что запчасти качественные, работы выполнены в соответствии с регламентом, и в ближайшее с тормозами ничего не произойдет.

Резюмируем

Гидроусилитель отвечает за эффективность тормозов уже при начале воздействия на педаль. Он играет решающую роль, когда приходится экстренно оттормаживаться. Ремонтирует этот узел редко. Чаще он просто меняется на новый. Лучше, если это делают специалисты. Диагностика проводится хотя бы раз в неделю.

Требуется настройка. Важно, чтобы педаль адекватно реагировала на нажатие, и откликалась на оказанное воздействие ответным усилием. Регулировку можно произвести без демонтажа. Замена производится в течение получаса.

СТО должна дать гарантию, а владелец должен лично убедиться, что автомобиль реагирует на нажатие педали в момент запуска двигателя. Тогда можно не беспокоиться, что в случае аварийной ситуации у авто будут всегда хорошие тормоза.

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

В конструкцию тормозной системы любого автомобиля обязательно входит усилитель. Наибольшее распространение на транспорте получил усилитель вакуумного типа, который обеспечивает дополнительное усилие за счет разрежения.

Роль вакуумного усилителя в тормозной системе

Вакуумный усилитель тормозов (он же – вакуумник и ВУТ) способен в 3-5 раз повысить усилие, которое прилагает водитель ногой на тормозную педаль, что и обеспечивает комфортное управление тормозной системой.

Без этого узла эффективно совершать замедление и остановку авто невозможно по той простой причине, что прижать колодки тормозных механизмов одним только усилием ноги достаточно сложно.

А это уже грозит безопасности движения, поскольку водитель может неправильно оценить обстановку и своевременно принять меры для остановки.

Усилитель же даже в случае экстренного торможения выполняет свою функцию и позволяет остановить авто.

В общем, роль вакуумного усилителя очень важная и от его работоспособности зависит многое. При этом конструктивно он очень прост, что и обеспечивает беспроблемную работу достаточно длительный период.

И все же неисправности с ним бывают. И при их возникновении результат не очень хорош – тормозная система хоть и сохраняет работоспособность, но выжать педаль тормоза проблематично и для замедления приходится прилагать очень большое усилие.

Основные неисправности устройства

Видов поломок вакуумника не так уж и много, а именно:

• Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
• Выход из строя обратного клапана;
• Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

Признаки возникновения проблем в работе

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Проверка усилителя и сопутствующих элементов

Проверить работоспособность усилителя не сложно, и для этого не потребуется какое-либо оборудование.

Один из простейших способов проверки без надобности «лезть» под капот делается так: на заглушенном моторе накачиваем тормозную систему (выжимаем педаль 4-5 раз и фиксируем ногой в нажатом положении).

Затем запускаем двигатель. Сразу после запуска на ваккумную камеру усилителя пойдет разрежение, в результате педаль должна немного пойти вниз. Если это произошло, вакуумник работает исправно, и подсоса воздуха нет.

Если тормоза вроде и работают, но при задействовании их силовая установка меняет режим работы, проверить, не является ли виной этому усилитель можно так: отсоединяем трубопровод от впускного коллектора, а штуцер заглушиваем резиновой заглушкой (можно для этого использовать отрезок подходящей по диаметру трубки, которую необходимо пережать).

Импровизированную заглушку необходимо надежно зафиксировать хомутом.

Затем запускаем двигатель, даем ему немного поработать, и начинаем жать на тормозную педаль (проделать это можно и на дороге, но обязательно следует учитывать, что усилитель работать не будет).

Если при торможении двигатель функционировать будет нормально (без смены оборотов), значит, в усилителе имеется подсос воздуха.

Устраняем неисправность

Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.

Выявлять неисправность стоит последовательно:

• проверяем затяжку хомутов трубопровода и состояние трубки в местах зажимов (нередко в них появляются трещины);
• осматриваем состояние уплотнителя обратного клапана усилителя. С временем этот резиновый элемент расслаивается из-за чего теряется герметичность вакуумной камеры (отсюда и шипение при торможении);
• меняем трубопровод вместе с хомутами. Стоит он недорого, поэтому проще его поменять, чем проверять герметичность, тем более что устранить трещину достаточно сложно. После замены проверяем работоспособность усилителя;

Если замена трубопровода не дала результат, замене уже подлежит сам усилитель, поскольку узел этот считается неразборным и ремонту не подлежит.

В процессе работ не лишней будет проверка обратного клапана. Сделать это можно двумя способами.

Первый подразумевает демонтаж этого элемента. Далее необходимо ртом подуть в штуцер, которым клапан устанавливается в усилитель. При этом он должен беспрепятственно пропускать поток воздуха.

Затем делаем обратное действие – втягиваем воздух через этот же штуцер. Исправный клапан воздух пропускать не должен.

Если нет желания снимать клапан, из-за чего может нарушиться герметичность в месте соединения, можно поступить так: запускаем двигатель, даем ему поработать.

Затем нажимаем до упора педаль тормоза, удерживаем ее в таком положении и глушим мотор.

Если клапан исправен, то он закроется (из-за отсутствия разрежения со стороны коллектора), при этом в вакуумной камере вакуум сохраниться, поэтому педаль сопротивления не будет оказывать (для удержания не нужно создавать дополнительного давления).

Напоследок немного о вакуумных насосах. В механическом узле для устранения стуков некоторые просто удаляют шток и все.

При этом насос работать не будет, но поскольку он – вспомогательный, то его отключение не сильно повлияет на работоспособность усилителя (хотя все же педаль станет немного «туже»).

Но в некоторых случаях помогает обычная смена положения штока (переворачиваем его на 180 град.).

Что касается электрического насоса, то зачастую он просто заменяется, поскольку отремонтировать его трудно.

Для обеспечения требуемого усилия прижатия тормозных колодок или барабанов во время торможения, особенно экстренного, требуется большое усилие. Оно примерно соответствует 80 кг. Применение такого усилия с помощью давления на педаль тормоза одной ногой создает большую физическую нагрузку водителю.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Поэтому, начиная с 70-х годов двадцатого века, практически на все автомобили начали устанавливать вакуумные усилители тормозов (ВУТ). Они уменьшают требуемое усилие в три-четыре раза.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

В принципе, можно уменьшить усилие еще больше. Но тогда теряется информативность педали тормоза, увеличивается ускорение торможения, значительно уменьшается управляемость автомобилем. От работоспособности ВУТ, соблюдения его штатных параметров напрямую зависит безопасность движения и комфортность езды.

p, blockquote 5,0,0,0,0 —>

Как работает вакуумный усилитель тормозов (принцип работы)

p, blockquote 6,0,0,0,0 —>

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с диафрагмой, которая может перемещаться. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, находится вакуумная камера, со стороны педали тормоза – атмосферная.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Диафрагма в вакуумной камере соединена с приводящим штоком тормозного цилиндра. Обратный клапан вакуумной камеры, соединен с помощью шланга с источником разряжения.

p, blockquote 9,0,0,0,0 —>

Следящий клапан, находящийся в атмосферной камере, механически соединен толкателем с тормозной педалью. Посредством этого клапана атмосферная камера сообщается с вакуумной камерой через вакуумный канал, либо атмосферой через атмосферный канал.

p, blockquote 10,0,1,0,0 —> adsp-pro-1 —>

В качестве «поставщика» вакуума в бензиновых двигателях используют разряжение, создаваемое после дроссельной заслонки в области впускного коллектора.

p, blockquote 11,0,0,0,0 —>

В дизельных двигателях такого разряжения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливают дополнительный вакуумный насос, механически соединенный с вращающимся коленвалом либо распредвалом. На некоторые автомобили с бензиновыми двигателями также устанавливается вакуумный насос.

p, blockquote 12,0,0,0,0 —>

В основе принципа работы вакуумного усилителя лежит разность величин давлений в камерах, которые разделяются диафрагмой. При отжатой педали атмосферная и вакуумная камеры ВУТ связаны вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

p, blockquote 13,0,0,0,0 —>

Во время торможения следящий клапан перекрывает вакуумный канал и одновременно открывает атмосферный. Диафрагма, испытывая различные давления атмосфера-вакуум, начинает перемещаться в направление главного тормозного цилиндра. Усилие, создаваемое штоком цилиндра, в несколько раз больше усилия, создаваемого водительской ногой на тормозную педаль. В этом заключается эффект вакуумного усиления торможения.

p, blockquote 14,0,0,0,0 —>

Если педаль тормоза прекращает движение, диафрагма также остается на месте, фиксируя текущее усилие. При отпускании педали возвратный клапан вновь открывает вакуумный канал. Возврат штока в главном тормозном цилиндре обеспечивается действием возвратной пружины.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Вакуумный усилитель тормозов, исходя из своего принципа действия, имеет неприятную особенность эксплуатации: эффективность усиления напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, тем меньше степень его превышения над давлением в вакуумной камере, меньше коэффициент усиления.

p, blockquote 17,0,0,0,0 —>

Теоретически (и практически тоже) на высоте более 3500 метров над уровнем моря ВУТ теряет свою эффективность. В условиях обычной эксплуатации транспортного средства при небольших перепадах атмосферного давления и негористой местности изменение его эффективности незаметно. В условиях высокогорья применяются иные типы усилителей тормозов.

p, blockquote 18,0,0,0,0 —>

Основные признаки неисправности ВУТ

p, blockquote 19,0,0,0,0 —>

В процессе эксплуатации автомобилей с ВУТ особое внимание уделяется вопросам герметичности его конструкции и трубок, идущих к нему. Признаками неисправности являются:

p, blockquote 20,0,0,0,0 —>

• необходимость увеличения давления на педаль тормоза для эффективного торможения;
• уменьшенная величина хода педали тормоза;
• продолжение торможения после отжатия педали;
• неровные обороты двигателя вследствие подсоса из вакуумного шланга;
• наличие дополнительных звуков типа «подсос» в момент торможения;
• полный отказ работы усилителя.

Если ВУТ по каким-либо причинам выходит из строя, либо глохнет двигатель, тормозная система в целом остается исправной, но требует больших усилий нажатия на педаль тормоза, как при его отсутствии. Это есть одно из основных условий безопасного движения. Однако, эффективность экстренного торможения при этом значительно уменьшается.

p, blockquote 21,1,0,0,0 —>

Поэтому во время аварийного буксирования автомобиля, если исправен двигатель, рекомендуется его завести, чтобы тормозная система работала в штатном режиме.

p, blockquote 22,0,0,0,0 —>

Основные причины неисправности

p, blockquote 23,0,0,0,0 —>

Основные причины отказа работоспособности вакуумного усилителя тормозов:

p, blockquote 24,0,0,0,0 —>

• потеря герметичности вакуумного шланга;
• неисправность диафрагмы;
• потеря свойств клапанов;
• нарушение герметичности камер;
• поломка возвратной пружины.

Механизм ВУТ технологически давно отработан, поэтому большинство автовладельцев редко встречается с проблемой его неисправности. Учитывая важность эксплуатации исправной системы торможения, периодически, особенно перед дальними поездками, следует тестировать систему торможения.

p, blockquote 25,0,0,0,0 —>

Как проверить вакуумный усилитель тормозов не снимая

p, blockquote 26,0,0,0,0 —>

Способ 1

Наиболее простой способ проверить работу ВУТ заключается в следующем. Необходимо завести и прогреть двигатель. Далее следует заглушить двигатель. После этого неоднократно нажать на педаль тормоза. Во время первого нажатия она должна выжаться до упора. После второго и дальнейших нажатий ход тормозной педали уменьшается. Если разницы между первым и последующими нажатиями не ощущается, значит, разряжение в усилителе не создается.

p, blockquote 27,0,0,0,0 —>

Видео — как проверить вакуумный усилитель тормозов на автомобиле:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Способ 2

Двигатель заглушен. Нажимается до предела педаль тормоза, лучше несколько раз, и фиксируется в нажатом состоянии. Затем двигатель заводится. Педаль должна немного податься вниз при исправном усилителе.

p, blockquote 30,0,0,0,0 —>

Определить наличие возможных утечек воздуха позволяет следующий простой тест. При заведенном двигателе максимально выжимается педаль тормоза. Глушится двигатель. Если в течение минуты после того, как двигатель остановится, педаль подастся немного вверх, следовательно, в системе есть утечка воздуха.

p, blockquote 31,0,0,0,0 —> adsp-pro-2 —>

Видео — как проверить подсос воздуха через вакуумный усилитель тормозов:

p, blockquote 32,0,0,1,0 —>

p, blockquote 33,0,0,0,0 —>

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Смотрите как определить полярность аккумулятора и почему так важно её не перепутать.

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>
