Как разобрать рабочий цилиндр сцепления газель бизнес

Одна из составляющих механизма сцепления – гидравлический привод, позволяющий воздействовать на диски и корзину. Важнейшим элементом сцепления является рабочий цилиндр. Он обеспечивает передачу воздействия на механические узлы, которые расположены в корзине. На автомобилях «ГАЗель» тоже имеется рабочий цилиндр. Давайте рассмотрим, как устроен рабочий цилиндр сцепления «ГАЗели», по какому принципу работает данный элемент, какие встречаются поломки, как обслуживать эту деталь и менять ее.

Что представляет собой рабочий цилиндр?

Эта деталь представляет собой механизм, направляющий избыток давления от главного цилиндра на вилку отключения сцепления. В итоге на КПП передается воздействие, и водитель может переключить передачу.

Рабочий цилиндр сцепления «ГАЗели» (фото его есть в нашей статье) по устройству ничем не отличается от таких цилиндров для других моделей авто. Конструктивно деталь достаточно проста. Цилиндр представляет собой металлический корпус со специальным клапаном или штуцером для выхода воздуха. Внутри узла находится толкатель поршня вместе с пружиной.

Так как деталь работает в гидравлической системе, она должна быть герметичной. Это достигают за счет наличия уплотнительных колец и защитного пыльника.

Рабочий цилиндр сцепления «ГАЗели» расположен под кабиной, на корпусе маховика двигателя. Главный и рабочий цилиндры соединяются между собой при помощи стальной трубки и резинового шланга, выдерживающего высокое давление.

Замена бачка сцепления газель

Чтобы привести автомобиль в движение, необходимо передать крутящий момент от двигателя на коробку. За это отвечает сцепление. Именно этот узел передает вращательный момент через определенные передаточные шестерни на колеса. Основная функция сцепления – временное отсоединение силового агрегата от коробки передач. Также механизм отвечает за плавный запуск передаточных звеньев, когда двигатель запущен.

Характеристика устройства

С помощью сцепления удается предотвратить резку смену нагрузки, чем обеспечивается плавный старт автомобиля с места. Также сцепление защищает всю трансмиссию от нагрузок инерционных моментов, что возникают в результате резкого замедления вращения коленчатого вала на запущенном моторе в тот момент, когда водитель переключает передачу.

Ниже мы рассмотрим устройство главного цилиндра сцепления. «Газель» — это коммерческий транспорт, поэтому периодически он требует обслуживания. Какие неполадки случаются со сцеплением, как ремонтировать, обслуживать и при необходимости менять этот узел? Расскажем обо всем по порядку.

Как устроен гидравлический привод «Газели»

Он состоит из небольшого количества деталей и узлов. Так, в системе имеется бачок главного цилиндра сцепления. «Газель» комплектуется им с 1995 года. В бачке содержится тормозная жидкость, которая и работает в приводе. Также узел включает в себя главный и рабочий цилиндр, трубки, шланги и патрубки. В системе применяется и возвратная пружина.

Принцип работы гидропривода

Если не вдаваться в подробности того, как устроен главный цилиндр сцепления, «ГАЗель» работает следующим образом. Когда водитель автомобиля нажимает на педаль, то это усилие посредством штока передается на главный привод. Здесь оно воспринимается и через сеть трубок переходит на рабочий цилиндр. Последний, посредством вилки сцепления и выжимного подшипника отключает или подключает двигатель к трансмиссии.

Возможные неисправности

Сцепление на «ГАЗели», несмотря на все свои плюсы, все-таки оставляет желать лучшего. Для каждого владельца этого авто механизм сцепления доставляет массу неудобств и становится головной болью. Ввиду несовершенной конструкции узла, которое не отличается особой долговечностью и надежностью, приходится достаточно часто менять различные комплектующие, заниматься ремонтами и регулировками. Владельцев радует лишь одно – стоимость нового рабочего цилиндра сцепления «ГАЗели» сравнительно низкая, а ремонт не представляет особых сложностей. Элемент демонтируют, разбирают, проводят дефектовку. Затем меняют изношенные детали цилиндра и все устанавливают обратно.

О том, что приближается ремонт рабочего цилиндра сцепления «ГАЗели», скажут следующие признаки. О неполадках может свидетельствовать резкое снижение уровня жидкостей в бачке. При этом под автомобилем, в месте, где расположен цилиндр, будут характерные пятна. Это говорит об утечках рабочей жидкости. Среди причин – разрушение уплотнительных элементов или нарушение целостности шланга. Устранить данную проблему достаточно просто. Необходимо заменить поврежденные элементы, и герметичность восстановится.

Также о выходе цилиндра из строя говорят провалы или чрезмерно мягкий ход педали. Это может свидетельствовать о наличии воздуха в магистрали. Устранить эту проблему можно с помощью прокачки. В процессе обследования рабочего цилиндра и нахождении трещин (или мест, через которые воздух может попадать в магистраль), можно частично отремонтировать деталь или заменить изделие на новое. Мы рассмотрим, как поменять рабочий цилиндр сцепления на «ГАЗели».

Если педаль сцепления постепенно проседает, наблюдаются проблемы с переключением передач на КПП, при этом нет падения уровня рабочей жидкости в бачке, а регулировки педали ничего не дают, это говорит о выходе из строя возвратной пружины. Устранить эту проблему поможет ее замена.

В продаже можно найти ремкомплект рабочего цилиндра сцепления «ГАЗели», который включает в себя основные детали цилиндра, подверженные чрезмерному износу и подлежащие регулярной замене. Эти ремкомплекты позволяют выполнить ремонт узла самостоятельно. Конструкция детали проста, а выходит из строя она полностью очень редко. Но резиновые уплотнительные элементы производят из откровенно некачественных сортов резины. Это отражается на долговечности работы. Но часто для восстановления работоспособности достаточно заменить манжеты рабочего цилиндра сцепления “ГАЗели”. В зависимости от производителя комплект уплотнителей может стоить от 300 до 500 рублей.

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

О причинах неисправности манжет и способах их устранения

Среди причин могут быть утечки рабочей жидкости из-за разгерметизации, загрязнения в гидравлической системе, завоздушнивание, потеря эксплуатационных характеристик рабочей жидкости. Если наблюдаются подобные проблемы и они связаны с тормозной жидкостью, то все решается заменой и прокачкой.

Более сложными в плане решения являются неисправности, связанные с нарушением герметичности. Зачастую разгерметизация происходит по причине износа уплотнителей. В первую очередь необходимо проверить, есть ли течь.

Как заменить манжету?

Итак, отремонтировать манжеты можно следующим образом. Вначале демонтируют рабочий цилиндр. Чтобы это сделать, необходимо с определенным усилием надавить на вилку сцепления, а затем, когда поршень уйдет, освободить шток и извлечь его из цилиндра. Далее ключом на 17 ослабляют гайку, удерживающую шланг. Ключом на 13 выворачивают болты, которыми цилиндр удерживается на картере КПП. Затем полностью откручивают цилиндр от шланга. Далее уже демонтированный рабочий цилиндр сцепления «ГАЗели Некст» тщательно осматривают. Для этого его очищают от грязи, а затем конструкцию разбирают.

Манжету следует извлекать с применением круглогубцев. Из паза удаляют стопорные кольца, а затем вынимают поршень. Если наблюдаются следы окисления или коррозии на поверхности поршня, тогда берут растворитель. После того как извлечена возвратная пружина, необходимо, используя чистую ветошь, протереть рабочую часть цилиндра (так называемое «зеркало»).

Далее внимательно изучают сами манжеты в цилиндре, осматривают внутренние части. Следует осматривать как можно тщательней, чтобы увидеть износ, раковины, трещины. Часто одной из причин неисправностей может быть некачественно изготовленные детали. К примеру, может неисправность тормозной системы возникать из-за неправильно отхонингованного рабочего зеркала цилиндра. Продольные борозды на поверхности могли стать причиной износа манжеты.

Замена манжеты начинается с предварительной обработки новой детали тормозной жидкостью. Затем поршень устанавливается в цилиндр, и заправляются рабочие кромки. Сборку проводят в обратной последовательности. По завершению работ в систему заливают тормозную жидкость и прокачивают сцепление, чтобы убрать воздух.

Необходимо учесть, что новым манжетам нужно время для притирания и приработки. В течение этого времени возможны незначительные утечки. Важно постоянно следить за уровнем тормозной жидкости в системе. О цилиндрах для «ГАЗели Некст» нужно сказать, что они практически не текут. Эту проблему решили. Производитель устанавливает изделия .

Замена вилки сцепления автомобиля

Одним из необходимых элементов всего механизма по праву считается вилка выключения сцепления. Она передвигает кромку пружины с муфты и таким образом выключает механизм.

Прежде всего следует осторожно отнестись к выбору новой детали. Она должна быть качественной и быть немного сточенной, для того, чтобы закручивать болты аккуратно и с легкостью. В процессе работы важно соблюдать основные правила и проводить действия аккуратно, чтобы не повредить детали.

Весь процесс состоит из двух частей. Первая включает в себя снятие старой вилки. Для этого снимаем возвратную пружину, отгибаем цилиндр и достаем ось вилки. На вилке находится специальное покрытие которое защищает её. Она также подлежит снятию. Теперь остается лишь забрать вилку.

Вторая часть ремонта состоит в том, что мы заменяем и вставляем новую вилку. Для этого конец пружины вставляем в люк и внимательно продвигаем его в конец. Деталь должна плавно и спокойно пройти мимо пружин и муфты подшипника и дойти до специального углубления, где её обхватят лепестки пружины. Для облегчения работы можно воспользоваться молотком, однако следует не переусердствовать с силой его давления. После этого весь механизм собирается и тщательно закручивается.

Инструкция по замене рабочего цилиндра

Замена рабочего цилиндра сцепления «ГАЗели» выполняется очень просто. Но предварительно при помощи шприца откачивают гидравлическую рабочую жидкость.

Затем при помощи торцевой головки «на 10» откручивают гайки, удерживающие бачок, и снимают шланг. Далее следует отсоединить металлическую трубку, которая идет на рабочий и главный цилиндры. Затем торцевой головкой «на 13» отворачивают гайки крепления цилиндра с КПП. С помощью ключа «на 17» снимают подводящий шланг. Осталось только выкрутить гайки. После можно демонтировать деталь, а на ее место устанавливать новую. На этом замена рабочего цилиндра сцепления «ГАЗели» закончена. Осталось собрать все в обратном порядке.

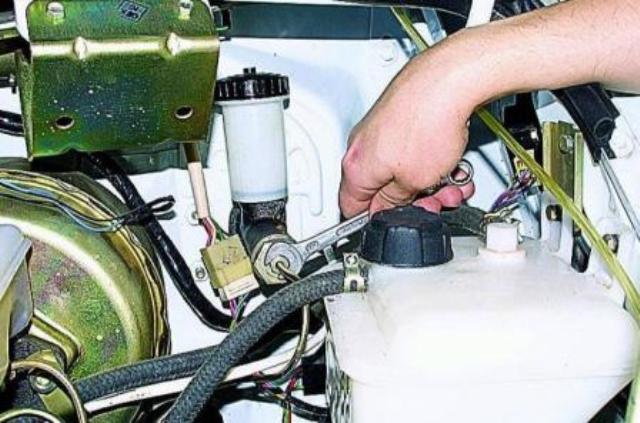

Замена главного цилиндра сцепления

«Газель» требует этой операции по тем же причинам, что и в предыдущем случае. Это утечки, естественный износ, неправильная работа механизма сцепления. Как уже было замечено, расположен этот цилиндр слева задней углу под капотом автомобиля.

Прежде чем будет выполнена сама замена, необходимо слить тормозную жидкость из системы. Для этого шланг соединяют со специальным штуцером. Последний находится на рабочем цилиндре.

Когда трубка подачи рабочей жидкости от главного цилиндра будет отсоединена, можно начать отворачивать две гайки, которые удерживают сам главный цилиндр сцепления. «Газель-3302» продолжает стоять на ручном тормозе. После того как гайки будут откручены, цилиндр можно снять и на его место установить новый. Процесс монтажа производится в обратном порядке. После сборки системы нужно обязательно выполнить прокачку привода.

Как отрегулировать сцепление?

Если автомобиль не трогается, значит, нужна «ГАЗели» регулировка рабочего цилиндра сцепления. В этом случае ход педали сцепления больше, чем это необходимо по нормам src=»https://autogear.ru/misc/i/gallery/12663/1804704.jpg» class=»aligncenter» width=»700″ height=»435″[/img]

Линейкой измеряют расстояние от пола машины до накладки на педали и смотрят результат. Если он выше, чем 14-16 см, тогда регулируют болтом. Последний находится под капотом (там, где заканчивается элемент сцепления). Контргайку на болте подкручивают, достигая тем самым необходимого хода педали. Для увеличения зазора гайку закручивают. А чтобы уменьшить – отвинчивают.

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Чтобы решить эти проблемы, в автомобиле предусмотрено сцепление, представляющее собой специальный узел трансмиссии. Он способствует временному разобщению мотора и КПП, что приводит к прерыванию крутящего момента. При нажатии педали сцепления можно переключать передачи или производить остановку машины. Сцепление позволяет автомобилю плавно трогаться с места и осуществлять разгон.

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Регулировка хода толкателя вилки сцепления

Для этого плоскогубцами отсоединяют оттяжную пружину от вилки. Затем пружину полностью снимают. Далее линейкой или же угольником измеряют свободный ход. Угольник ставят так, чтобы он мог во что-нибудь упираться.

Когда элемент будет установлен правильно, на вилку нажимают вперед до упора и фиксируют ее в этом положении. Далее запоминают положение угольника относительно вилки. Последнюю отпускают и проверяют свободный ход. Если он меньше паспортной нормы, то вилку опять регулируют.

Первым делом одним ключом нужно удерживать регулировочную гайку. Вторым ключом ослабляют контргайку. Далее клещами фиксируют толкатель от проворачивания. Затем контргайку ослабляют и при помощи вращения регулировочной гайки добиваются правильного свободного хода вилки. Если все верно, толкатель снова удерживают клещами и затягивают контргайку.

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше. Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг).

Одна из составляющих механизма сцепления – гидравлический привод, позволяющий воздействовать на диски и корзину. Важнейшим элементом сцепления является рабочий цилиндр. Он обеспечивает передачу воздействия на механические узлы, которые расположены в корзине. На автомобилях «ГАЗель» тоже имеется рабочий цилиндр. Давайте рассмотрим, как устроен рабочий цилиндр сцепления «ГАЗели», по какому принципу работает данный элемент, какие встречаются поломки, как обслуживать эту деталь и менять ее.

Что представляет собой рабочий цилиндр?

Эта деталь представляет собой механизм, направляющий избыток давления от главного цилиндра на вилку отключения сцепления. В итоге на КПП передается воздействие, и водитель может переключить передачу.

Рабочий цилиндр сцепления «ГАЗели» (фото его есть в нашей статье) по устройству ничем не отличается от таких цилиндров для других моделей авто. Конструктивно деталь достаточно проста. Цилиндр представляет собой металлический корпус со специальным клапаном или штуцером для выхода воздуха. Внутри узла находится толкатель поршня вместе с пружиной.

Так как деталь работает в гидравлической системе, она должна быть герметичной. Это достигают за счет наличия уплотнительных колец и защитного пыльника.

Рабочий цилиндр сцепления «ГАЗели» расположен под кабиной, на корпусе маховика двигателя. Главный и рабочий цилиндры соединяются между собой при помощи стальной трубки и резинового шланга, выдерживающего высокое давление.

Как заменить и отрегулировать рабочий цилиндр на Газель?

Научившись один раз диагностировать рабочий цилиндр сцепления газель, производить его ремонт или замену, вы сможете в дальнейшем хорошо сэкономить на автосервисах.

При всех плюсах сцепление на газель оставляет желать лучшего — это настоящая головная боль для каждого владельца.

Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать. Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно.

Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления. А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин — привычка газовать с места? А как итог — сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости. Конечно же, о нормальном сцеплении здесь не может быть и речи.

Возможные неисправности

Сцепление на «ГАЗели», несмотря на все свои плюсы, все-таки оставляет желать лучшего. Для каждого владельца этого авто механизм сцепления доставляет массу неудобств и становится головной болью. Ввиду несовершенной конструкции узла, которое не отличается особой долговечностью и надежностью, приходится достаточно часто менять различные комплектующие, заниматься ремонтами и регулировками. Владельцев радует лишь одно – стоимость нового рабочего цилиндра сцепления «ГАЗели» сравнительно низкая, а ремонт не представляет особых сложностей. Элемент демонтируют, разбирают, проводят дефектовку. Затем меняют изношенные детали цилиндра и все устанавливают обратно.

О том, что приближается ремонт рабочего цилиндра сцепления «ГАЗели», скажут следующие признаки. О неполадках может свидетельствовать резкое снижение уровня жидкостей в бачке. При этом под автомобилем, в месте, где расположен цилиндр, будут характерные пятна. Это говорит об утечках рабочей жидкости. Среди причин – разрушение уплотнительных элементов или нарушение целостности шланга. Устранить данную проблему достаточно просто. Необходимо заменить поврежденные элементы, и герметичность восстановится.

Также о выходе цилиндра из строя говорят провалы или чрезмерно мягкий ход педали. Это может свидетельствовать о наличии воздуха в магистрали. Устранить эту проблему можно с помощью прокачки. В процессе обследования рабочего цилиндра и нахождении трещин (или мест, через которые воздух может попадать в магистраль), можно частично отремонтировать деталь или заменить изделие на новое. Мы рассмотрим, как поменять рабочий цилиндр сцепления на «ГАЗели».

Если педаль сцепления постепенно проседает, наблюдаются проблемы с переключением передач на КПП, при этом нет падения уровня рабочей жидкости в бачке, а регулировки педали ничего не дают, это говорит о выходе из строя возвратной пружины. Устранить эту проблему поможет ее замена.

В продаже можно найти ремкомплект рабочего цилиндра сцепления «ГАЗели», который включает в себя основные детали цилиндра, подверженные чрезмерному износу и подлежащие регулярной замене. Эти ремкомплекты позволяют выполнить ремонт узла самостоятельно. Конструкция детали проста, а выходит из строя она полностью очень редко. Но резиновые уплотнительные элементы производят из откровенно некачественных сортов резины. Это отражается на долговечности работы. Но часто для восстановления работоспособности достаточно заменить манжеты рабочего цилиндра сцепления “ГАЗели”. В зависимости от производителя комплект уплотнителей может стоить от 300 до 500 рублей.

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках.
В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.
Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

• в коробке передач слышится шум при движении авто;
• передача выключается самопроизвольно;
• смена передач вызывает различные посторонние шумы;
• переключение передач происходит затруднительно.

Источник

О причинах неисправности манжет и способах их устранения

Среди причин могут быть утечки рабочей жидкости из-за разгерметизации, загрязнения в гидравлической системе, завоздушнивание, потеря эксплуатационных характеристик рабочей жидкости. Если наблюдаются подобные проблемы и они связаны с тормозной жидкостью, то все решается заменой и прокачкой.

Более сложными в плане решения являются неисправности, связанные с нарушением герметичности. Зачастую разгерметизация происходит по причине износа уплотнителей. В первую очередь необходимо проверить, есть ли течь.

Замена сцепления на ГАЗ-31029 «Волга»

19 Марта 2015
Сцепление ГАЗ-31029 «Волга» зачастую доставляет проблемы владельцу автомобиля, поэтому необходимо быть готовым произвести ремонт или замену этого узла. Об устройстве и работе сцепления ГАЗ-31029, о его наиболее частых неисправностях, а также о способах ремонта и замены сцепления читайте в этой статье.

О сцеплении автомобилей газ-31029 «волга»

ГАЗ-31029 «Волга» — легковой автомобиль, выпускавшийся Горьковским автозаводом в период с 1992 по 1997 годы. Данная модель была создана на базе ГАЗ-24-10, в нем не было прорывных решений, зато он обладал относительно доступной стоимостью и приемлемыми характеристиками. Эта «Волга» быстро полюбилась отечественным водителям, и до сих пор (а прошло почти два десятилетия с момента прекращения выпуска!) ее часто можно увидеть на дорогах.

Недорогой автомобиль подразумевает и недорогие технические решения, это в полной мере относится и к сцеплению. На ГАЗ-31029 используется классическое сухое однодисковое сцепление, оснащенное, как и во всех предыдущих моделях ГАЗ-24, гидравлическим приводом. Конструкция этого сцепления вполне традиционна, рассмотрим ее ниже. А сначала следует рассказать о том, какие типы сцепления использовались на 29-х «Волгах».

Типы сцепления ГАЗ-31029

На автомобиль ставились несколько типов сцепления, которые отличались как конструктивно, так и по типу некоторых компонентов.

Как известно, на ГАЗ-31029 устанавливались две модели двигателей — ЗМЗ-402 и ЗМЗ-406 различных модификаций. Данные силовые агрегаты несколько отличаются по конструкции, поэтому неодинаковой конструкцией обладали и предназначенные для них сцепления. Основное отличие заключается в картере сцепления:

• Сцепление, агрегатируемое с мотором ЗМЗ-402, устанавливается в разъемный картер, состоящий из собственно картера и нижнего поддона сцепления. Поддон крепится на четырех болтах, он предназначен для проведения диагностики сцепления без его полной разборки;
• Сцепление, агрегатируемое с мотором ЗМЗ-406, находится в неразъемном картере, который, к тому же, имеет больше точек крепления, чем в случае с 402-м двигателем.

Также автомобили в разное время оснащались двумя принципиально разными типами сцепления:

• Ранние модификации — с корзиной с периферийным расположением цилиндрических пружин (так называемая лапчатая корзина, так как в ней выжимной подшипник для выключения сцепления нажимает на три рычага-лапы);
• Поздние модификации — с корзиной с диафрагменной пружиной (так называемая лепестковая корзина, так как диафрагменная пружина представляет собой радиально расположенные лепестки, на которое в центре упирается выжимной подшипник).

Нужно отметить, что лапчатая и диафрагменная корзины сцепления в принципе взаимозаменяемы, однако из-за неодинаковых размеров корзин (диафрагменная имеет меньшую толщину) необходимо использовать разные выжимные подшипники и производить регулировку длины штока рабочего цилиндра сцепления (РЦС). Многие автомобили, особенно ранних модификаций, имели нерегулируемый шток РЦС, поэтому при замене лапчатой корзины на диафрагменную может понадобиться установить и регулируемый шток РЦС.

Независимо от типа сцепления, в нем используется один тип ведомого диска сцепления — диаметром 225 мм, оснащенный пружинным демпфером крутильных колебаний. Ранее применялись диски с шестью пружинами, сегодня все чаще используются диски с четырьмя пружинами и лучшим охлаждением.

В заключении отметим, что многие детали сцепления ГАЗ-31029 (диск сцепления, корзина, выжимной подшипник и другие) также находят применение в других моделях, главным образом — в ранних «ГАЗелях» ГАЗ-3302, оснащенных теми же 402-м и 406-м моторами ЗМЗ. Ряд деталей привода сцепления совместимы с ГАЗ-24-10 и некоторыми модификациями автомобилей УАЗ. Но в любом случае перед покупкой новой детали необходимо уточнить ее применимость и возможность установки на данный конкретный автомобиль.

Устройство сцепления ГАЗ-31029

Основными частями сцепления являются нажимной (ведущий) диск в сборе с корзиной (в которой смонтирован нажимной механизм с пружинами и механизм выключения сцепления), фрикционная накладка на маховик и ведомый диск. Корзина вместе с нажимным диском образует ведущий диск, который с помощью болтов монтируется на маховике, то есть, вся эта конструкция вращается вместе с маховиком.

Корзина с диафрагменной пружиной устроена крайне просто. Это чашеобразный корпус, в котором установлена коническая плоская пружина, выполненная в виде сходящихся к центру лепестков. По периферии диафрагма закреплена с нажимным диском, и при этом она выступает в роли рычага — при нажатии на центральную части диафрагмы, лепестки движутся вниз, а периферия, напротив, поднимается, обеспечивая и подъем нажимного диска.

Как заменить манжету?

Итак, отремонтировать манжеты можно следующим образом. Вначале демонтируют рабочий цилиндр. Чтобы это сделать, необходимо с определенным усилием надавить на вилку сцепления, а затем, когда поршень уйдет, освободить шток и извлечь его из цилиндра. Далее ключом на 17 ослабляют гайку, удерживающую шланг. Ключом на 13 выворачивают болты, которыми цилиндр удерживается на картере КПП. Затем полностью откручивают цилиндр от шланга. Далее уже демонтированный рабочий цилиндр сцепления «ГАЗели Некст» тщательно осматривают. Для этого его очищают от грязи, а затем конструкцию разбирают.

Манжету следует извлекать с применением круглогубцев. Из паза удаляют стопорные кольца, а затем вынимают поршень. Если наблюдаются следы окисления или коррозии на поверхности поршня, тогда берут растворитель. После того как извлечена возвратная пружина, необходимо, используя чистую ветошь, протереть рабочую часть цилиндра (так называемое «зеркало»).

Далее внимательно изучают сами манжеты в цилиндре, осматривают внутренние части. Следует осматривать как можно тщательней, чтобы увидеть износ, раковины, трещины. Часто одной из причин неисправностей может быть некачественно изготовленные детали. К примеру, может неисправность тормозной системы возникать из-за неправильно отхонингованного рабочего зеркала цилиндра. Продольные борозды на поверхности могли стать причиной износа манжеты.

Замена манжеты начинается с предварительной обработки новой детали тормозной жидкостью. Затем поршень устанавливается в цилиндр, и заправляются рабочие кромки. Сборку проводят в обратной последовательности. По завершению работ в систему заливают тормозную жидкость и прокачивают сцепление, чтобы убрать воздух.

Необходимо учесть, что новым манжетам нужно время для притирания и приработки. В течение этого времени возможны незначительные утечки. Важно постоянно следить за уровнем тормозной жидкости в системе. О цилиндрах для «ГАЗели Некст» нужно сказать, что они практически не текут. Эту проблему решили. Производитель устанавливает изделия .

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Нажимной и ведомый диски сцепления ЗМЗ-40524 на автомобилях Газель и Соболь в процессе эксплуатации не ремонтируются, а при их непригодности заменяются новыми. Перед проведением проверки деталей сцепления необходимо проверить работу и отрегулировать привод выключения сцепления. При необходимости прокачать гидропривод сцепления, а ослабленные крепления подтянуть.

Проверка и регулировка нажимного и ведомого дисков сцепления ЗМЗ-40524 на автомобилях Газель и Соболь, оценка технического состояния деталей сцепления.

Причиной неудовлетворительной работы сцепления ЗМЗ-40524 может послужить несоосность ступицы ведомого диска и первичного вала коробки передач, одной из причин которой может быть ослабление креплений коробки передач к блоку цилиндров двигателя.

Инструкция по замене рабочего цилиндра

Замена рабочего цилиндра сцепления «ГАЗели» выполняется очень просто. Но предварительно при помощи шприца откачивают гидравлическую рабочую жидкость.

Затем при помощи торцевой головки «на 10» откручивают гайки, удерживающие бачок, и снимают шланг. Далее следует отсоединить металлическую трубку, которая идет на рабочий и главный цилиндры. Затем торцевой головкой «на 13» отворачивают гайки крепления цилиндра с КПП. С помощью ключа «на 17» снимают подводящий шланг. Осталось только выкрутить гайки. После можно демонтировать деталь, а на ее место устанавливать новую. На этом замена рабочего цилиндра сцепления «ГАЗели» закончена. Осталось собрать все в обратном порядке.

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

Так выглядит рабочий цилиндр сцепления Газели

Как отрегулировать сцепление?

Если автомобиль не трогается, значит, нужна «ГАЗели» регулировка рабочего цилиндра сцепления. В этом случае ход педали сцепления больше, чем это необходимо по нормам производителя.

Линейкой измеряют расстояние от пола машины до накладки на педали и смотрят результат. Если он выше, чем 14-16 см, тогда регулируют болтом. Последний находится под капотом (там, где заканчивается элемент сцепления). Контргайку на болте подкручивают, достигая тем самым необходимого хода педали. Для увеличения зазора гайку закручивают. А чтобы уменьшить – отвинчивают.

Регулировка свободного хода сцепления на различных моделях авто

В процессе эксплуатации автомобиля изнашиваются его узлы и агрегаты, изменяются различные регулировки. Если нарушается регулировка свободного хода педали сцепления, авто перестает нормально передвигаться, возникают различные проблемы – становится невозможным тронуться с места, передачи переключаются с хрустом, также машина может буксовать и плохо разгоняться. В этой статье мы рассмотрим:

• какие бывают неисправности сцепления;
• как правильно производить его регулировку;
• основные причины поломок;
• как регулируется сцепление на различных моделях автомобилей.

Основные признаки неисправного привода сцепления

Сцепление в автомобиле служит для соединения и разъединения двигателя с трансмиссией, это необходимо для включения передачи, понижающей или повышающей. Соединяющий узел коробки передач с мотором может быть с механическим и гидравлическим приводом:

• механика управляется с помощью тросика;
• в гидравлическом приводе присутствует главный и рабочий цилиндры.

Любой привод имеет возможность регулировки, и с помощью штока или троса педаль сцепления (ПС) можно поднять выше или опустить.

У каждого сцепления обязательно должен быть небольшой свободный ход, если он слишком большой, то:

• ПС берет в самом конце хода педали, и выжима не хватает, чтобы нормально переключать передачи;
• автомобиль начинает ехать, даже если педаль находится у самого пола;
• при низком положении ПС может выйти из строя коробка переключения передач.

Если ПС поднята слишком высоко, и свободный ход педали практически отсутствует, возникают другие проблемы:

• автомашина буксует, при этом плохо разгоняется;
• начинает гореть диск сцепления (ДС), и он не обеспечивает надежного соединения ДВС с КПП.

Основные признаки неисправного механического привода (тросового):

• выжим очень тугой, или при нажатии педаль не прожимается вовсе;
• ПС полностью опущена, она лежит на полу;
• педаль нажимается очень легко.

В тросиком приводе могут быть следующие причины неисправности:

• трос сцепления (ТС) закис в обойме, поэтому с трудом в ней «ходит»;
• ТС расплелся, и обрывки проволоки не дает тросу передвигаться в оплетке;
• трос попросту оборвался.

В гидравлическом приводе также есть свои неисправности, есть и признаки неисправного состояния:

• педаль проваливается с первого раза, и начинается брать лишь со второго или третьего качка;
• ПС становится «ватной», пропадает эффективность выжима;
• где-то в середине хода педаль встает колом.

Так же как и в тросиковом приводе, ПС может очень легко нажиматься или не прожиматься вовсе. Основные неисправности в гидравлическом приводе:

• потек рабочий цилиндр;
• перепускают клапана в главном цилиндре;
• полностью вытекла вся тормозная жидкость;
• разрегулировался шток (ослабла контргайка, регулировка нарушилась).

Проверка и регулировка сцепления авто марки Газель

Коммерческие автомобили Газель оснащаются гидравлическим приводом сцепления, На этой машине свободный ход педали можно отрегулировать только двумя способами:

• удлинить или укоротить шток, находящийся у самой ПС в салоне авто;
• поставить удлиненный или регулирующийся шток между рабочим цилиндром и вилка сцепления (ВС).

По мере износа диска сцепления начинает увеличиваться свободный ход педали, и в таком случае требуется регулировка. Если этот свободный ход слишком большой (более одной трети всего хода),

его регулирование производится штоком в салоне:

• ослабляется контргайка;
• шток выкручиваются в сторону увеличения хода;
• при поднятии педали на нужную высоту шток фиксируется затягиванием контргайки.

Если ДС уже сильно изношен, но необходимо, чтобы он еще послужил, можно между рабочим цилиндром и вилкой установить удлиненный шток или шток с регулировкой (например, от внедорожника УАЗ).

Проверить состояние деталей Газель можно внешним осмотром, для этого нужно поставить машину на яму или подъемник, произвести осмотр снизу:

• рабочий цилиндр сцепления (РЦС) не должен иметь подтеков;
• ВС не должна иметь трещин, а также изогнутости.

Регулировка сцепления Lada Kalina (Приора)

На автомобилях Lada Priora и Kalina устанавливается механический привод сцепления, выжим осуществляется за счет троса. По мере износа ДС свободный ход педали увеличивается, и тогда требуется регулировка.

Регулирование троса на моделях Лада производится под капотом, она осуществляется двумя гайками, которые крепятся на кронштейне коробки передач. Регулируем сцепление следующим образом:

• демонтируем корпус воздушного фильтра, он мешает добраться до тросика;
• ослабляем гайки и подтягиваем трос ту гайку, что на рисунке внизу со стрелкой, раскручиваем, а другую гайку подтягиваем. Таким образом, мы убираем увеличенный ход, приводим его в норму;
• убедившись, что педаль нажимается нормально (свободный ход отрегулирован), с усилием затягивают гайки.

Регулирование ТС ВАЗ 2110 выполняется точно так же, как и на Лада Приора или Калина, также регулируется сцепление на «девятках» и «восьмерках».

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

• устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
• расконтриваем регулировочные гайки;
• штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
• согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
• контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

• ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
• берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
• проворачиваем маховик так, можно было добраться до лапки;
• расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
• проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
• прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
• если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

• один из участников операции садиться на руль и до конца выжимает сцепление;
• второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
• зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
• закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Проверка и регулировка сцепления на авто ВАЗ 2107

Так же как и на многих автотранспортных средствах, регулировка свободного хода педали сцепления ВАЗ 2107 выполняется из салона автомобиля. Регулируется он регулировочным винтом, который находится рядом с ПС, по инструкции свободный ход должен составлять от 30 до 35 мм. Но не всем водителям нравится делать так, как написано в инструкции, и многие настраивают педаль, исходя из своих предпочтений.

Вторая регулировка производится штоком, который расположен между РЦС и вилкой. На штоке ослабляется контргайка, и шток выставляется такой длины, чтобы он свободно ходил на расстоянии 4-5 мм.

Особенности регулировки сцепления Рено Логан

На автомобилях Renault Logan устанавливается тросовый привод, точно такой же трос присутствует и на модели Рено Сандеро. Этот привод идет со всеми механическими коробками передач, в независимости от типа двигателя.

Регулируется трос гайкой, которая находится на самом тросу, она расположена рядом с вилкой сцепления. По заводским условиям для неизношенного ДС трос должен иметь длину между кронштейном КПП и вилкой 86 плюс-минус 5 мм, какие должны быть расстояния, показано на рисунке снизу.

Со временем диск сцепления изнашивается, становится тоньше. Из-за этого ПС поднимается, и требуется отрегулировать свободный ход.

Для того чтобы отрегулировать ход педали, ключом на 10 ослабляем контргайку, удерживая ключом на 7 шестигранник, поворачиваем регулировочную гайку.

Установив необходимое положение ПС Логан, фиксируем контргайкой натяжку троса. Проверяем автомобиль на ходу, если свободный ход не устраивает, повторяем операцию.

Регулировка сцепления на автомобилях Хендай

Привод сцепления на автомашинах Hyundai – гидравлический, переключение передач на КПП – тросовое. Гидравлическим приводом оснащены автомобили Хендай Getz, Elantra, Accent, Tucson, Solaris и др. Практически на всех моделях Hyundai регулировка педали сцепления производится из салона. Например, на авто Hyundai Акцент ПС соединяется с главным цилиндром, между этими деталями устанавливается шток, который может регулироваться. Свободный ход ПС регулируем этим штоком:

• ключом на 12 мм ослабляем контргайку;
• ключиком на 6 мм поворачиваем шток, установив нужное положение педали;
• затягиваем контргайку.

Регулировка хода толкателя вилки сцепления

Для этого плоскогубцами отсоединяют оттяжную пружину от вилки. Затем пружину полностью снимают. Далее линейкой или же угольником измеряют свободный ход. Угольник ставят так, чтобы он мог во что-нибудь упираться.

Когда элемент будет установлен правильно, на вилку нажимают вперед до упора и фиксируют ее в этом положении. Далее запоминают положение угольника относительно вилки. Последнюю отпускают и проверяют свободный ход. Если он меньше паспортной нормы, то вилку опять регулируют.

Первым делом одним ключом нужно удерживать регулировочную гайку. Вторым ключом ослабляют контргайку. Далее клещами фиксируют толкатель от проворачивания. Затем контргайку ослабляют и при помощи вращения регулировочной гайки добиваются правильного свободного хода вилки. Если все верно, толкатель снова удерживают клещами и затягивают контргайку.

прошу совета по регулировке сцепления на змз 406

Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной. Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач КПП. После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП , которые с силой ударяются друг о друга, то сменить передачу можно с трудом.

При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор. Работа сцепления в автомобиле Газель Чтобы решить эти проблемы, в автомобиле предусмотрено сцепление, представляющее собой специальный узел трансмиссии. Он способствует временному разобщению мотора и КПП, что приводит к прерыванию крутящего момента. При нажатии педали сцепления можно переключать передачи или производить остановку машины.

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше. Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг).

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Применять элементы конструкции с одной модели ГАЗели на другую не рекомендуется. К примеру, корзина сцепления с 406 подходит и на 402 газель, но при этом во время эксплуатации возникают трудности с переходом на 5 передачу и задний ход.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Одна из составляющих механизма сцепления – гидравлический привод, позволяющий воздействовать на диски и корзину. Важнейшим элементом сцепления является рабочий цилиндр. Он обеспечивает передачу воздействия на механические узлы, которые расположены в корзине. На автомобилях «ГАЗель» тоже имеется рабочий цилиндр. Давайте рассмотрим, как устроен рабочий цилиндр сцепления «ГАЗели», по какому принципу работает данный элемент, какие встречаются поломки, как обслуживать эту деталь и менять ее.

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

Так выглядит рабочий цилиндр сцепления Газели

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

• педаль западает, когда начинается движение машины;
• во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
• слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль?

Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Понятие и принцип работы работы сцепления и его составных

Сцепление – это специальное системное устройство, связующее звено между двигателем и трансмиссией. Оно выполняет важные функции в автомобиле. В первую очередь передает крутящийся момент. Однако, помимо этого он защищает двигатель и трансмиссию от любых повреждений или нагрузок. Таким образом, продлевает их работоспособность.

Существует несколько видов механизма сцепления. Самый распространенный вид – фрикционный. Его конструкция довольна проста, а принцип состоит в том, что он работает за счет силы трения. Также существует гидравлический механизм, в основе которой лежит специальная гидравлическая жидкость которая приводит в действие механизм. И наконец последний вид – электромагнитное сцепление. Суть его работы состоит в том, что он использует электромагнитное поле для того, чтобы привести в действие весь механизм сцепления. Бывают случаи, когда встречается комбинированный тип сцепления, который совмещает в себе два основных вида.

Источник: https://AutoManya.ru/remont/kak-podvesti-sceplenie-na-gazeli.html

Что представляет собой рабочий цилиндр?

Эта деталь представляет собой механизм, направляющий избыток давления от главного цилиндра на вилку отключения сцепления. В итоге на КПП передается воздействие, и водитель может переключить передачу.

Рабочий цилиндр сцепления «ГАЗели» (фото его есть в нашей статье) по устройству ничем не отличается от таких цилиндров для других моделей авто. Конструктивно деталь достаточно проста. Цилиндр представляет собой металлический корпус со специальным клапаном или штуцером для выхода воздуха. Внутри узла находится толкатель поршня вместе с пружиной.

Так как деталь работает в гидравлической системе, она должна быть герметичной. Это достигают за счет наличия уплотнительных колец и защитного пыльника.

Рабочий цилиндр сцепления «ГАЗели» расположен под кабиной, на корпусе маховика двигателя. Главный и рабочий цилиндры соединяются между собой при помощи стальной трубки и резинового шланга, выдерживающего высокое давление.

Возможные неисправности

Сцепление на «ГАЗели», несмотря на все свои плюсы, все-таки оставляет желать лучшего. Для каждого владельца этого авто механизм сцепления доставляет массу неудобств и становится головной болью. Ввиду несовершенной конструкции узла, которое не отличается особой долговечностью и надежностью, приходится достаточно часто менять различные комплектующие, заниматься ремонтами и регулировками. Владельцев радует лишь одно – стоимость нового рабочего цилиндра сцепления «ГАЗели» сравнительно низкая, а ремонт не представляет особых сложностей. Элемент демонтируют, разбирают, проводят дефектовку. Затем меняют изношенные детали цилиндра и все устанавливают обратно.

О том, что приближается ремонт рабочего цилиндра сцепления «ГАЗели», скажут следующие признаки. О неполадках может свидетельствовать резкое снижение уровня жидкостей в бачке. При этом под автомобилем, в месте, где расположен цилиндр, будут характерные пятна. Это говорит об утечках рабочей жидкости. Среди причин – разрушение уплотнительных элементов или нарушение целостности шланга. Устранить данную проблему достаточно просто. Необходимо заменить поврежденные элементы, и герметичность восстановится.

Также о выходе цилиндра из строя говорят провалы или чрезмерно мягкий ход педали. Это может свидетельствовать о наличии воздуха в магистрали. Устранить эту проблему можно с помощью прокачки. В процессе обследования рабочего цилиндра и нахождении трещин (или мест, через которые воздух может попадать в магистраль), можно частично отремонтировать деталь или заменить изделие на новое. Мы рассмотрим, как поменять рабочий цилиндр сцепления на «ГАЗели».

Если педаль сцепления постепенно проседает, наблюдаются проблемы с переключением передач на КПП, при этом нет падения уровня рабочей жидкости в бачке, а регулировки педали ничего не дают, это говорит о выходе из строя возвратной пружины. Устранить эту проблему поможет ее замена.

В продаже можно найти ремкомплект рабочего цилиндра сцепления «ГАЗели», который включает в себя основные детали цилиндра, подверженные чрезмерному износу и подлежащие регулярной замене. Эти ремкомплекты позволяют выполнить ремонт узла самостоятельно. Конструкция детали проста, а выходит из строя она полностью очень редко. Но резиновые уплотнительные элементы производят из откровенно некачественных сортов резины. Это отражается на долговечности работы. Но часто для восстановления работоспособности достаточно заменить манжеты рабочего цилиндра сцепления “ГАЗели”. В зависимости от производителя комплект уплотнителей может стоить от 300 до 500 рублей.

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Применять элементы конструкции с одной модели ГАЗели на другую не рекомендуется. К примеру, корзина сцепления с 406 подходит и на 402 газель, но при этом во время эксплуатации возникают трудности с переходом на 5 передачу и задний ход.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Схема привода подключения сцепления Газели

О причинах неисправности манжет и способах их устранения

Среди причин могут быть утечки рабочей жидкости из-за разгерметизации, загрязнения в гидравлической системе, завоздушнивание, потеря эксплуатационных характеристик рабочей жидкости. Если наблюдаются подобные проблемы и они связаны с тормозной жидкостью, то все решается заменой и прокачкой.

Более сложными в плане решения являются неисправности, связанные с нарушением герметичности. Зачастую разгерметизация происходит по причине износа уплотнителей. В первую очередь необходимо проверить, есть ли течь.

Как заменить манжету?

Итак, отремонтировать манжеты можно следующим образом. Вначале демонтируют рабочий цилиндр. Чтобы это сделать, необходимо с определенным усилием надавить на вилку сцепления, а затем, когда поршень уйдет, освободить шток и извлечь его из цилиндра. Далее ключом на 17 ослабляют гайку, удерживающую шланг. Ключом на 13 выворачивают болты, которыми цилиндр удерживается на картере КПП. Затем полностью откручивают цилиндр от шланга. Далее уже демонтированный рабочий цилиндр сцепления «ГАЗели Некст» тщательно осматривают. Для этого его очищают от грязи, а затем конструкцию разбирают.

Манжету следует извлекать с применением круглогубцев. Из паза удаляют стопорные кольца, а затем вынимают поршень. Если наблюдаются следы окисления или коррозии на поверхности поршня, тогда берут растворитель. После того как извлечена возвратная пружина, необходимо, используя чистую ветошь, протереть рабочую часть цилиндра (так называемое «зеркало»).

Далее внимательно изучают сами манжеты в цилиндре, осматривают внутренние части. Следует осматривать как можно тщательней, чтобы увидеть износ, раковины, трещины. Часто одной из причин неисправностей может быть некачественно изготовленные детали. К примеру, может неисправность тормозной системы возникать из-за неправильно отхонингованного рабочего зеркала цилиндра. Продольные борозды на поверхности могли стать причиной износа манжеты.

Замена манжеты начинается с предварительной обработки новой детали тормозной жидкостью. Затем поршень устанавливается в цилиндр, и заправляются рабочие кромки. Сборку проводят в обратной последовательности. По завершению работ в систему заливают тормозную жидкость и прокачивают сцепление, чтобы убрать воздух.

Необходимо учесть, что новым манжетам нужно время для притирания и приработки. В течение этого времени возможны незначительные утечки. Важно постоянно следить за уровнем тормозной жидкости в системе. О цилиндрах для «ГАЗели Некст» нужно сказать, что они практически не текут. Эту проблему решили. Производитель устанавливает изделия .

Диск сцепления ГАЗель Некст, Бизнес, Соболь и модификаций

Диск сцепления ГАЗель – важная часть комплекта сцепления легкого коммерческого автомобиля ГАЗ. Благодаря фрикционным свойствам накладки передается крутящий момент от двигателя на механическую коробку перемены передач. Качественный ведомый диск Sachs дает возможность начинать движение плавно и легко менять скоростные режимы, переключая передачи КПП. При поломке или чрезмерном износе фрикциона, возникают проблемы, которые можно избежать, ознакомившись с данной статьей.

Причины поломок и неисправностей диска сцепления ГАЗель

Любое сцепление можно «сжечь» при частых стартах на максимальных оборотах или перевозя грузы в разы больше разрешенных техническими характеристиками автомобиля. Неправильная эксплуатация коммерческого транспортного средства наверняка приведет к преждевременной поломке.

Если вы эксплуатируете машину в соответствии с техническими требованиями, купили и правильно установили качественную запчасть (самостоятельно или на СТО), то в большинстве случаев выход из строя диска заключается в естественном износе: фрикционных накладок, демпферных пружин.

Какой диск сцепления лучше купить на ГАЗель Бизнес и NEXT?

Среди элементов сцепления ГАЗели Бизнес и NEXT именно ведомый диск подвержен наибольшему износу. Сцепление ведет или ощутима пробуксовка? Тогда настало время замены и ремонта!

Производители рекомендуют менять сцепление в сборе, но и кризис пока никто не отменял. Если при снятии комплекта лепестки корзины и выжимной подшипник в хорошем состоянии, то мало у кого поднимется рука купить комплект сцепления в сборе.

Спрос рождает предложение, поэтому не только дилеры GAZ, но и ZF — предлагают данную запчасть отдельно.

Установка сцепления на ГАЗель

В любом случае, лучше приобрести оригинальный ведомый диск ГАЗель под торговой маркой Sachs от немецкой фирмы ZF. Перед установкой в транспортное средство рекомендуется проверить боковое биение, которое не должно превышать 0,5 мм. Если параметр превышен, то проведите регулировку. Убедитесь, что ставите правильной стороной к маховику!

Правда придется забыть о гарантии. Но на практике, меняя только ведомый диск, можно проехать более 40.000 км по городу, а по трассе в разы больше. Экономия существенна.

Типы и размеры дисков сцепления ГАЗель и их отличия

На ГАЗель, в основном, устанавливаются диски сцепления 3 типов и 2 размеров:

• 240TP — 1878005402 (1878005153, 1878000041)Диаметр: 240ммПрофиль ступицы: 23×29-10NИспользуется в комплектах Sachs 3000950069, 3000951401.
• 240VTB — 1878005456 (1878006095)240 мм23×29-10NКомплект Сакс 3000950503
• 280VTB — 1878008502 (1878006639, A21R22.1601130)280мм23×29-10NВ комплекте 3400700645

При кажущейся похожести 1878005402 и 1878005456 – они не взаимозаменяемы, рассчитаны на разные крутящие моменты. Первый на бензиновые двигатели, второй – на дизель Камминз.

На старый модельный ряд ГАЗелей с двигателем ЗМЗ 402 и Волги устанавливался тип 225TB, диаметр 225мм с артикулом Сакс 1878005404.

Применяемость дисков сцепления Sachs на ГАЗель

Модели по типу двигателя:

• 1878008502 — на дизельный Камминз 150 лс (330нм).
• 1878005456 — Cummins ISF 2.8 на 120 лс.
• 1878005402 — на Газели с бензиновым двигателем (ЗМЗ 406, УМЗ 4216, Эвотеч).

Скажем также, что диск 1878 005 456 применяется на УАЗ Патриот.

Маркировка дисков сцепления Sachs

Маркировка оригинальных дисков Сакс представлена на соответствующих фото.

Чем отличается диск сцепления для моделей Некст от Бизнес?

Ничем, т.к. применяемость зависит не от модели ГАЗель, а от мотора. Но будьте внимательны при покупке комплектов. На ЗМЗ-406 и УМЗ-4216 они будут отличаться выжимными подшипниками.

Стерлась фрикционная накладка. Можно ли ее купить и восстановить диск?

Купить и самостоятельно приклепать накладку феродо теоретически возможно, но мы настоятельно не рекомендуем это делать. Даже на дорогостоящих ведомых дисках сцепления КАМАЗ уже давно отказались от такого. Диск может быть восстановлен, это касается не только накладок феродо, в специальных заводских условиях.

Самостоятельно восстановленный диск сцепления может стать причиной поломки корзины и муфты. А новый комплект будет стоить дороже, чем один ведомый.

Есть ли усиленный диск сцепления ГАЗель и где его купить?

Применительно к ГАЗели, если говорить о качественных деталях сцепления, на наш взгляд не применимо понятие «усиленный». Если этот диск «усиленный», то другой «слабый»? А зачем выпускать плохой «слабый»?

Как правило, улучшение требуется некачественной продукции. Первые получили отрицательные отзывы водителей и расширяется линейка «усилеными». Мы специально берем это слово в кавычки, т.к. оригинальный диск сцепления Sachs разработан именно под определенные характеристики двигателя и КПП ГАЗели. Такой диск полностью соответствует конструктивным особенностям и дольше ходит. Но не говорится же про оригинал – «слабый» или «усиленный». Он стандартный!

Инструкция по замене рабочего цилиндра

Замена рабочего цилиндра сцепления «ГАЗели» выполняется очень просто. Но предварительно при помощи шприца откачивают гидравлическую рабочую жидкость.

Затем при помощи торцевой головки «на 10» откручивают гайки, удерживающие бачок, и снимают шланг. Далее следует отсоединить металлическую трубку, которая идет на рабочий и главный цилиндры. Затем торцевой головкой «на 13» отворачивают гайки крепления цилиндра с КПП. С помощью ключа «на 17» снимают подводящий шланг. Осталось только выкрутить гайки. После можно демонтировать деталь, а на ее место устанавливать новую. На этом замена рабочего цилиндра сцепления «ГАЗели» закончена. Осталось собрать все в обратном порядке.

Пружинно-рычажное сцеп. ГАЗель 3302

Пружинно-рычажное сцепление и цилиндр его выключения 1 – 4301-1602290 главный цилиндр привода выключения; 2 – картер 402.1601015; 3 – 53-1601138 фрикционные накладки ведомого диска; 4 – пружина педали 3302-1602098; 5 – теплоизолирующая шайба; 6 – пружина внешняя; 7 – пружина внутренняя; 8 – 66-11-1602568-10 шток главного цилиндра; 9 – педаль 3302-1602010 автомобиля ГАЗ 3302; 10 – кожух; 11 – 24-1601072-10 подшипник выключения; 12 – муфта выключения сцепления 53-11-1601185; 13 – 3302-1701022-01 первичный вал; 14 – 3302-1601215 шаровая опора вилки; 15 – сферическая гайка; 16 – 3302-1601200 вилка привода; 17 – опорная вилка; 18 – 31029-1602510 шток рабочего цилиндра; 19 – рабочий цилиндр 6283000131; 20 – прокачной штуцер; 21 – 53-50-1601090 нажимной диск автомобиля ГАЗ 3302; 22 – игольчатые подшипники; 23 – рычаг выключения; 24 – болт маховика; 25 – коленчатый вал; 26 – 4301160113001 ведомый ди-к сцепления; 27 – 24-1005115-01 маховик.

Особенности конструкции сцеп-я ГАЗ 3302

По конструкции большинства механизмов пружинно-рычажное сцепление автомобиля ГАЗель 3302 с двигателями УМЗ-4215, ЗМЗ-402, ЗМЗ-406 аналогично диафрагменному. Главное отличие — в конструкции основного диска (корзины), который состоит из рычагов выключения, кожуха нажимного и нажимных пружин. Структура основного диска гарантирует передачу усилия через кожух, а также центровку оси нажимного и его осевое движение при выключении сцепления. Нажимной диск сделан с тремя выступами, в углублениях которых на осях размещены рычаги выключения. Рычаги объединены с кожухом опорными вилками. На резьбовую часть вилок накручены гайки в виде сфер. Концы опорных вилок раскернены для предупреждения отворачивания гаек. Гайки прижимаются к сферическим поверхностям кожуха коническими пружинами. Шарнирное крепление опорных вилок компенсирует изменение расстояния по радиусу между осями рычагов при выключении, а также способствует концам рычагов само фиксироваться. Оси рычагов имеют игольчатые подшипники. В кожухе сцепления имеются три прямоугольных лючка под выступы нажимного диска. Кожух прикрепляется к маховику шестью болтами. Под кожухом размещены девять пар цилиндрических нажимных пружин.

Как отрегулировать сцепление?

Если автомобиль не трогается, значит, нужна «ГАЗели» регулировка рабочего цилиндра сцепления. В этом случае ход педали сцепления больше, чем это необходимо по нормам производителя.

Линейкой измеряют расстояние от пола машины до накладки на педали и смотрят результат. Если он выше, чем 14-16 см, тогда регулируют болтом. Последний находится под капотом (там, где заканчивается элемент сцепления). Контргайку на болте подкручивают, достигая тем самым необходимого хода педали. Для увеличения зазора гайку закручивают. А чтобы уменьшить – отвинчивают.

Что делать, чтобы избежать поломки сцепления

Требуется очень аккуратно вести себя с ГАЗелями, чтобы у них ничего не ломалось. Если вам уже надоело регулировать педаль и перебирать все детали для ремонта сцепления, стоит избегать некоторых действий во время езды, которые негативно сказываются на целостности элементов конструкции:

1. Не удерживайте педаль сцепления длительное время при движении транспортного средства, это нагружает систему и быстро приводит в негодность большинство деталей узла.
2. Не начинайте движение с большой начальной скорости и перескакиванием через несколько передач. Это разрушительно сказываются на «корзине» и цилиндре.
3. Меньше пользуйтесь сцеплением. Как ни парадоксально, но частое использование сцепления ведет к скорому износу механизмов.

Источник

Регулировка хода толкателя вилки сцепления

Для этого плоскогубцами отсоединяют оттяжную пружину от вилки. Затем пружину полностью снимают. Далее линейкой или же угольником измеряют свободный ход. Угольник ставят так, чтобы он мог во что-нибудь упираться.

Когда элемент будет установлен правильно, на вилку нажимают вперед до упора и фиксируют ее в этом положении. Далее запоминают положение угольника относительно вилки. Последнюю отпускают и проверяют свободный ход. Если он меньше паспортной нормы, то вилку опять регулируют.

Первым делом одним ключом нужно удерживать регулировочную гайку. Вторым ключом ослабляют контргайку. Далее клещами фиксируют толкатель от проворачивания. Затем контргайку ослабляют и при помощи вращения регулировочной гайки добиваются правильного свободного хода вилки. Если все верно, толкатель снова удерживают клещами и затягивают контргайку.

Что далее?

Для прокачки откручивают крышку расширительного бачка. Далее в шприц набирают жидкость и выгоняют из нее воздух. Шланг одним концом подсоединяют к клапану, вторым — к шприцу. Откручивая клапан ключом, давят на шприц и вводят жидкость. Далее, не снимая шланга, клапан закручивают так, чтобы в него не попал воздух. После этого нужно сесть в кабину и создать давление в системе. Для этого несколько раз нажимаем на педаль сцепления (но не меньше пяти-шести). Затем идем под капот и плавно откручиваем клапан.

Если шланг прозрачный, вы увидите, как из него выходит завоздушенная жидкость. При этом уровень ее в расширительном бачке будет падать. Нужно поддерживать его. Поэтому заливают снова новую тормозную жидкость до максимальной отметки. Далее процедуру повторяют еще раз. Опять садятся в кабину и создают давление в системе сцепления, нажимая несколько раз на педаль. Затем клапан откручивают и смотрят на состояние жидкости. Пузырей должно быть меньше. Процедуру повторяют до тех пор, пока воздух полностью не удалится из системы (вот почему так важно использовать прозрачный шланг).
