Как снять фару газель бизнес правую переднюю фару

Где разместить противотуманные фары на Газель Бизнес

Грузовые автомобили, используемые для ведения бизнеса, нередко эксплуатируются по 24 часа в сутки. А поскольку погодные условия существенно влияют не только на безопасность движения, но и могут ограничивать скорость доставки грузов, то владельцы автомобилей предпочитают улучшить некоторые характеристики транспортного средства.

Например, установить противотуманные фары Газель Бизнес в базовой комплектации их не имеет, тогда как одноплатформенники с Горьковского автозавода, оснащены подобными световыми приборами.

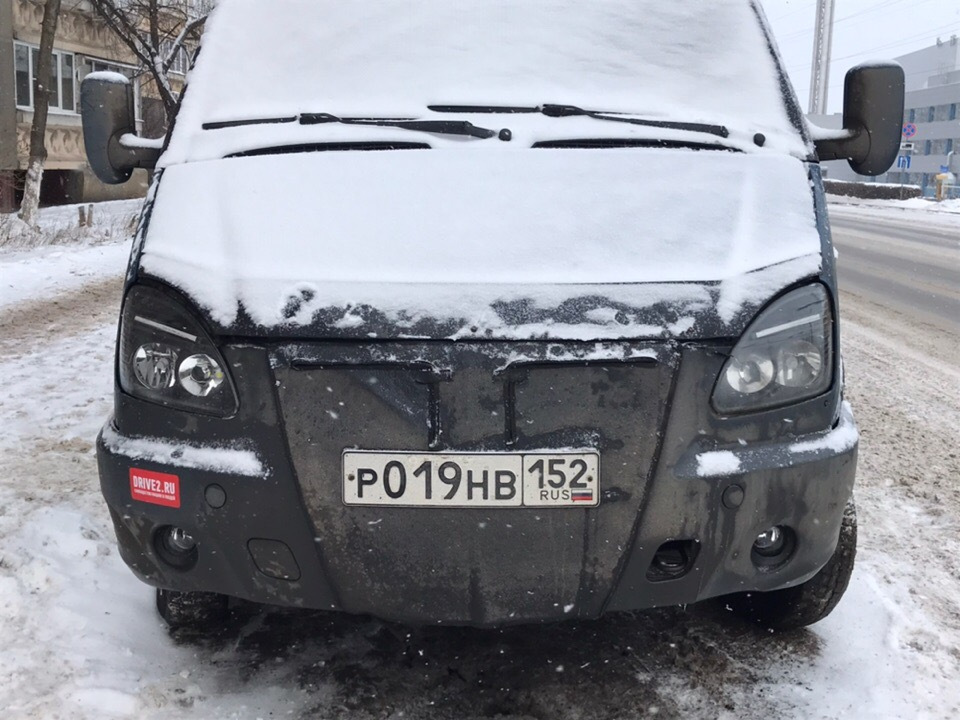

На фото интегрированные в бампер Газели противотуманки

Место установки

Традиционным местом установки дополнительных фар, включая и противотуманные, является передний бампер .

Это обусловлено несколькими факторами:

1. Требованиями ПДД, ограничивающими их расположение на автомобиле;
2. Максимальной близостью к дорожному полотну, скрытому от взгляда плотным туманом;
3. Особенностями эксплуатации автомобилей семейства Газель.

Размер фар не ограничен размерами посадочного места

Автомобили Газель предназначены для перевозки грузов по дорогам с твердым покрытием.

Поэтому, нужды их установки на крышу, как делают для транспортных средств, работающих в сложных условиях бездорожья, зачастую нет.

В большинстве случаев владелец сам определяет, где противотуманные фары, вернее их световой поток, принесет ему больше пользы:

1. Будучи установленными в переднем бампере;
2. Закрепленными на крыше (при работах в сложных условиях).

Противотуманки позволяют лучше осветить подъездные пути в темное время суток

Передний бампер

Поскольку Правилами дорожного движения (ПДД) строго оговаривается установка противотуманных фар на грузовом или легковом автомобиле исключительно парой, то логичным местом для монтажа осветительных приборов будет место под основной оптикой.

Замена стекла фары

В данном видео ролике показываю как заменить разбитое стекло фары на автомобиле Газель. АНГЕЛЬСКИЕ ГЛАЗКИ…

Авторазборка.Снимаем фару с Газели.

Как установить, снять бампер Газель Бизнес. Наш интернет-магазин: Все бампера: …

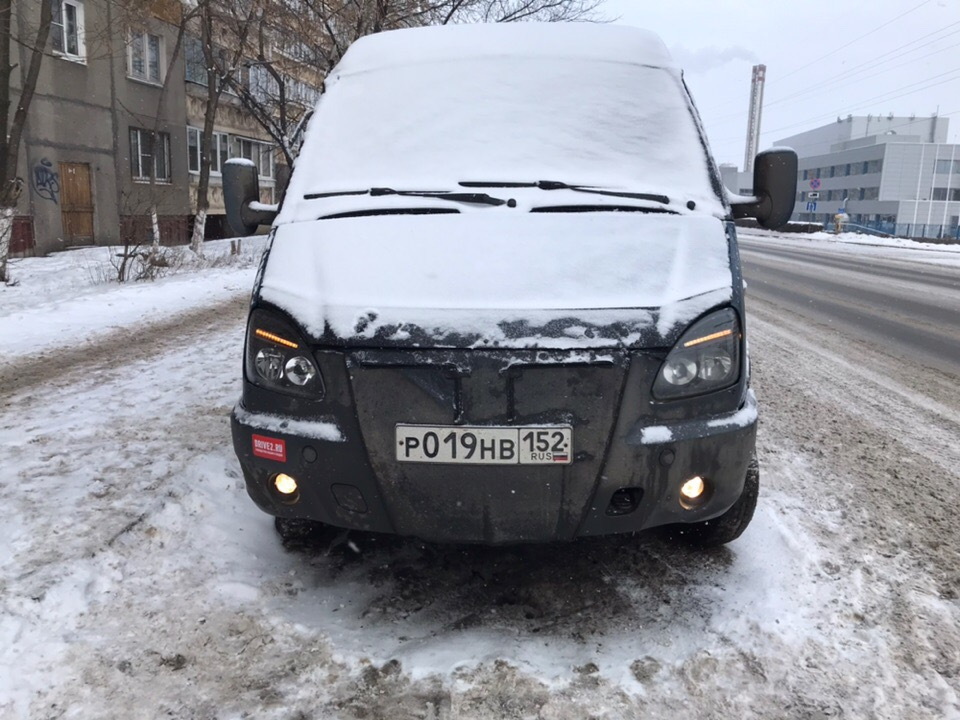

Встроенная в бампер заподлицо противотуманная фара Газель Бизнес

Второй момент, который регламентирует расположение дополнительных осветительных приборов, это параметры установки:

1. От поверхности дороги фары должны размещаться на высоте не ниже 250 мм;
2. И при этом их световой поток не должен быть выше фар ближнего света;
3. Установка противотуманных фар на Газель Бизнес должна быть симметричной относительно продольной оси самого транспортного средства;
4. Не выступать за внешние габариты авто более чем на 400 мм.

Сотрудники ГИБДД постоянно обращают внимание на дополнительные осветительные приборы транспортных средств.

А когда они установлены в переднем бампере, да еще и в штатные места, то вопросов к водителю не возникает.

Это еще один дополнительный аргумент в пользу установки противотуманок в бампере.

Крыша авто

Правилами допускается установка противотуманок на крышу автомобиля:

1. Если это полноприводный автомобиль с высокой проходимостью;
2. Если условия эксплуатации не позволяют обеспечить сохранность осветительных приборов.

При работе в сельской местности трудно обеспечить сохранность стекол, расположенных у кромки переднего бампера. Поэтому их устанавливают на крышу

Изготовление наклеек на фары поможет уберечь их от веток и мелких камешков.

Инструкция предписывает наличие специального кронштейна, который обеспечит сохранность и неизменность светового потока:

1. Допустимый вертикальный угол освещения от +15 до -10 градусов;
2. Горизонтальный угол от +45 до -10 градусов.

Порядок монтажа

При установке противотуманок своими руками или при монтаже в мастерской необходимо:

1. предусмотреть надежное крепление фар;
2. осуществить правильное подключение к электросети (см. подробнее статью схема электропроводки Газель Бизнес: отличия конструкции).

Больше всего трудностей вызывает правильность подключения противотуманок.

Ведь цена ошибки довольно велика, поскольку несоблюдение техники безопасности приводит к короткому замыканию незащищенной цепи и выходу из строя проводки и ламп накаливания.

Схема подключения противотуманок к штатной сети

Согласно требованиям ПДД, необходимо обеспечить включение света противотуманных фар только при включенных габаритных огнях.

И все другие дополнительные осветительные приборы могут подключаться только таким образом.

Приступаем к подключению:

1. Отсоединяем АКБ;
2. Прокладываем электропровода в подкапотном пространстве Газели согласно схемы и надежно их фиксируем;
3. Подключаем плюсовой провод к реле включения габаритных огней;
4. Роль минуса выполняет металлический кронштейн под фару;
5. Подключаем АКБ и проверяем работу противотуманок.

В заключение

Надеемся, что видео в этой статье поможет вам получить дополнительную информацию по данной теме. И вы без проблем сможете установить и правильно подключить противотуманные фары на своем автомобиле (см. также статью Схема электропроводки Газель: особенности монтажа).

Post Views:
3 619

( 2 оценки, среднее 3.5 из 5 )

Как снять фару газель 3302?

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

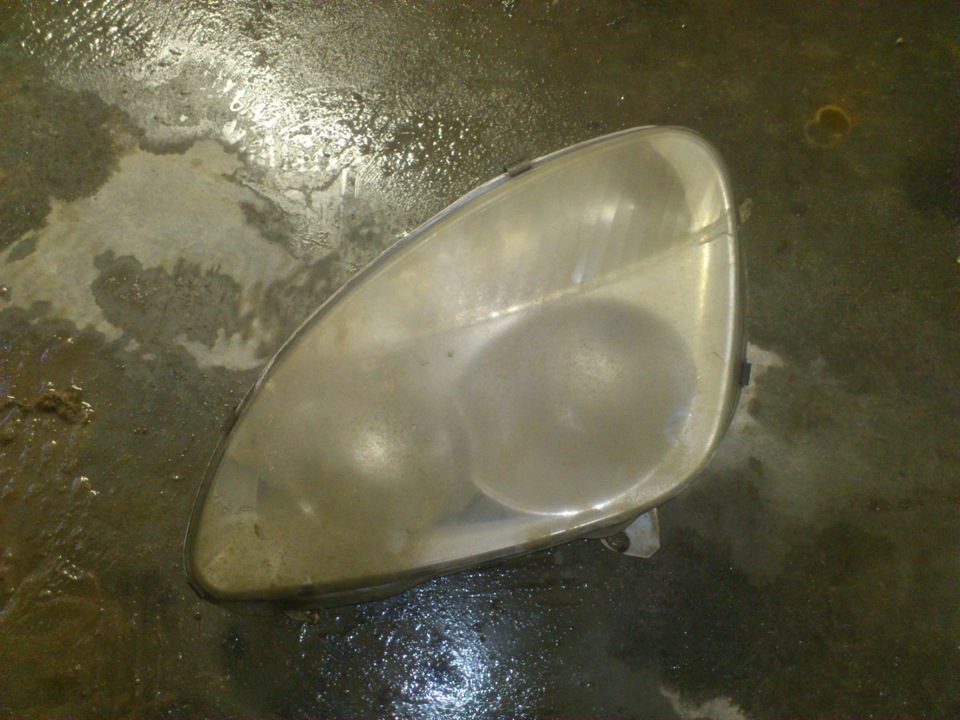

11. Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Замена лампы ближнего света газель бизнес 3302 и Некст

Замена лампочек в фарах любого автомобиля – не настолько сложное дело, чтобы обращаться за помощью на станцию техобслуживания. Сегодня мы убедимся в этом, произведя замену лампы ближнего света автомобиля ГАЗель «Бизнес» и «Next» .

Какие лампы ближнего света установлены на ГАЗелях «Next» и «Бизнес»

Семейство ГАЗель «Бизнес» (ГАЗ 3302) начало свою жизнь в 2010 году, а ГАЗель «Next» – в 2013 году. И если первая модификация, в общем, походила на свой прототип, то вторая была доработана довольно серьезно – от классической ГАЗели остались лишь рама и задний мост.

ГАЗ «Бизнес» (слева) и ГАЗ «Next»

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Внешний вид блок-фар семейства «Бизнес» (слева) и «Next»

На фото хорошо видно, что у «Бизнеса» два световых модуля головного света. Здесь за дальний и ближний свет отвечают два раздельных прибора – H1 и H7 соответственно.

Лампы ближнего (слева) и дальнего света ГАЗели «Бизнес»

У «Next» же световой модуль только один, и в нем установлена двуспиральная лампочка H4, отвечающая и за дальний, и за ближний свет.

Лампа для ГАЗ «Next»

качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Лучшие лампочки для ГАЗ «Next»

• назначение – головное освещение (дальний и ближний);
• цоколь – Н4;
• тип – галогенные.

Лучшие лампочки для ГАЗ «Бизнес»

• назначение – ближнее освещение;
• цоколь – Н7;
• тип – галогенные.

К отдельной категории можно отнести светодиодные лампы. Производителей таких приборов не так уж много, поскольку технология изготовления LED-ламп для автомобилей еще не полностью отлажена, довольно дорогостоящая и трудоемкая. Поэтому на рынке много “неправильной” продукции, которая не подходит для создания качественного света и правильной светотеневой границы.

В качестве примера можно привести российскую компанию Dled, выпускающую довольно качественную и относительно недорогую полупроводниковую продукцию, включающую автомобильные лампочки.

Светодиодная лампа компании Dled

Процесс замены на ГАЗ 3302 «Бизнес»

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Прежде всего необходимо снять защитную крышку, закрывающую лампы дальнего и ближнего света – на ГАЗели «Бизнес» эта крышка одна. Для этого отжимаем пружинный фиксатор, который я пометил стрелкой, вниз.

Фиксатор защитной крышки

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Лампа ближнего света имеет два контакта, а дальнего – 1

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Важно! Прежде чем браться за замену, необходимо отключить от аккумуляторной батареи любую из клемм, поскольку клеммы питания ламп на ГАЗели оголенные. При случайном касании ими кузова может произойти короткое замыкание со всеми вытекающими последствиями (оплавление изоляции, перегорание предохранителей и т. д.).

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

Как поменять лампу в фаре Газель «Некст»

Замена лампочки ближнего света в ГАЗели «Некст» несколько отличается, поскольку и за дальний, и за ближний свет отвечает один источник света, закрытый резиновым пыльником. Снимается пыльник довольно легко – достаточно потянуть за специально предназначенные для этого лепестки.

Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

Снятие колодки питания

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

Снятие пружинного фиксатораУстановка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Важно! Если ты коснулся баллона лампы голыми руками или замарал ее каким-либо другим образом, протри стекло чистой салфеткой, смоченной в спирте.

Нюансы модификаций и схема предохранителей

Неисправность освещения может быть вызвана не только перегоревшими лампочками. Второй по частоте причиной может стать сгоревший предохранитель. Для того чтобы его проверить и при необходимости заменить, нужно найти монтажный блок. В обеих модификациях ГАЗелей таких блоков 2: один расположен в салоне, второй – в моторном отсеке.

У модификации «Бизнес» внутрисалонный блок находится слева от водителя и закрыт защитной крышкой.

Месторасположение блока предохранителей в модификации «Бизнес»

За ближний свет левой и правой фары отвечают предохранители F2 и F3 соответственно.

Нумерация реле и предохранителей в ГАЗ 3302

В модификации «Next» предохранители, отвечающие за ближний свет, расположены на монтажном блоке. Находится он в моторном отсеке и закрыт защитной крышкой.

Местоположение подкапотного монтажного блока и нумерация предохранителей на модификации «Next»

Здесь за левую и правую фары ближнего света отвечают предохранители F9 и F10 соответственно.

Вот мы и разобрались с заменой лампочек ближнего света в автомобилях ГАЗель последних модификаций. Теперь ты сможешь провести этот несложный ремонт самостоятельно.

Источник

Как заменить и отрегулировать фары автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

11. Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Источник

Малотоннажные автомобили «ГАЗель» выпускаются с 1994 года и широко распространены в РФ в грузовых и пассажирских перевозках. Комплектация надежна, неприхотлива к качеству топлива, имеет широкую ремонтную базу. В линейке расходников второго плана стоят фары на Газель, которые потребуют ремонта на 2–3 год после покупки.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

При правильном демонтаже стекло должно выпасть целиком, но иногда оно трескается, и вынимать его приходится по частям.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

1. Снять фиксатор, который удерживает колодку с проводами.
2. Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
3. Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

ПТФ на «ГАЗели» должны включаться автономно, для этого устанавливают промежуточное реле с предохранителями цепи.

Запрещается подключать ПТФ непосредственно к цепи, питающей ходовые огни.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

Установка противотуманных фар «ГАЗель Бизнес» проводится на высоту не менее чем 25 см от поверхности дороги. Если в переднем бампере нет посадочного места под ПТФ, рекомендуется разобрать панель и вырезать два места под болты согласно правилам:

1. Соблюдать ось симметрии.
2. ПТФ расположить ниже фар головной оптики.
3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

Автомобили «ГАЗель», выпущенные после 2005 года, имеют на приборной доске центральный переключатель, который предусматривает положение для работы ПТФ. Схема подключения противотуманных фар предполагает первичную компоновку ПТФ цепи с последующим вводом ее в центральную сеть.

В комплекте к ПТФ предусматривается:

• блок-фары;
• набор электропроводки для подключения;
• реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

1. Установить фару на бампер.
2. Подсоединить к блоку провода.
3. Вывести колодку под капот.
4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
2. Завести через технологическое отверстие в салон проводку ПТФ.
3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
4. Смонтировать кнопку, подключить ее к штатной проводке.
5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Привет всем.Вчера менял фару на рабочей машине т.к. старая вся почернела.Трудностей особо нет, открутил бампер с одной стороны и вот все болты стало видно, их всего три, один под копотом, два под бампером.Старую снял, новую поставил, делов было на 15 минут.Потом отрегулировал на глаз по другой фаре и все собрал обратно))))

Всех с наступающим!)

Как снять фару на газели

Как Снять Фару Газель Бизнес

Где разместить противотуманные фары на Газель Бизнес

Грузовые автомобили, используемые для ведения бизнеса, нередко эксплуатируются по 24 часа в сутки. А поскольку погодные условия существенно влияют не только на безопасность движения, но и могут ограничивать скорость доставки грузов, то владельцы автомобилей предпочитают улучшить некоторые характеристики транспортного средства.

Например, установить противотуманные фары Газель Бизнес в базовой комплектации их не имеет, тогда как одноплатформенники с Горьковского автозавода, оснащены подобными световыми приборами.

На фото интегрированные в бампер Газели противотуманки

Место установки

Традиционным местом установки дополнительных фар, включая и противотуманные, является передний бампер .

Это обусловлено несколькими факторами:

1. Требованиями ПДД, ограничивающими их расположение на автомобиле;
2. Максимальной близостью к дорожному полотну, скрытому от взгляда плотным туманом;
3. Особенностями эксплуатации автомобилей семейства Газель.

Размер фар не ограничен размерами посадочного места

Автомобили Газель предназначены для перевозки грузов по дорогам с твердым покрытием.

Поэтому, нужды их установки на крышу, как делают для транспортных средств, работающих в сложных условиях бездорожья, зачастую нет.

В большинстве случаев владелец сам определяет, где противотуманные фары, вернее их световой поток, принесет ему больше пользы:

1. Будучи установленными в переднем бампере;
2. Закрепленными на крыше (при работах в сложных условиях).

Противотуманки позволяют лучше осветить подъездные пути в темное время суток

Передний бампер

Поскольку Правилами дорожного движения (ПДД) строго оговаривается установка противотуманных фар на грузовом или легковом автомобиле исключительно парой, то логичным местом для монтажа осветительных приборов будет место под основной оптикой.

Авторазборка.Снимаем фару с Газели.

Как установить, снять бампер Газель Бизнес. Наш интернет-магазин: Все бампера: …

Встроенная в бампер заподлицо противотуманная фара Газель Бизнес

Второй момент, который регламентирует расположение дополнительных осветительных приборов, это параметры установки:

1. От поверхности дороги фары должны размещаться на высоте не ниже 250 мм;
2. И при этом их световой поток не должен быть выше фар ближнего света;
3. Установка противотуманных фар на Газель Бизнес должна быть симметричной относительно продольной оси самого транспортного средства;
4. Не выступать за внешние габариты авто более чем на 400 мм.

Сотрудники ГИБДД постоянно обращают внимание на дополнительные осветительные приборы транспортных средств.

А когда они установлены в переднем бампере, да еще и в штатные места, то вопросов к водителю не возникает.

Это еще один дополнительный аргумент в пользу установки противотуманок в бампере.

Крыша авто

Правилами допускается установка противотуманок на крышу автомобиля:

1. Если это полноприводный автомобиль с высокой проходимостью;
2. Если условия эксплуатации не позволяют обеспечить сохранность осветительных приборов.

При работе в сельской местности трудно обеспечить сохранность стекол, расположенных у кромки переднего бампера. Поэтому их устанавливают на крышу

Изготовление наклеек на фары поможет уберечь их от веток и мелких камешков.

Инструкция предписывает наличие специального кронштейна, который обеспечит сохранность и неизменность светового потока:

1. Допустимый вертикальный угол освещения от +15 до -10 градусов;
2. Горизонтальный угол от +45 до -10 градусов.

Порядок монтажа

При установке противотуманок своими руками или при монтаже в мастерской необходимо:

1. предусмотреть надежное крепление фар;
2. осуществить правильное подключение к электросети (см. подробнее статью схема электропроводки Газель Бизнес: отличия конструкции).

Больше всего трудностей вызывает правильность подключения противотуманок.

Ведь цена ошибки довольно велика, поскольку несоблюдение техники безопасности приводит к короткому замыканию незащищенной цепи и выходу из строя проводки и ламп накаливания.

Схема подключения противотуманок к штатной сети

Согласно требованиям ПДД, необходимо обеспечить включение света противотуманных фар только при включенных габаритных огнях.

И все другие дополнительные осветительные приборы могут подключаться только таким образом.

Приступаем к подключению:

1. Отсоединяем АКБ;
2. Прокладываем электропровода в подкапотном пространстве Газели согласно схемы и надежно их фиксируем;
3. Подключаем плюсовой провод к реле включения габаритных огней;
4. Роль минуса выполняет металлический кронштейн под фару;
5. Подключаем АКБ и проверяем работу противотуманок.

В заключение

Надеемся, что видео в этой статье поможет вам получить дополнительную информацию по данной теме. И вы без проблем сможете установить и правильно подключить противотуманные фары на своем автомобиле (см. также статью Схема электропроводки Газель: особенности монтажа).

Замена передних, задних и противотуманных фар на ГАЗель Бизнес и Некст

Малотоннажные автомобили «ГАЗель» выпускаются с 1994 года и широко распространены в РФ в грузовых и пассажирских перевозках. Комплектация надежна, неприхотлива к качеству топлива, имеет широкую ремонтную базу. В линейке расходников второго плана стоят фары на Газель, которые потребуют ремонта на 2–3 год после покупки.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

При правильном демонтаже стекло должно выпасть целиком, но иногда оно трескается, и вынимать его приходится по частям.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

1. Снять фиксатор, который удерживает колодку с проводами.
2. Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
3. Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

ПТФ на «ГАЗели» должны включаться автономно, для этого устанавливают промежуточное реле с предохранителями цепи.

Запрещается подключать ПТФ непосредственно к цепи, питающей ходовые огни.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

Установка противотуманных фар «ГАЗель Бизнес» проводится на высоту не менее чем 25 см от поверхности дороги. Если в переднем бампере нет посадочного места под ПТФ, рекомендуется разобрать панель и вырезать два места под болты согласно правилам:

1. Соблюдать ось симметрии.
2. ПТФ расположить ниже фар головной оптики.
3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

Автомобили «ГАЗель», выпущенные после 2005 года, имеют на приборной доске центральный переключатель, который предусматривает положение для работы ПТФ. Схема подключения противотуманных фар предполагает первичную компоновку ПТФ цепи с последующим вводом ее в центральную сеть.

В комплекте к ПТФ предусматривается:

• блок-фары;
• набор электропроводки для подключения;
• реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

1. Установить фару на бампер.
2. Подсоединить к блоку провода.
3. Вывести колодку под капот.
4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
2. Завести через технологическое отверстие в салон проводку ПТФ.
3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
4. Смонтировать кнопку, подключить ее к штатной проводке.
5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Как снять фару газель 3302

Приветствую, дорогие товарищи!
Сегодня запись будет про стайлинг передней оптики Газели. Оптика типа “Bosch”.

Изначально, купив газель, хотел покрасить фары в черный (маски фар), чтобы выделяться, ну и вообще “хром” фары считаю скучными. Или как у Фокусов (точно во втором кузове) в дешевых комплектациях фары “хром”, в более богатых (Титаниум, например) фары имеют черные маски. Так что плюсов у меня для этой операции было с избытком. На моей газели стоят фары типа “Bosch”. Они мне более симпатичны, чем фары типа “Освар” (без отдельной секции габаритов). У этих фар для корректной работы габаритов и поворотников, по идеи, надо оставлять эти секции в родном хроме, чего я естественно делать не хотел и в последствии не стал.

Можно было бы все закрасить и дальше спокойно жить, поскольку допускаю, что даже все было бы более-менее видно, но не лежала к этому душа.

И делать все “наполовину” тоже не считаю идеальным решением. Хотя, должен признаться, смотрится достаточно строго и опрятно.

Короче говоря, я пошел своим путем.

Понадобилось:
— Светодиодная лента
— Профиль для светодиодной ленты [Артикул: SP261 в Максидоме]
— Краска черная, грунт-эмаль для пластика
— Скотч-брайт

Проделанная работа:
1. Разбираем фары
Все достаточно просто. Никакого герметика не потребуется, что очень хорошо. Не надо отскабливать старый, не надо терять время, ожидая, когда досохнет новый. Стекло крепится на четырех скобах. Снимаем скобы. Освобождаем маску фар. Держится на двух болтах под “звездочку”. T25, если не ошибаюсь. (если кто точно знает или помнит поправьте) Все, фара разобрана.

2. Покраска масок
Счищаем скотч-брайтом хром с масок. Уйдет у вас на этом дело минут 15, дай бог. Обезжириваем, красим.

3. Подготавливаем новый “поворотник+габарит”
Тут становится “не как у всех”. Для этого отмеряем нужную нам длину профиля для светодиодной ленты. Отрезаем. Отмеряем также нужную длину самой светодиодной ленты. Отрезаем. Дальше я решил покрасить в черный и сам профиль, чтобы “видно” было только рассеиватель профиля, а сам каркас слился с маской. Чтобы совместить поворотник и габарит я решил разделить светодиодную ленту, отделив одну секцию под габарит. То есть, примерно 20% ленты будут запитаны от габаритов и работать будут соответственно в этом режиме, а остальные 80% буду работать в режиме габаритов.

Вот собственно и все.

Как это смотрится в итоге:

Такие дела, товарищи.
Всем удачи и красивых доработок!

Малотоннажные автомобили «ГАЗель» выпускаются с 1994 года и широко распространены в РФ в грузовых и пассажирских перевозках. Комплектация надежна, неприхотлива к качеству топлива, имеет широкую ремонтную базу. В линейке расходников второго плана стоят фары на Газель, которые потребуют ремонта на 2–3 год после покупки.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

При правильном демонтаже стекло должно выпасть целиком, но иногда оно трескается, и вынимать его приходится по частям.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

1. Снять фиксатор, который удерживает колодку с проводами.
2. Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
3. Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

ПТФ на «ГАЗели» должны включаться автономно, для этого устанавливают промежуточное реле с предохранителями цепи.

Запрещается подключать ПТФ непосредственно к цепи, питающей ходовые огни.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

Установка противотуманных фар «ГАЗель Бизнес» проводится на высоту не менее чем 25 см от поверхности дороги. Если в переднем бампере нет посадочного места под ПТФ, рекомендуется разобрать панель и вырезать два места под болты согласно правилам:

1. Соблюдать ось симметрии.
2. ПТФ расположить ниже фар головной оптики.
3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

Автомобили «ГАЗель», выпущенные после 2005 года, имеют на приборной доске центральный переключатель, который предусматривает положение для работы ПТФ. Схема подключения противотуманных фар предполагает первичную компоновку ПТФ цепи с последующим вводом ее в центральную сеть.

В комплекте к ПТФ предусматривается:

• блок-фары;
• набор электропроводки для подключения;
• реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

1. Установить фару на бампер.
2. Подсоединить к блоку провода.
3. Вывести колодку под капот.
4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
2. Завести через технологическое отверстие в салон проводку ПТФ.
3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
4. Смонтировать кнопку, подключить ее к штатной проводке.
5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Крепление штатной фары осуществляется в трех местах, независимо от того, левая она или правая. Первые два крепления можно увидеть невооруженным глазом. Это всего два болтика диаметром под ключ «на десять». Для этого нужен гаечный ключ или головка с цифрой десять, которой маркируется любой инструмент. Лучше всего для этого подойдет накидной ключ.

Пластиковый «замок», который находится в нижней части фары, это третья точка крепления. Сложность заключается в том, что ее трудно вывести из крепления. Некоторые владельцы автомобилей, для того, чтобы добраться до крепежного элемента, снимают бамперы и подкрылки, но это довольно трудоемкий процесс. Существует способ куда проще и эффективнее.

Чтобы вывести из крепления механизм правой фары, нужно в подкапотном пространстве рядом с ней, надавить на нижнюю внешнюю часть фары изнутри, которая прилегает к крылу, тем более имеющееся там пространство легко позволяет это сделать. При этом, весь блок легко выходит из крепления.

С левой фарой вышеуказанную операцию повторить будет невозможно, так как там нет достаточного пространства для этого, а плотная компоновка всех этих кузовных элементов будет препятствовать вытягиванию ее на себя.

Чтобы снять фару, нужно поступить следующим образом. Необходимо ослабить хомут рукава воздуховода и сдвинуть его в сторону, так как он будет создавать помехи. Затем, нужно взяться за верхний край фары, слегка её расшатать и аккуратно подать вперед на 1-1,5 см. Когда она отойдет, ее можно взять за нижний край и боковые края снаружи и осторожно вытянуть налево и вперед. Процесс этот довольно трудоемкий, так как нужно все время совершать возвратно-поступательные движения, постоянно расшатывая фару. Но, только так можно вывести из зацепления замок, который держит фару.

Самое главное, это терпение и спокойствие. Обязательно нужно помнить, что использовать рекомендуется только специальные инструменты.

Обновлено: 20.03.2023

Как снять фару на газели

Фары и фонари автомобиля снимаем при их неисправности или при демонтажных работах других агрегатов.

Замена блок-фары

Отсоединяем минусовую клемму аккумулятора.

Выкручиваем два болта верхнего крепления фары к основанию рамки радиатора

Отжимаем фиксатор колодки проводов и отсоединяем колодку от разъема фары

Тянем вперед и отсоединяем гнездо шарнира нижней опоры корпуса от опоры «А» на основании рамки радиатора

Устанавливаем блок-фару в обратной последовательности.

После установки нужно проверить и отрегулировать направление света фар.

Замена противотуманной фары

Потребуются инструменты: специальная пластиковая монтажная лопатка, отвертки.

Сжимаем фиксатор крепления колодки проводов и отсоединяем колодку от цоколя лампы

Выкручиваем три винта крепления корпуса фары к бамперу

Вынимаем фару из кронштейна на бампере

Устанавливаем противотуманную фару в обратном порядке.

Подсоединяем жгут проводов к фаре и устанавливаем подкрылок.

Замена повторителя поворотов

Отсоединяем минусовую клемму аккумулятора

Поддеваем передний край фонаря специальной пластиковой монтажной лопаткой

Извлекаем повторитель из отверстия в переднем крыле

Отжимаем фиксатор крепления колодки проводов и отсоединяем колодку (не отпускайте колодку проводов в отверстие крыла, иначе придется, потом снимать подкрылок)

Замена и регулировка фар автомобиля Газель

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

При правильном демонтаже стекло должно выпасть целиком, но иногда оно трескается, и вынимать его приходится по частям.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

11. Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Замена лампы ближнего света газель бизнес 3302 и Некст

Замена лампочек в фарах любого автомобиля – не настолько сложное дело, чтобы обращаться за помощью на станцию техобслуживания. Сегодня мы убедимся в этом, произведя замену лампы ближнего света автомобиля ГАЗель «Бизнес» и «Next» .

Какие лампы ближнего света установлены на ГАЗелях «Next» и «Бизнес»

Семейство ГАЗель «Бизнес» (ГАЗ 3302) начало свою жизнь в 2010 году, а ГАЗель «Next» – в 2013 году. И если первая модификация, в общем, походила на свой прототип, то вторая была доработана довольно серьезно – от классической ГАЗели остались лишь рама и задний мост.

ГАЗ «Бизнес» (слева) и ГАЗ «Next»

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Внешний вид блок-фар семейства «Бизнес» (слева) и «Next»

На фото хорошо видно, что у «Бизнеса» два световых модуля головного света. Здесь за дальний и ближний свет отвечают два раздельных прибора – H1 и H7 соответственно.

Лампы ближнего (слева) и дальнего света ГАЗели «Бизнес»

У «Next» же световой модуль только один, и в нем установлена двуспиральная лампочка H4, отвечающая и за дальний, и за ближний свет.

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

1. Снять фиксатор, который удерживает колодку с проводами.
2. Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
3. Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Как снять фары на Газон некст

Как заменить лампочку фары «ГАЗон NEXT»! Как разобрать фару? Газель. Подробнее

Как поменять лампу. Газон NEXT Подробнее

Фара газон некст замена лампочки Подробнее

Газое Некст. Как снять переднюю фару. Замена лампочки габаритного огня в передней фаре. Подробнее

Снимаем фару на Газон Некст Подробнее

ГАЗОН НЕКСТ ТАК ЛИ ПРОСТО ЗАМЕНИТЬ ЛАМПОЧКИ В ПЕРЕДНЕЙ ФАРЕ И СМЫСЛ В АНТИВАНДАЛЬНОМ ВИНТЕ. Подробнее

Установка LED ламп на Газон некст Подробнее

Установка подсветки двери на Газон Некст Подробнее

Замена лампочек ходового огня на Газоне NEXT. Подробнее

Установка и подключение диодных фар на Газон Next. И что для этого надо. Подробнее

Джойстик газон NEXT. Особенности установки. Поставить можно и на 3309. Подробнее

Как поменять переднюю фару на Газель некст Подробнее

Установил 2DIN магнитолу, вариант подключения ПТФ . (Газон Некст, Эксплуатация, модернизация) Подробнее

Замена фары на Газели Подробнее

Туманки диодные, ставим в Газель Подробнее

Что будет если снять торцевой колпачок с фары. Подробнее

Как снять / установить крыло Газель Некст Подробнее

Газ 3308 лампа фара 24v 100w Газ, Паз, Урал, Камаз, Маз. подарок Павел Веремеев Подробнее

Как поменять лампу ближнего света на Газели Бизнес и Next

Какие лампы ближнего света установлены на ГАЗелях «Next» и «Бизнес»

ГАЗ «Бизнес» (слева) и ГАЗ «Next»

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Внешний вид блок-фар семейства «Бизнес» (слева) и «Next»

На фото хорошо видно, что у «Бизнеса» два световых модуля головного света. Здесь за дальний и ближний свет отвечают два раздельных прибора – H1 и H7 соответственно.

Лампы ближнего (слева) и дальнего света ГАЗели «Бизнес»

Лампа для ГАЗ «Next»

Рейтинг качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Лучшие лампочки для ГАЗ «Next»

• назначение – головное освещение (дальний и ближний);
• цоколь – Н4;
• тип – галогенные.

Лучшие лампочки для ГАЗ «Бизнес»

• назначение – ближнее освещение;
• цоколь – Н7;
• тип – галогенные.

Светодиодная лампа компании Dled

Процесс замены на ГАЗ 3302 «Бизнес»

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Прежде всего необходимо снять защитную крышку, закрывающую лампы дальнего и ближнего света – на ГАЗели «Бизнес» эта крышка одна. Для этого отжимаем пружинный фиксатор, который я пометил стрелкой, вниз.

Фиксатор защитной крышки

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Важно! Прежде чем браться за замену, необходимо отключить от аккумуляторной батареи любую из клемм, поскольку клеммы питания ламп на ГАЗели оголенные. При случайном касании ими кузова может произойти короткое замыкание со всеми вытекающими последствиями (оплавление изоляции, перегорание предохранителей и т. д.).

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

Как поменять лампу в фаре Газель «Некст»

Замена лампочки ближнего света в ГАЗели «Некст» несколько отличается, поскольку и за дальний, и за ближний свет отвечает один источник света, закрытый резиновым пыльником. Снимается пыльник довольно легко – достаточно потянуть за специально предназначенные для этого лепестки.

Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

Снятие колодки питания

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

Снятие пружинного фиксатора
Установка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Важно! Если ты коснулся баллона лампы голыми руками или замарал ее каким-либо другим образом, протри стекло чистой салфеткой, смоченной в спирте.

Нюансы модификаций и схема предохранителей

У модификации «Бизнес» внутрисалонный блок находится слева от водителя и закрыт защитной крышкой.

Месторасположение блока предохранителей в модификации «Бизнес»

За ближний свет левой и правой фары отвечают предохранители F2 и F3 соответственно.

Нумерация реле и предохранителей в ГАЗ 3302

В модификации «Next» предохранители, отвечающие за ближний свет, расположены на монтажном блоке. Находится он в моторном отсеке и закрыт защитной крышкой.

Местоположение подкапотного монтажного блока и нумерация предохранителей на модификации «Next»

Здесь за левую и правую фары ближнего света отвечают предохранители F9 и F10 соответственно.

Вот мы и разобрались с заменой лампочек ближнего света в автомобилях ГАЗель последних модификаций. Теперь ты сможешь провести этот несложный ремонт самостоятельно.

Замена ламп, снятие фары

Для замены ламп в фаре при выключенном зажигании…

…поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары…

…снимаем соединительную колодку с выводов лампы ближнего-дальнего света.

Выводим усики пружинного фиксатора из пазов…

…и вынимаем неисправную лампу.

ВНИМАНИЕ
Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев. Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света…

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу.

…проводов питания ламп…

…и электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта…

…головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову.

Как Снять Фару С Газели

Автомобиль оснащен двумя прямоугольными фарами с двойной галогенной лампой АКГ12-6055-1, мощностью 55/60 Вт (короткая /Дальний свет) и лампа разрыв А12 мощность 4 Вт.

На автомобильные запчасти установлена ​​фара электрического управления, которая контролирует направление лучей в зависимости от нагрузки на автомобиль.

Ручка управления расположена на левой стороне панели приборов.

Боковое освещение, подсветка приборов и фара включаются центральным выключателем света, который имеет резистор для регулировки яркости ламп приборов.

Маяк с ближний свет на Дальний свет переключатели левой рулевой колонки.

Замена ламп, снятие фары

1. Чтобы заменить лампы фар при выключенном зажигании, поверните крышку лампы против часовой стрелки и снимите ее.

2. Чтобы заменить лампу налобного фонаря, снимите соединительный блок с клемм мигающей лампы. Дальний свет.

3. Выведите фиксатор антенны из пазов

4. Снимите неисправную лампу.

Сменные стеклянные фары

В этом видео я покажу вам, как заменить битое стекло огни на машине Газель. Ангельские глаза

Автоматизация. Снимаем фару с газели.

черный огни на Газель, тюнинг оптики с ходовыми огнями и линзами. RS 09934 Купить. www.pro-sport.ru.

Установите новую лампу в обратном порядке.

Галогенную лампу нельзя брать со стеклянной колбой руками, чтобы не оставить отпечатки пальцев. Если это произошло, протрите лампу спиртом. В противном случае лампа может погаснуть при включении.

5. Чтобы заменить лампочку бокового света, выньте патрон.

6. Слегка нажав на лампочку и включив ее по часовой стрелке, удалить лампу.

7. Чтобы снять фару, отсоедините блок питания лампы.

8. Отсоедините блок управления дальностью света фар.

9. Используя головку «10», снимите болт фары в моторном отсеке.

10. Используйте клавишу «10», чтобы открутить два болта

11. Снимите фару.

12. Если взлетать бампер мешает свету; Сначала мы ослабляем затягивание двух крепежные болты крепления фар к кузову.

Заменить фару. Перед затяжкой крепежные болты отрегулируйте положение корпуса фары относительно частей автомобиля, которые к нему подключены. После сборки проверьте регулировку.

Как снять фару на газели старого образца

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель ).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Крепление штатной фары осуществляется в трех местах, независимо от того, левая она или правая. Первые два крепления можно увидеть невооруженным глазом. Это всего два болтика диаметром под ключ «на десять». Для этого нужен гаечный ключ или головка с цифрой десять, которой маркируется любой инструмент. Лучше всего для этого подойдет накидной ключ.

Пластиковый «замок», который находится в нижней части фары, это третья точка крепления. Сложность заключается в том, что ее трудно вывести из крепления. Некоторые владельцы автомобилей, для того, чтобы добраться до крепежного элемента, снимают бамперы и подкрылки, но это довольно трудоемкий процесс. Существует способ куда проще и эффективнее.

Чтобы вывести из крепления механизм правой фары, нужно в подкапотном пространстве рядом с ней, надавить на нижнюю внешнюю часть фары изнутри, которая прилегает к крылу, тем более имеющееся там пространство легко позволяет это сделать. При этом, весь блок легко выходит из крепления.

С левой фарой вышеуказанную операцию повторить будет невозможно, так как там нет достаточного пространства для этого, а плотная компоновка всех этих кузовных элементов будет препятствовать вытягиванию ее на себя.

Чтобы снять фару, нужно поступить следующим образом. Необходимо ослабить хомут рукава воздуховода и сдвинуть его в сторону, так как он будет создавать помехи. Затем, нужно взяться за верхний край фары, слегка её расшатать и аккуратно подать вперед на 1-1,5 см. Когда она отойдет, ее можно взять за нижний край и боковые края снаружи и осторожно вытянуть налево и вперед. Процесс этот довольно трудоемкий, так как нужно все время совершать возвратно-поступательные движения, постоянно расшатывая фару. Но, только так можно вывести из зацепления замок, который держит фару.

Самое главное, это терпение и спокойствие. Обязательно нужно помнить, что использовать рекомендуется только специальные инструменты.

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Чтобы отрегулировать фары на газели, понадобятся:

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.
Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Газель Бизнес (2018 год). Регулировка света фар

Конечно речь пойдет не о девушке по имени Света, а о головном свете (освещении) автомобиля. Честно говоря, простенький рейс Домодедово-Ярославль-Иваново-Владимир-Рязань оказался довольно не простым.Об этом позже в блоге.По пути на загрузку и обратно, когда стемнело, водители встречных машин просили убрать дальний, переключиться. Но переключаться и опускать корректор было уже некуда! Погода была чичер! И особенно нервные со своим эго-я! И на дурь врубленным дальним! За…ли! В дороге с этим никак…До дому! Вот и решил я позаботиться о встречке…Хотя справедливости ради надо отметить, что газелька давно не на дорогу, а по кустам смотрела, по обочинам :-А кто у нас там какает…Но все сегодня-завтра, так и дотянули!

=============================================
Суть
можно почитать. Так посмотрим, что нам диктует букварь…Руководство по эксплуатации: Нанесите линию по центрам фар на расстоянии 5 метров на экране…Идите в …опу! Почему? Ща поясню…

Надо делать качественные расходники-раз, а лампочки являются таковыми…И не давать дебилам принимать дебильные законы! А уж ежели, как в евро…опе! Так и контроль существенный за исполнением продукции, с помощью коих их закон подстраиваем мы! Это лирика! Лампочки, не помню названия уж…Да и не столь важно! Нареканий к ним не имел, но время, постоянная работа в жестких температурных рамках, косит нить накала или свечения…По фиг, вы поняли. Корректоры, которые от наших европейских дорог! Просто разбалтываются! По сему постоянно свет на машинах то как у Краморова-покойника, то в разбежку! В разбежку стали и на моей газели. По девятке помню, механизм как делал, на жигулях вообще! Думал с легкой поправкой и на газели прокатит, нет, не прокатило! Ошибся мальца. Выехали на бывший аэродром.Заросший, захламленный.А когда-то действующий по приему и базированию стратегических бомбардировщиков-Ан 2!Среди врагов -кукурузник! Много сельхозвредителей, жрущих посевы местных колхозов, с опаской прислушиваются…О чем это я? А! Да! О свете… Более-менее горизонтальная площадь. На девятке мне хватало 15 шагов на опущенном корректоре и 24 на поднятом. Думал газель повыше-просчитался! Это я забегая вперед. Вообщем, я как всегда не навязываю, но просто поделюсь тем, чем сам пользуюсь.Вы можете пересчитать, доработать, или вообще внимания не обращать-неважно! Главное было б сказано и предоставлено! Я пробовал как-то заморачиваться, линуя стену, скажу не вариант для меня.Либо слепил и не видел асфальта, либо светил под себя.Поэтому праздным образом дошел до этого метода.Т.е пятно света опустить на предполагаемый участок дороги на котором при возникшем препятствии я смогу своевременно обработать инфу и принять решение! Сильно сказано! Да?! Черта с два! Верно сказано…Иначе зачем светить? Забегая в сторону, скажу, что многие газелисты в частности увлекаясь илюминацией, просто не задумываются об этом! Влепят кругляши перед решеткой радиатора и светят в небо (в туман особенно видно) Почему? Ну по разным причинам, возможно дохлые на ножках падают на прожектора, когда масло смотрят, а назад вернуть… К своим баранам: В качестве маяка взял деревянный ящик, он как раз поставленный на папа по центру фары. Установил на 30 шагов.Строго следуя прямого направления машины и правой фаре соответственно. Это правая обочина. Отключил левую фару. Смотрим…Ящик в легком блике светотени, и не освещен. На фаре газели -бизнес- два винта регулировки.Под шестигранник на 6мм -это в вертикальной плоскости(выше-ниже). И пластмассовая это по горизонтали (право-лево). Сначала подогнал горизонт-ящик появился в свете, потом вертикаль… В центре пятна появился ящик. Корректор на подъем, нужно чтобы тень от ящика прорезала пятно света которая за ним, ровно на его высоту. Можно просто прибавить на полтора шага равное делениям на шкале регулятора корректора. Или шаг зависит от лампочек.Далее к правой фаре трудно добраться, я просто ее закрывал, тут может быть ошибка! Ящик не надо ставить так же к левой фаре, смещаем на шаг, но это потом! Сейчас левую фару надо подогнать вот таким углом от пятна света к ящику.

Читать дальше: Ваз 2107 с будкой как называется

Это все на задранном ввысь корректоре! Далее ящик на шаг влево, он не должен быть освещен, он просто должен быть видим! Все! Для чего это? Можно поехать отдать бабки и тебе отрегулируют! Каждому свое…Я предпочитаю не стандарты и ни хрена не видеть, да еще это все за деньги! Я предпочитаю людям не с…ть(встречных не слепить), и быть в теме-видеть дорогу.

Этим методом я добиваюсь того, что описал и не более. Скажу, что он на стене соответствует тем стандартам, какие описывают в книге, лишь с маленькой поправкой галки от левой фары.Сами смотрите.

Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Читать дальше: Вал распределительный змз 511

Расположение регуляторов направления пучков света на корпусе фары.

1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости.

Устанавливаем переключатель корректора света фар в положение «» и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

Поворачивая винт, изменяем положение пучка света фaры в горизонтальной плоскости.

Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости.

При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рисунок), а место излома пучка (точка пересечения горизонтального и наклонного участков светового пучка) – с вертикальной линией, соответствующей центру данной фары.

Разметка экрана для регулировки направления пучков света фар.

а – фары с маркировкой « ^ L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.

Аналогично регулируем направление светового пучка другой фары.

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Не регулируются фары на газели

Пролог
можно не читать.

Конечно речь пойдет не о девушке по имени Света, а о головном свете (освещении) автомобиля. Честно говоря, простенький рейс Домодедово-Ярославль-Иваново-Владимир-Рязань оказался довольно не простым.Об этом позже в блоге.По пути на загрузку и обратно, когда стемнело, водители встречных машин просили убрать дальний, переключиться. Но переключаться и опускать корректор было уже некуда! Погода была чичер! И особенно нервные со своим эго-я! И на дурь врубленным дальним! За…ли! В дороге с этим никак…До дому! Вот и решил я позаботиться о встречке…Хотя справедливости ради надо отметить, что газелька давно не на дорогу, а по кустам смотрела, по обочинам :-А кто у нас там какает…Но все сегодня-завтра, так и дотянули!

=============================================
Суть
можно почитать. Так посмотрим, что нам диктует букварь…Руководство по эксплуатации: Нанесите линию по центрам фар на расстоянии 5 метров на экране…Идите в …опу! Почему? Ща поясню…

Надо делать качественные расходники-раз, а лампочки являются таковыми…И не давать дебилам принимать дебильные законы! А уж ежели, как в евро…опе! Так и контроль существенный за исполнением продукции, с помощью коих их закон подстраиваем мы! Это лирика! Лампочки, не помню названия уж…Да и не столь важно! Нареканий к ним не имел, но время, постоянная работа в жестких температурных рамках, косит нить накала или свечения…По фиг, вы поняли. Корректоры, которые от наших европейских дорог! Просто разбалтываются! По сему постоянно свет на машинах то как у Краморова-покойника, то в разбежку! В разбежку стали и на моей газели. По девятке помню, механизм как делал, на жигулях вообще! Думал с легкой поправкой и на газели прокатит, нет, не прокатило! Ошибся мальца. Выехали на бывший аэродром.Заросший, захламленный.А когда-то действующий по приему и базированию стратегических бомбардировщиков-Ан 2!Среди врагов -кукурузник! Много сельхозвредителей, жрущих посевы местных колхозов, с опаской прислушиваются…О чем это я? А! Да! О свете… Более-менее горизонтальная площадь. На девятке мне хватало 15 шагов на опущенном корректоре и 24 на поднятом. Думал газель повыше-просчитался! Это я забегая вперед. Вообщем, я как всегда не навязываю, но просто поделюсь тем, чем сам пользуюсь.Вы можете пересчитать, доработать, или вообще внимания не обращать-неважно! Главное было б сказано и предоставлено! Я пробовал как-то заморачиваться, линуя стену, скажу не вариант для меня.Либо слепил и не видел асфальта, либо светил под себя.Поэтому праздным образом дошел до этого метода.Т.е пятно света опустить на предполагаемый участок дороги на котором при возникшем препятствии я смогу своевременно обработать инфу и принять решение! Сильно сказано! Да?! Черта с два! Верно сказано…Иначе зачем светить? Забегая в сторону, скажу, что многие газелисты в частности увлекаясь илюминацией, просто не задумываются об этом! Влепят кругляши перед решеткой радиатора и светят в небо (в туман особенно видно) Почему? Ну по разным причинам, возможно дохлые на ножках падают на прожектора, когда масло смотрят, а назад вернуть… К своим баранам: В качестве маяка взял деревянный ящик, он как раз поставленный на папа по центру фары. Установил на 30 шагов.Строго следуя прямого направления машины и правой фаре соответственно. Это правая обочина. Отключил левую фару. Смотрим…Ящик в легком блике светотени, и не освещен. На фаре газели -бизнес- два винта регулировки.Под шестигранник на 6мм -это в вертикальной плоскости(выше-ниже). И пластмассовая это по горизонтали (право-лево). Сначала подогнал горизонт-ящик появился в свете, потом вертикаль… В центре пятна появился ящик. Корректор на подъем, нужно чтобы тень от ящика прорезала пятно света которая за ним, ровно на его высоту. Можно просто прибавить на полтора шага равное делениям на шкале регулятора корректора. Или шаг зависит от лампочек.Далее к правой фаре трудно добраться, я просто ее закрывал, тут может быть ошибка! Ящик не надо ставить так же к левой фаре, смещаем на шаг, но это потом! Сейчас левую фару надо подогнать вот таким углом от пятна света к ящику.

Это все на задранном ввысь корректоре! Далее ящик на шаг влево, он не должен быть освещен, он просто должен быть видим! Все! Для чего это? Можно поехать отдать бабки и тебе отрегулируют! Каждому свое…Я предпочитаю не стандарты и ни хрена не видеть, да еще это все за деньги! Я предпочитаю людям не с…ть(встречных не слепить), и быть в теме-видеть дорогу.

Этим методом я добиваюсь того, что описал и не более. Скажу, что он на стене соответствует тем стандартам, какие описывают в книге, лишь с маленькой поправкой галки от левой фары.Сами смотрите.

Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Читайте также:



• Porsche cayenne горит восклицательный знак



• Какие лампы идут в противотуманные фары камри 50



• Горит есп форд мондео 4



• Регулировка фар мерседес w168



• Блок pcm мазда 3 где находится
