Что у нас есть?

Пример будем приводить на конфигурации «Управление производственным предприятием» версии 1.3. В информационной базе для всех элементов справочника «Организации» добавлены свойства «Основной склад», «Связанный контрагент» и «Страна размещения». Нам нужно создать отчет в системе компоновки данных (СКД), в котором мы сможем накладывать отбор по дополнительным характеристиками организаций.

При этом мы будем использовать стандартный функционал СКД для работы с характеристиками объектов. Также рассмотрим особенность разработки подобных отчетов, а именно — отсутствие возможности использовать дополнительные характеристики в конструкторе схемы компоновки данных в режиме «Конфигуратор». Последнее не позволяет использовать поля характеристик в настройке выводимых полей в отчете, отборах, группировка в структуре отчета и так далее.

Создаем отчет и настраиваем характеристики

Создадим простой отчет. В нем будет один набор данных со следующим запросом:

ВЫБРАТЬ
  Организации.Ссылка КАК Организация,
  Организации.ИНН,
  Организации.КПП
ИЗ
  Справочник.Организации КАК Организации

Структура отчета будет иметь вывод только по детальным записям со всеми полями, выбираемыми в запросе. В конструкторе настройка структуры отчета будет выглядит следующим образом:

На скриншоте ниже представлен вывод отчета с текущими настройками.

Отлично. Теперь перейдем к настройке характеристик, но перед этим напомню в общих чертах работу механизма характеристик в большинстве типовых конфигураций, в том числе и УПП. Для этого используются несколько объектов конфигурации.

• План видов характеристик СвойстваОбъектов
• Регистр сведений ЗначенияСвойствОбъектов

Графически связь между объектом информационной базы и его характеристиками можно изобразить по такой схеме:

Опишем схему подробнее. В регистре сведений ЗначенияСвойствОбъектов в измерении Объект содержится ссылка на элемент информационной базы, для которого сохраняется свойство. В нашем примере это ссылка на элемент справочника Организации. Все возможные свойства объекта определяются в плане видов характеристик (ПВХ) СвойстваОбъектов. Значение характеристики, сохраняемое в регистре сведений, зависиот от доступных типов данных для элемента плана видов характеристик, записанного в измерение Свойство. Это описание должно дать лишь общее представление о механизме доп.свойств. На практике он сложнее.

Теперь перейдем к настройке характеристик в схеме компоновки данных. Для этого запустим конструктор запроса и перейдем на вкладку «Характеристики». Здесь нужно добавить поле связи объекта информационной базы с таблицами свойств и значений свойств. Ранее мы рассматривали схему связи между объектами конфигурации для хранения доп.свойств/характеристик. В соответствии с этой информацией настройка будет следюущей:

После этого запрос набора данных дополнится инструкциями получения характеристик объектов.

ВЫБРАТЬ
  Организации.Ссылка КАК Организация,
  Организации.ИНН,
  Организации.КПП
ИЗ
  Справочник.Организации КАК Организации
// Доп. инструкции для получения характеристик
{ХАРАКТЕРИСТИКИ
  ТИП(Справочник.Организации)
  ВИДЫХАРАКТЕРИСТИК ПланВидовХарактеристик.СвойстваОбъектов
  ПОЛЕКЛЮЧА Ссылка
  ПОЛЕИМЕНИ Наименование
  ПОЛЕТИПАЗНАЧЕНИЯ ТипЗначения
  ЗНАЧЕНИЯХАРАКТЕРИСТИК РегистрСведений.ЗначенияСвойствОбъектов
  ПОЛЕОБЪЕКТА Объект
  ПОЛЕВИДА Свойство
  ПОЛЕЗНАЧЕНИЯ Значение}

На этом все. Функционал отчета теперь позволяет выбрать поля дополнительных характеристик в отчете (поля вывода, отборы и т.д.). Но есть одно НО. Использовать эти поля в настройках отчета мы можем только в режиме 1С:Предприятия. В конфигураторе мы не можем увидеть поля характеристик, что логично, ведь характеристики вводятся пользователем и хранятся в информационной базе.

Но если есть необходимость, мы можем добавить поля характеристик, например, в отбор перед его открытием. Рассмотрим небольшой пример.

Программная работа с характеристиками

При открытии формы отчета выполним следующим программный код:

ТекущиеНастройки = КомпоновщикНастроек.Настройки;
КоллекцияОтборов = ТекущиеНастройки.Отбор.Элементы;

// Добавляем отбор по доп. реквизиту номенклатуры "Основной склад"
НовЭл = КоллекцияОтборов.Добавить(Тип("ЭлементОтбораКомпоновкиДанных"));
НовЭл.ВидСравнения = ВидСравненияКомпоновкиДанных.Равно;
НовЭл.ЛевоеЗначение = Новый ПолеКомпоновкиДанных("Организация.[Основной склад]");
НовЭл.Использование = Ложь;

// Добавляем отбор по доп. реквизиту номенклатуры "Страна размещения"
НовЭл = КоллекцияОтборов.Добавить(Тип("ЭлементОтбораКомпоновкиДанных"));
НовЭл.ВидСравнения = ВидСравненияКомпоновкиДанных.Равно;
НовЭл.ЛевоеЗначение = Новый ПолеКомпоновкиДанных("Организация.[Страна размещения]");
НовЭл.Использование = Ложь;

// Добавляем отбор по доп. реквизиту номенклатуры "Связанный контрагент"
НовЭл = КоллекцияОтборов.Добавить(Тип("ЭлементОтбораКомпоновкиДанных"));
НовЭл.ВидСравнения = ВидСравненияКомпоновкиДанных.Равно;
НовЭл.ЛевоеЗначение = Новый ПолеКомпоновкиДанных("Организация.[Связанный контрагент]");
НовЭл.Использование = Ложь;

Тогда если мы посмотрим в отбор отчета в режиме 1С:Предприятие, то увидим следующиую картину:

Таким образом, мы программно добавили отбор по дополнительным характеристикам справочника Организации, не смотря на то, что в конструкторе СКД эти поля не были доступны. Обратите внимание на синтаксис определения поля компоновки данных.

Новый ПолеКомпоновкиДанных("Организация.[Связанный контрагент]")

а именно на текст [Связанный контрагент]. Если мы напишем вот так:

Новый ПолеКомпоновкиДанных("Организация.СвязанныйКонтрагент"),

то при запуске отчета СКД неправильно определит поля компоновки. В настройках поля отбора будут выделены как некорректные:

Для дополнительных свойст и реквизитов, которые не доступны в конструкторе СКД, при программном обращении необходимо использовать следующий синтаксис:

Новый ПолеКомпоновкиДанных(".[]")

Таким образом, мы можем устанавливать настройки отчета, даже если поля недоступны в конструкторе СКД.

Вывод

Использование настройки характеристик в СКД позволяет значительно упростить разработку сложных отчетов. Несмотря на некоторые недостатки в работе, такие как отсутствие возможности настройки отбора по доп. свойствам в конструкторе и т.д., механизм характеристик можно считать значительным шагом в упрощении разработки отчетов в системе 1С:Предприятие.

В статье мы рассмотрели далеко не все возможности характеристик в СКД. За рамками статьи остались такие возможности как: произвольное определение источников данных, как для свойств, так и для значений характеристик, а также отбор по владельцу для всех доступных характеристик в информационной базе и многое другое. Тема большая, есть куда расширять круг своих знания.

Содержание:

1.      Механизм учета поставщиков и производителей в 1С СКД с использованием характеристик номенклатуры.

2.      Схема хранения данных.

3.      Два способа формирования отчета в СКД 1С 8.3.

Добрый день, уважаемые коллеги. Сегодня рассмотрим пример использования характеристик в СКД (Система компоновки данных).

1.      Механизм учета поставщиков и производителей в 1С СКД с использованием характеристик номенклатуры

Для примера будем использовать простую конфигурацию для учета отопительного оборудования. Учет по поставщикам и производителям будем вести с использованием характеристик номенклатуры в 1С 8.3.

Реализация.

Создадим два справочника – «Номенклатура» и «ХарактеристикиНоменклатуры».

Рис.1

Для того чтобы можно было однозначно соотнести значение характеристики и номенклатуры, справочник «ХарактеристикиНоменклатуры» будет подчинен справочнику «Номенклатура».

Создадим документ «ПоступлениеТоваров» с табличной частью «ТабличнаяНоменклатура» и реквизитами табличной части: «Номенклатура» с типом «СправочникСсылка.Номенклатура», «Характеристика» с типом «СправочникСсылка.ХарактеристикиНоменклатуры» и «Количество» с типом «Число».

Рис.2

Создадим регистр накопления в 1С 8.3 «ОстаткиНоменклатуры» для хранения остатков номенклатуры в разрезе характеристик:

Рис.3

Для документа «ПоступлениеТоваров» сформируем код для движения по регистру «ОстаткиНоменклатуры»:

Рис.4

Создадим в 1С:Предприятие 8.3 документ «Поступления товаров» и оприходуем две номенклатуры. Первая – котел газовый «VAILLANT TURBOFIT» с характеристиками производитель «VAILLANT» и поставщик «Поставщик1», производитель «VAILLANT» и поставщик «Поставщик2». Вторая – котел газовый «ВАХI BASIC» с характеристиками производитель «BAXI» и поставщик «Поставщик2», производитель «BAXI» и поставщик «Поставщик1»:

Рис.5

Сформированные движения документом:

Рис.6

После того как был оприходован товар, нам необходимо проконтролировать остатки товара в разрезе характеристик. Для этого создадим отчет «ОстаткиТоваров» с использованием СКД:

Рис.7

Рис.8

Рис.9

Сформируем в 1С:Предприятие 8.3 отчет:

Рис.10

Отчет, как мы и задумывали, вывел остатки номенклатуры в разрезе Характеристик – все хорошо. Усложним задачу. Попробуем отобрать в отчет только ту номенклатуру поставщиком, которой является «Поставщик2». Перейдем в настройки и реализуем отбор:

Рис.11

Как мы могли убедиться, такой отбор установить невозможно для данной реализации задачи, потому что характеристика номенклатуры у нас представлена в виде строки. Чтобы реализовать возможность отбора по значениям характеристики номенклатуры, введем в нашу конфигурацию новый объект метаданных «План видов характеристик», который позволит нам реализовать возможность отбора по значениям характеристики номенклатуры.

2.      Схема хранения данных

Концепция хранения данных будет следующая:

Рис.12

Поясним схему хранения данных:

В плане видов характеристик «Свойства Номенклатуры» мы будем хранить множество свойств характеристик номенклатуры таких как, например, «Поставщик», «Производитель».

В справочнике «Значение Свойства» будем хранить множество значений свойства характеристики таких, как например «Поставщик1», «Поставщик2», «BAXI» и так далее. Справочник сделаем подчиненным плану видов характеристик для построения однозначного соответствия «свойство -> значение свойства».

Для связи характеристики, свойства, значения свойства создадим регистр сведений «Значения Характеристик». В регистре сведений соответственно определим реквизиты: «Объект». Для него установим свойство «Ведущее» в значение «Истина» для удобного заполнения регистра из характеристики, «Свойство» для хранения ссылка на свойство характеристики и ресурс «Значение» для хранения ссылки на значение свойства.

После изменения конфигурации внесем данные свойств и значений характеристик номенклатуры.

Пример:

Рис.13

3.      Два способа формирования отчета в СКД 1С 8.3.

После проделанной работы попробуем снова сформировать отчет с отбором по значению свойства характеристики. И что мы видим? Ничего у нас не получилось. Почему? Мы организовали схему хранения данных, которая позволяет нам производить отборы, а отборы так и остались недоступными. Для решения данной проблемы существует два способа:

Первый способ – модификация нашего отчета. Откроем схему компоновки данных нашего отчета, откроем в конструкторе запроса «Запрос» и перейдем на закладку «Характеристики». Добавим следующую строку:

Рис. 14

Поясним, что мы сделали:

1.      Описание списка характеристик:

·         Указали «Тип», для которого определяются характеристики «СправочникСсылка.ХарактеристикиНоменклатуры».

·         Указали, как мы будем получать данные из «Запроса» или «Таблицы» данных. Поле «Источник видов» — «Таблица».

·         Указали, в какой таблице данных метаданных поле «Виды характеристик» находятся данные с описанием свойств характеристик «ПланВидовХарактеристик.СвойстваНоменклатуры».

·         Указали, по какому полю таблице данных метаданных «ПланВидовХарактеристик.СвойстваНоменклатуры» будет установлена связь с характеристикой номенклатуры. Поле ключа «Ссылка».

·         Указали в качестве представление свойства характеристики имя. Поле имени «Наименование» имя, под которым пользователь вводил характеристику.

·         Указали в качестве типа — поле типа значения «ТипЗначения». Значение поля используется в отборе по полю — характеристика.

2.      Описание значений характеристик:

·         Указали, как мы будем получать данные из «Запроса» или «Таблицы» данных. Поле «Источник видов» — «Таблица».

·         Указали, в какой таблице данных метаданных поля «Значения характеристик» находятся данные со значениями свойств характеристик «РегистрСведений.ЗначенияХарактеристик».

·         Указали, по какому полю таблицы данных метаданных будет установлена связь со свойством характеристики. Поле объекта «Ссылка». В данном поле будет производиться поиск значения идентификатора, полученного в списке характеристик.

·         Указали поле вида – «Свойство». Это поле является связующим между значением характеристики и свойством характеристики.

·         Поле значение хранит значение свойства характеристики.

Произведя таким образом дополнительную настройку отчета, получим следующий результат:

Рис. 15

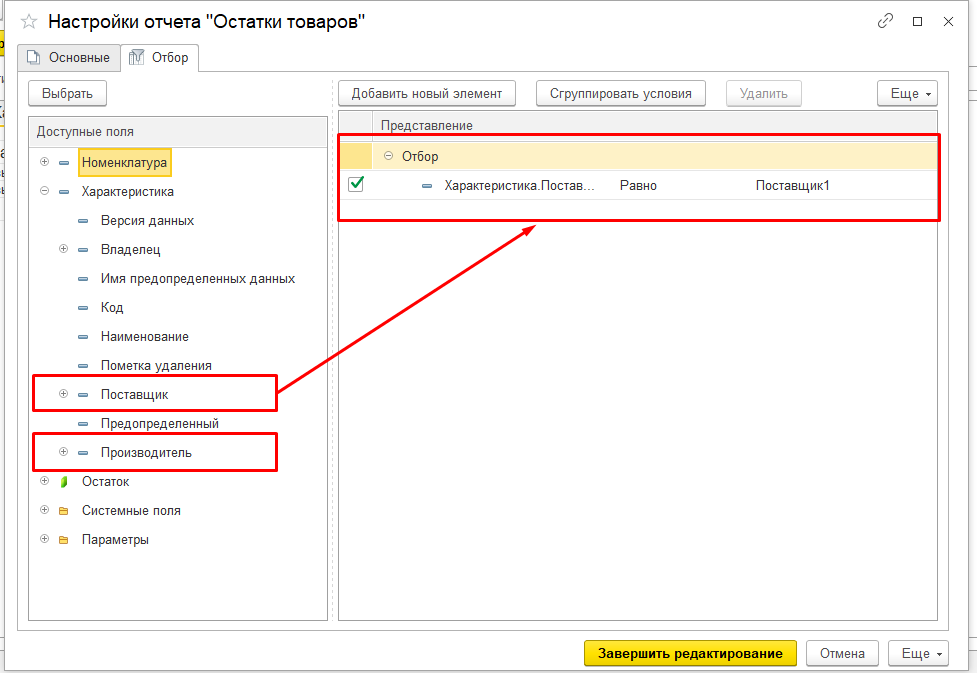

Возможность производить отбор по значениям свойств характеристик:

Рис.16

Итог – поставленная задача решена.

Однако данную задачу можно решить и вторым способом, не модифицируя отчет.

Для этого нам потребуется внести изменения в справочник «ХарактеристикиНоменклатуры». Перейдем на закладку «Данные» и нажмем кнопку «Характеристики»:

Рис.17

Добавим строку:

Рис.18

Описание значений строки идентично тому, как мы добавляли строку в отчете.

Результат модификации справочника и формирование отчета в 1С будет такой же, как в первом способе. Отличие заключается в том, что первый способ будет действовать только в нашем отчете, а второй способ будет действовать для всех механизмов получения данных конфигурации. Чем пользоваться, решать Вам.

Вывод.

Характеристики в схеме компоновки данных 1С 8.3 – это просто. Главное понять, как связанны между собой характеристики, свойства характеристик и значения свойств характеристик. После этого добавление характеристик в 1С СКД становится чисто техническим вопросом.

Специалист компании ООО «Кодерлайн»

Дмитрий Гречушкин.
