- Инструкция по установке пневмоподвески на переднюю ось ГАЗ Газель Бизнес, 02021
»
»
»
МОНТАЖ КОМПЛЕКТА
Работа выполняется на поднятом домкратом автомобиле или подъемнике с соблюдением правил техники безопасности.
1. Установите фитинги в пневмоэлементы, используя футорки и ФУМ ленту или герметик, для герметизации резьбового соединения. На некоторых пневмоэлементах фитинг может быть предустановлен заводом-изготовителем.
2. Подключите участок пневмолинии к фитингу 6х1/4 подушки и затяните гайку.
3. Проденьте пневмолинию через отверстие в верхнем кронштейне и соберите пневмоэлементы как указано на рисунке. Закрепите верхний кронштейн С и D на пневмоэлементах болтами 912 10 20 с шайбами 125 10. Нижние кронштейны В притягиваются винтами 7991 10 20. Вывод воздуха необходимо сориентировать назад а/м.
.png)
4. Демонтируйте штатные отбойники подвески, установленные на раме автомобиля.
5. Разместите пневмоэлементы на рессоре как это показано на рисунке, надев нижний кронштейн зацепами на стремянные болты.
.png)
6. Сожмите пневмоэлементы и установите верхние кронштейны на кронштейнах отбойников. Закрепите верхние кронштейны болтами 933 10 30 с шайбами 9021 10 и гайками 985 10.
Внимание! Кронштейны устанавливаются согласно меткам L и R. (L – водительская сторона, R – пассажирская сторона).
7. Установите и закрепите нижние кронштейны на рессоре с помощью болтов 931 10 110, шайб 125 10 и гаек 985 10.
8. Осторожно подайте небольшое давление 1-2 бар в пневмоэлементы.
9. Протяните все болтовые соединения. Убедитесь в том, что вокруг пневмоэлементов достаточно свободного места и они не задевают другие детали автомобиля.
10. Закрепите пневмолинии и ниппель/ниппеля подкачки или подключите комплект к системе управления с компрессором.
11. Снимите автомобиль с домкрата или подъемника и накачайте необходимое давление в пневмоэлементы
.png)
ДИАГНОСТИКА СИСТЕМЫ НА УТЕЧКИ ВОЗДУХА
Диагностика системы на утечки воздуха производится методом обмыливания. Подайте максимальное разрешенное давление в проверяемый участок пневмосистемы и нанесите мыльный раствор воды на места возможных утечек (в основном – это резьбовые соединения). При обнаружении утечки, устраните ее подтяжкой резьбового соединения минимальным усилием или действиями разборки / сборки узла с применением герметизирующего материала (ФУМ-лента или резьбовой герметик).
Допускается падение давления в системе на 1 бар в течении 72-х часов (положение ГОСТ).
ПРЕДУПРЕЖДЕНИЯ
— Не перегружайте автомобиль – это Ваша безопасность
Комплект пневматической подвески разработан не для увеличения грузоподъемности Вашего транспортного средства, а для выравнивания положения кузова при загрузке и снижения боковой раскачки при неравномерной загрузке по бортам. Для Вашей безопасности не превышайте максимально допустимую загрузку вашего автомобиля, рекомендую заводом изготовителем.
— Следите за давлением в подушках
Всегда поддерживайте давление в пневмоподушках в рабочем диапазоне (см. технические характеристики). Несоблюдение этого правила может привести к выходу пневмоподвески из строя.
— Ограничение ответственности
Компания-производитель не несет ответственность за любые возможные прямые и косвенные последствия (ущерб, травмы, упущенная выгода и т.д.), возникшие в ходе монтажа и/или эксплуатации комплекта вспомогательной пневмоподвески.
РЕКОМЕНДАЦИИ
Чтобы эксплуатация нашей пневмоподвески была безопасной, эффективной и долгосрочной, мы настоятельно рекомендуем ознакомится с дополнительной документацией входящей в комплект поставки «Руководство по эксплуатации» и «Подготовка к монтажу и общие рекомендации». Вся работа должна быть выполнена в оборудованной мастерской с должным вниманием к правилам техники безопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество контуров – 1 шт. (шт.)
Количество пневмоэлементов для подключения – 2 шт.
Тип пневмоэлементов – двойной сильфон
Типоразмер (марка) пневмоэлементов 160D1
Минимальное рабочее давление – 0,5 бар
Максимальное рабочее давление – 15 бар
Грузоподъёмность при 8 бар не менее – 2200 кг
Диапазон рабочих температур — -30 С – +40 С
СОСТАВ КОМПЛЕКТА
Пневмоподушки и кронштейны
А. Пневмоподушка 160D1 — 2
B. Кронштейн нижний — 2
С. Кронштейн верхний левый — 1
D. Кронштейн верхний правый — 1
Крепеж
912 10 20 Болт — 4
931 10 110 Болт — 2
933 10 30 Болт — 2
7991 10 20 Винт потайной — 2
9021 10 Шайба увеличенная — 2
125 10 Шайба — 8
985 10 Гайка — 2
Подключение пневмолинии
1. Фитинг прямой 6х1/4 — 2
2. Фитинг тройник Т6 — 1
3. Ниппель подкачки — 2
4. ФУМ лент — 1
5. Трубка пневмолинии — 7
6. Гофрорукав защитный — 2
7. Стяжка — 10
_small.png)
Инструкция в версии PDF — скачать
[{«widget_id»:»4″,»display_mode»:»category_page»,»main_product_id»:»7916″,»kit_id»:»2″,»config_product_page»:{«display_method»:»block»,»selector»:».nav.nav-tabs»,»selector_mode»:»before»,»popup_position»:»center»},»config_custom_page»:{«custom_page_mode»:»url»,»custom_page_layout_id»:»6″,»custom_page_url»:»»,»custom_page_route»:»»,»display_method»:»block»,»selector»:»»,»selector_mode»:»after»,»popup_position»:»center»,»cart_free_product_mode»:»0″},»config_category_page»:{«display_method»:»block»,»selector»:».product-layout, .product-grid»,»selector_mode»:»after»,»popup_position»:»center»},»config_module»:{«module_id»:»-1″,»layout_id»:»6″,»cart_free_product_mode»:»0″,»position»:»content_top»,»sort_order»:»0″},»unique_id»:»641b8bbddfcea»,»slider_mode»:»0″,»slider_autoplay_status»:»0″,»slider_autoplay_time»:»127″,»main_mode»:»kit»,»kit_as_product»:»0″,»kit_as_product_light_mode»:»0″,»template»:»widget_template_1″,»html_element_action»:»0″,»html_element_action_selector»:»»},{«widget_id»:»4″,»display_mode»:»category_page»,»main_product_id»:»7918″,»kit_id»:»8″,»config_product_page»:{«display_method»:»block»,»selector»:».nav.nav-tabs»,»selector_mode»:»before»,»popup_position»:»center»},»config_custom_page»:{«custom_page_mode»:»url»,»custom_page_layout_id»:»6″,»custom_page_url»:»»,»custom_page_route»:»»,»display_method»:»block»,»selector»:»»,»selector_mode»:»after»,»popup_position»:»center»,»cart_free_product_mode»:»0″},»config_category_page»:{«display_method»:»block»,»selector»:».product-layout, .product-grid»,»selector_mode»:»after»,»popup_position»:»center»},»config_module»:{«module_id»:»-1″,»layout_id»:»6″,»cart_free_product_mode»:»0″,»position»:»content_top»,»sort_order»:»0″},»unique_id»:»641b8bbde59d4″,»slider_mode»:»0″,»slider_autoplay_status»:»0″,»slider_autoplay_time»:»127″,»main_mode»:»kit»,»kit_as_product»:»0″,»kit_as_product_light_mode»:»0″,»template»:»widget_template_1″,»html_element_action»:»0″,»html_element_action_selector»:»»}]
{«product_page»:{«price»:».us-product-right .product-price-container»,»special»:»#content .product-special-container»,»price_parent»:»»,»quantity»:».us-product-right input[name=quantity]»,»button_minus»:».us-product-right .us-product-quantity-btn:nth-of-type(1)»,»button_plus»:».us-product-right .us-product-quantity-btn:nth-of-type(2)»,»button»:».us-product-right #button-cart»,»product_data»:».us-product-right»},»list»:»»}
{«symbol_left»:»»,»symbol_right»:» u0440.»,»decimal_place»:»0″,»decimal_point»:».»,»thousand_point»:» «}
[«7916″,»7930″,»7918″,»8066»]
0
false
false
true
Удалить
Изменить
tr
Всем привет! 14.04.2019г. Решил подписывать даты(для себя:)
Пока стоят тёплые деньки решил начать подготовку к постройке пневмы!
Что было сделано:
Был изготовлен рессивер(взят от старого компрессора ёмкостью 24 литра) для накопления воздуха.
Проложена воздухопровод от Компрессора к рессиверу.
Сделан доп.вывод сж.воздуха для подкачки шин.
Сделан шланг подкачки шин.

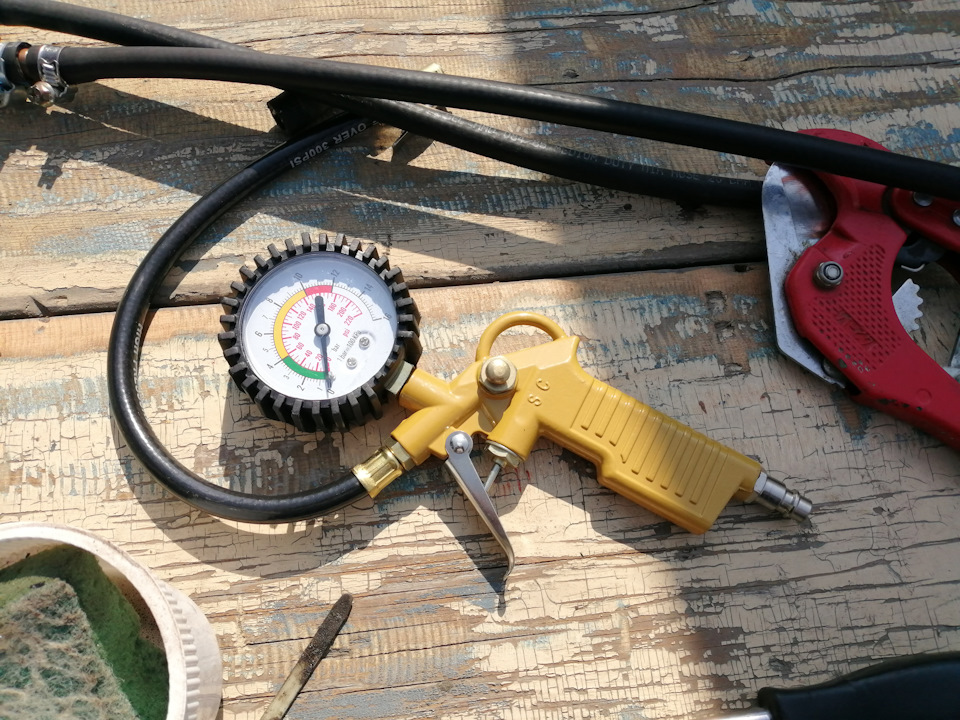

Для этого был приобретён шланг 6мм длинной 10 метров 550руб.
Пистолет с манометром для подкачки шин 500 руб.
Быстросъёмы 2 шт по 250руб=500руб.
Ну и по мелочи(тройники, трубка диаметр.8мм крепёж и т.д Чего ещё не упомянул.) итого 1000руб.
В общем вышло около +/- 2500руб.(Не считая рессивера) Он у меня был.
Дополнительно к выше написанному, вывел сапун с заднего моста т.к после поездке по грязи его забило и чуть не выдавило сальник.По этому решил перестраховаться.
Полный размер
За основы был взят рессивер от старого компрессора на 24 литра.
Полный размер

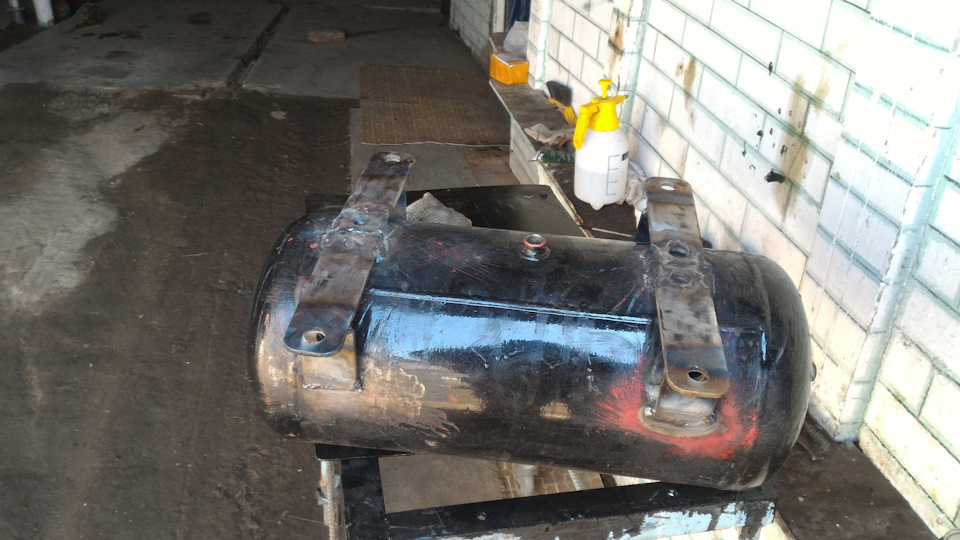

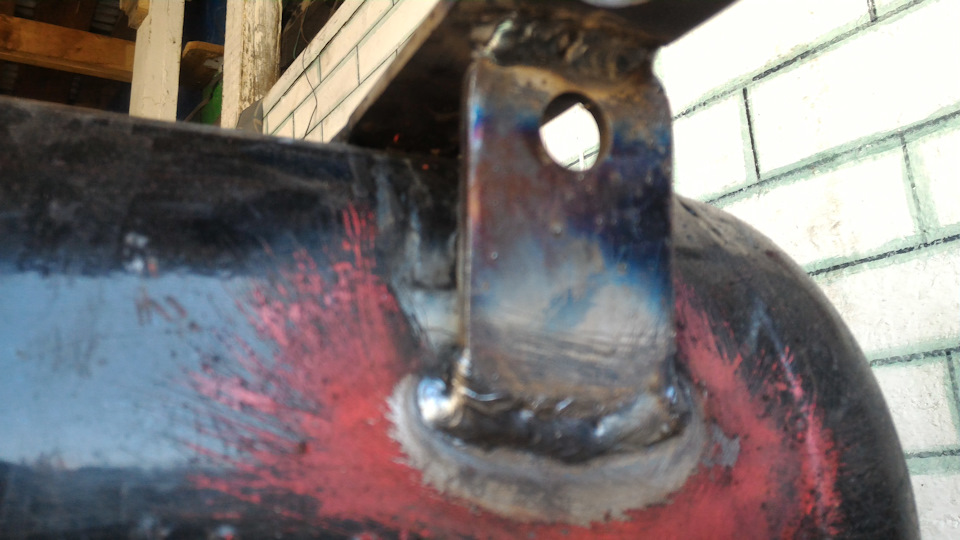

Были приварены кронштейны из старых ушей рессор газели.
Полный размер

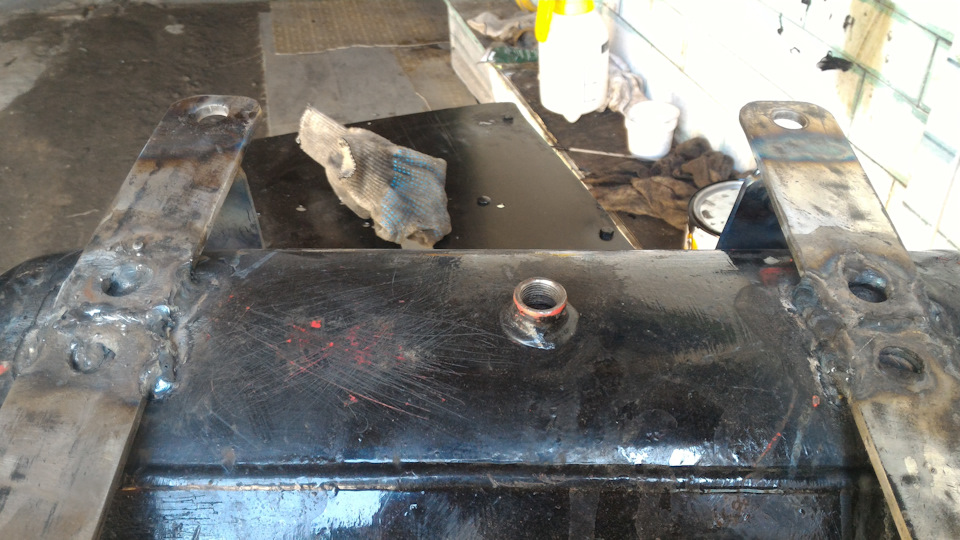

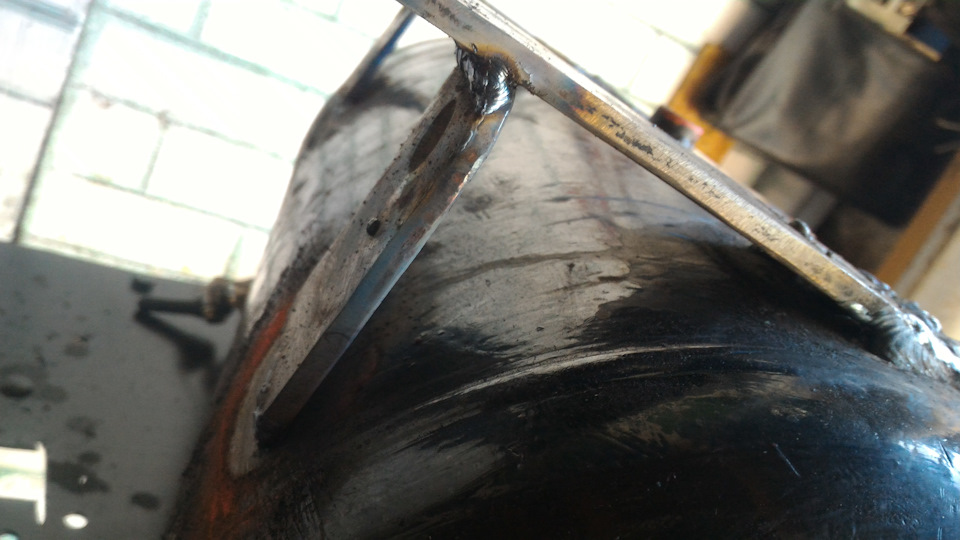

Дополнительно сделал укосы усилений из тех-же серёг рессор распиленных на две части.
Полный размер
варил обычной дуговой сваркой(на полуавтомате закончилась углекислота:((
Полный размер

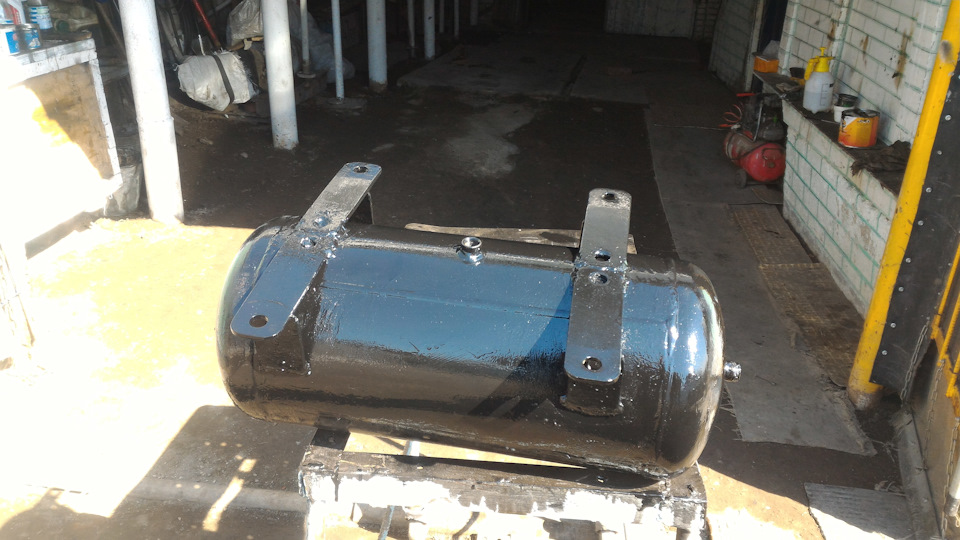

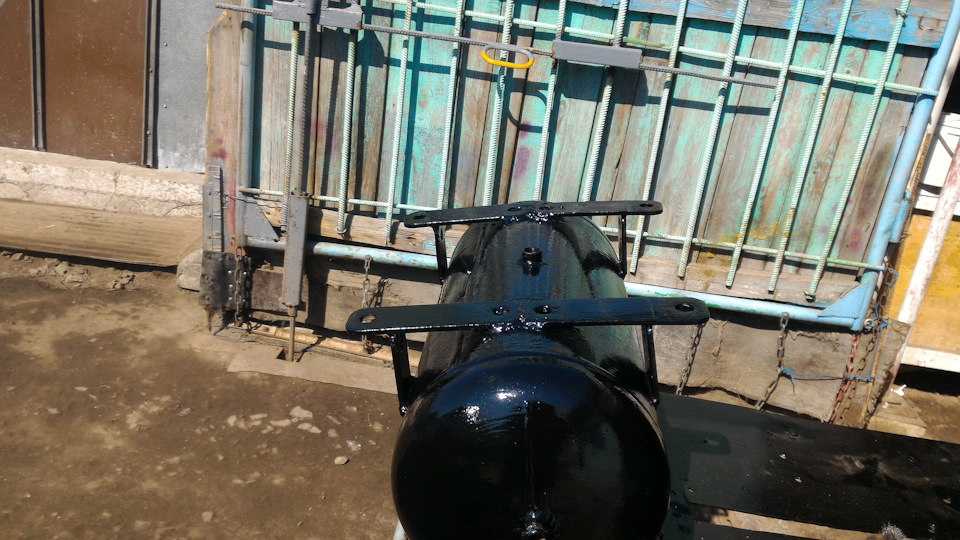

Далее покрасил на два слоя.
Полный размер
Со всех сторон.
Полный размер

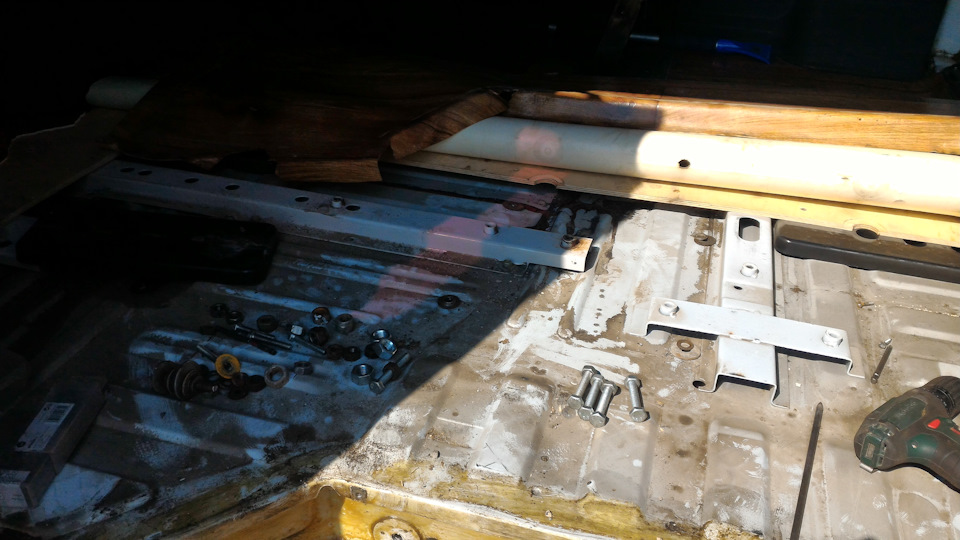

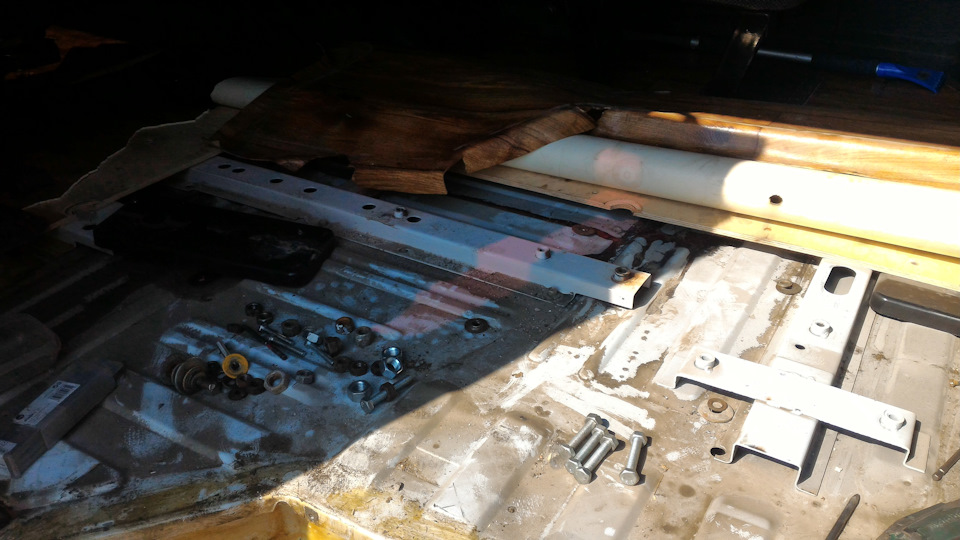

Пришлось частично разобрать пол салона:(
Полный размер
Просверлить отверстия для крепления рессивера. Крепил рессивер 4мя болтами м10х1.5.
Полный размер

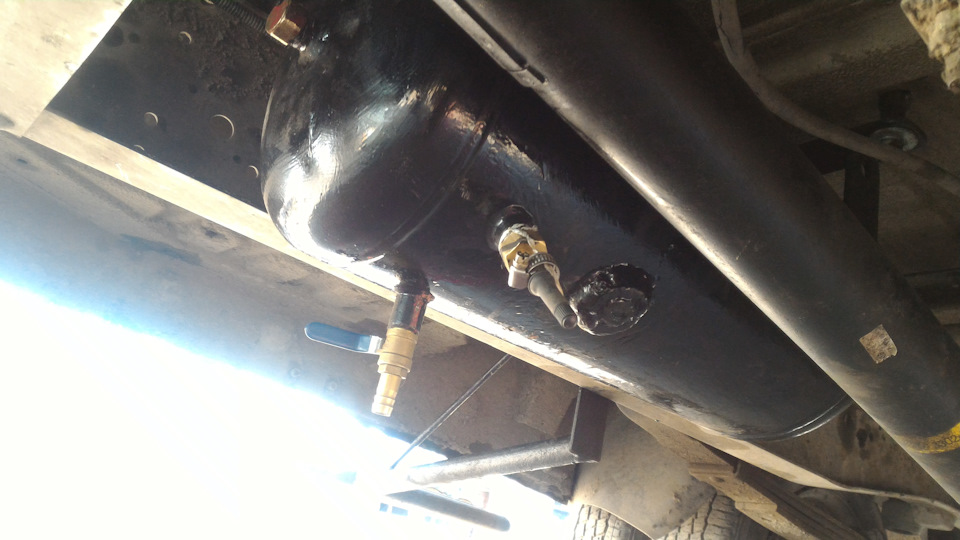

Установил рессивер на место.
Полный размер

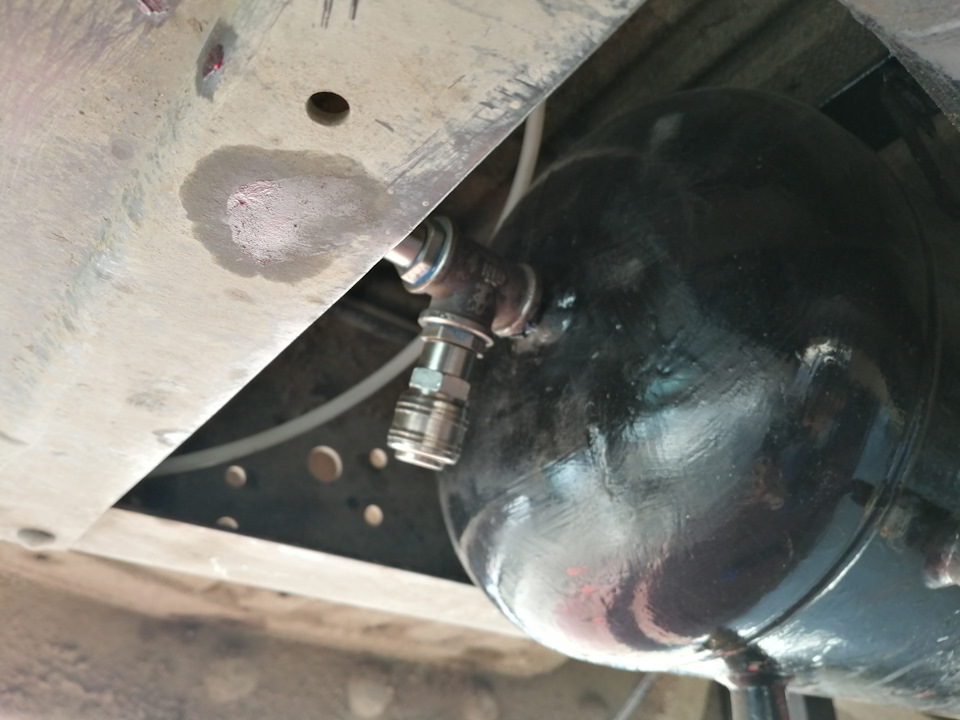

Поставил тройник с выводом для подкачки колёс.
Полный размер

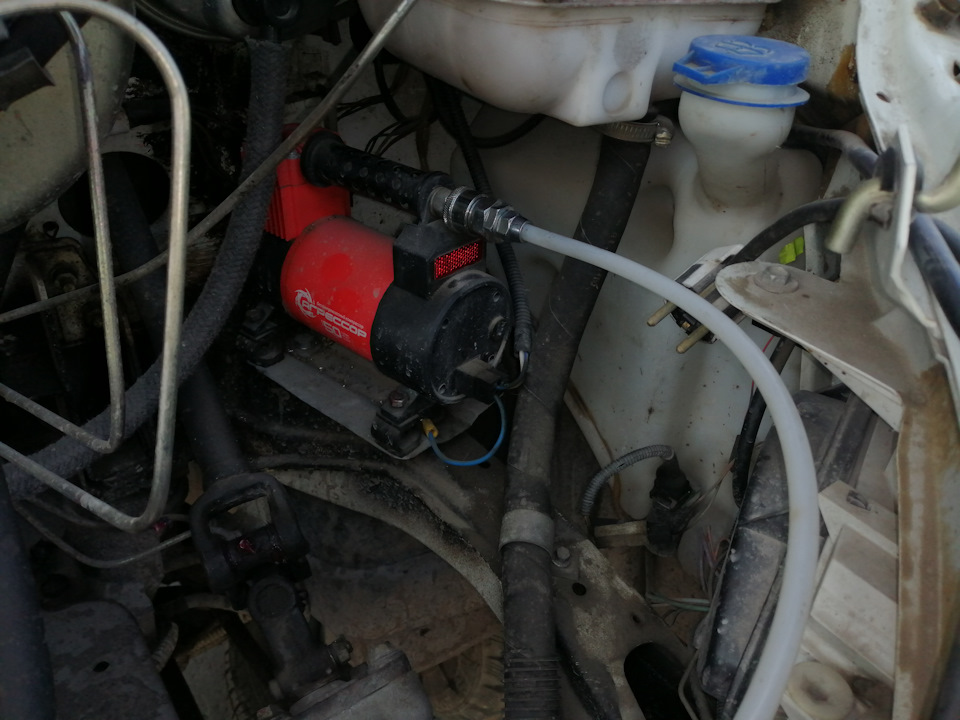

Далее подключил к рессиверу трубку 8мм.от компрессора.
Полный размер
Туже трубку подключил к компрессору через быстросъём.
Полный размер
Далее начал изготовление шланга подкачки колёс.
Полный размер

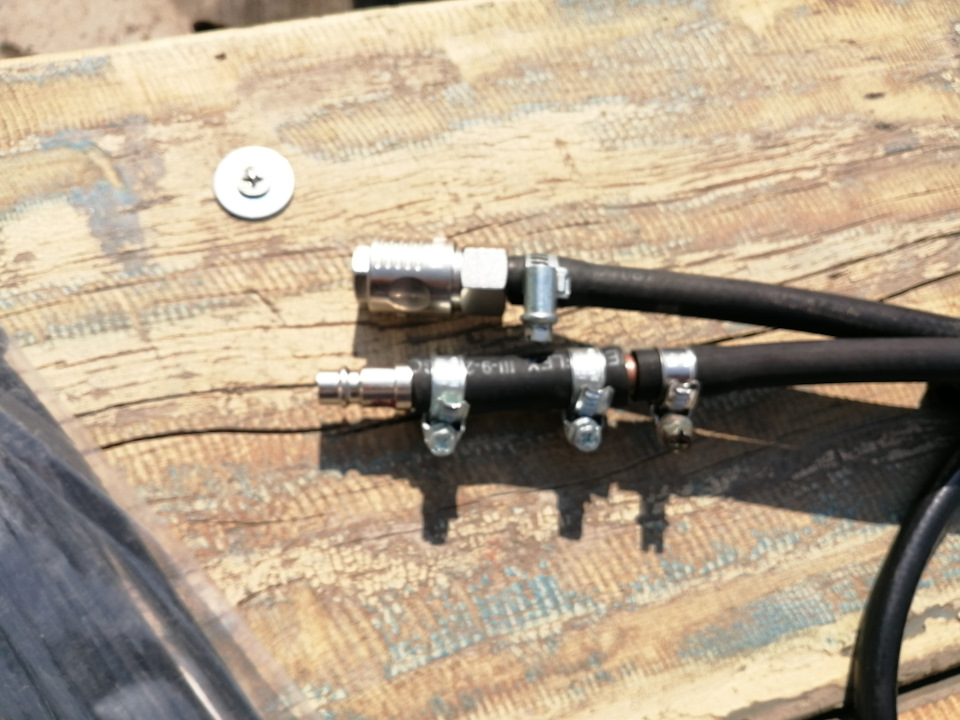

К шлангу подкачки прикрутил быстросъёмные разъёмы.
Полный размер

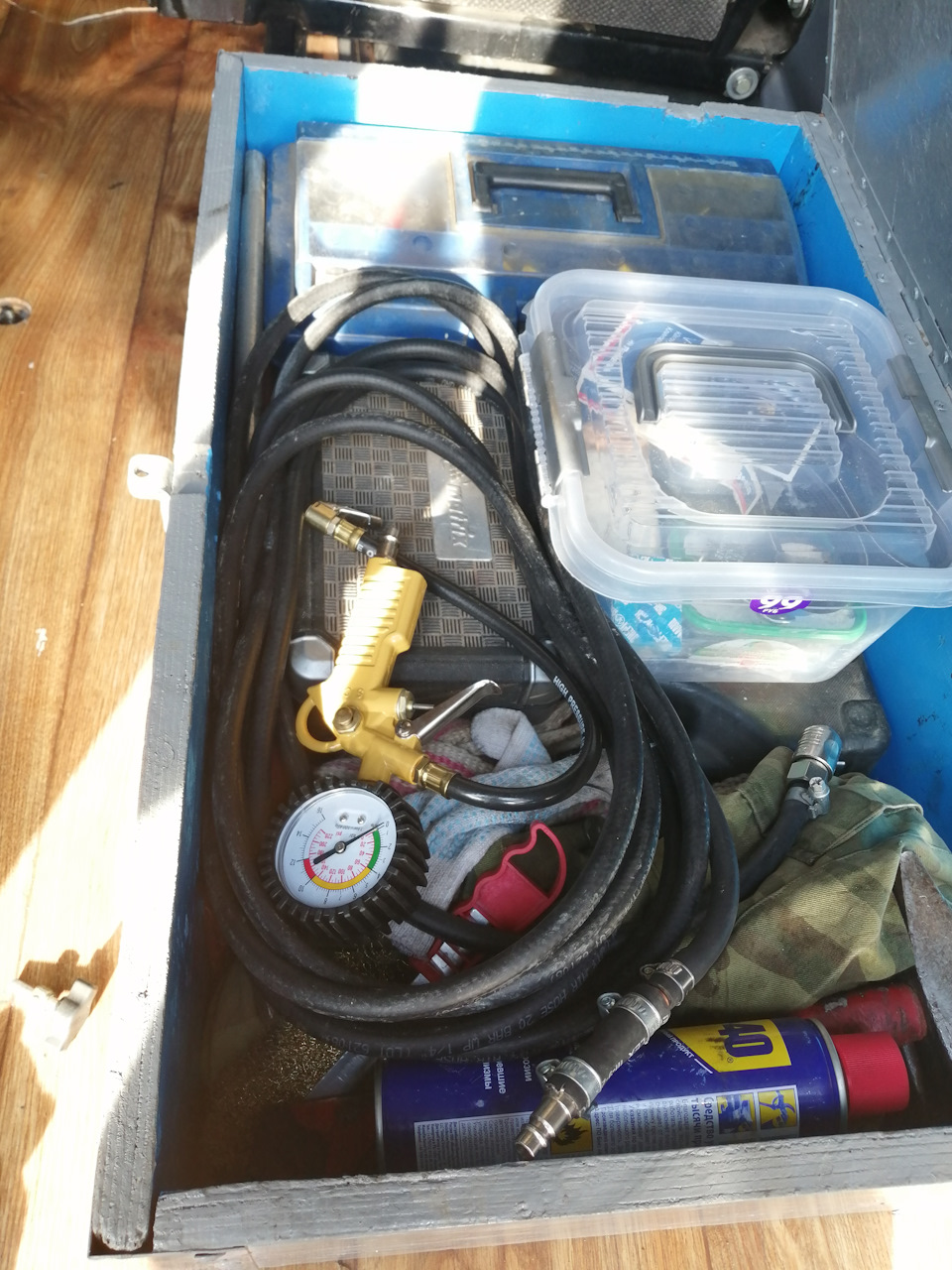

И полжил в инструментальный ящик:)
Полный размер

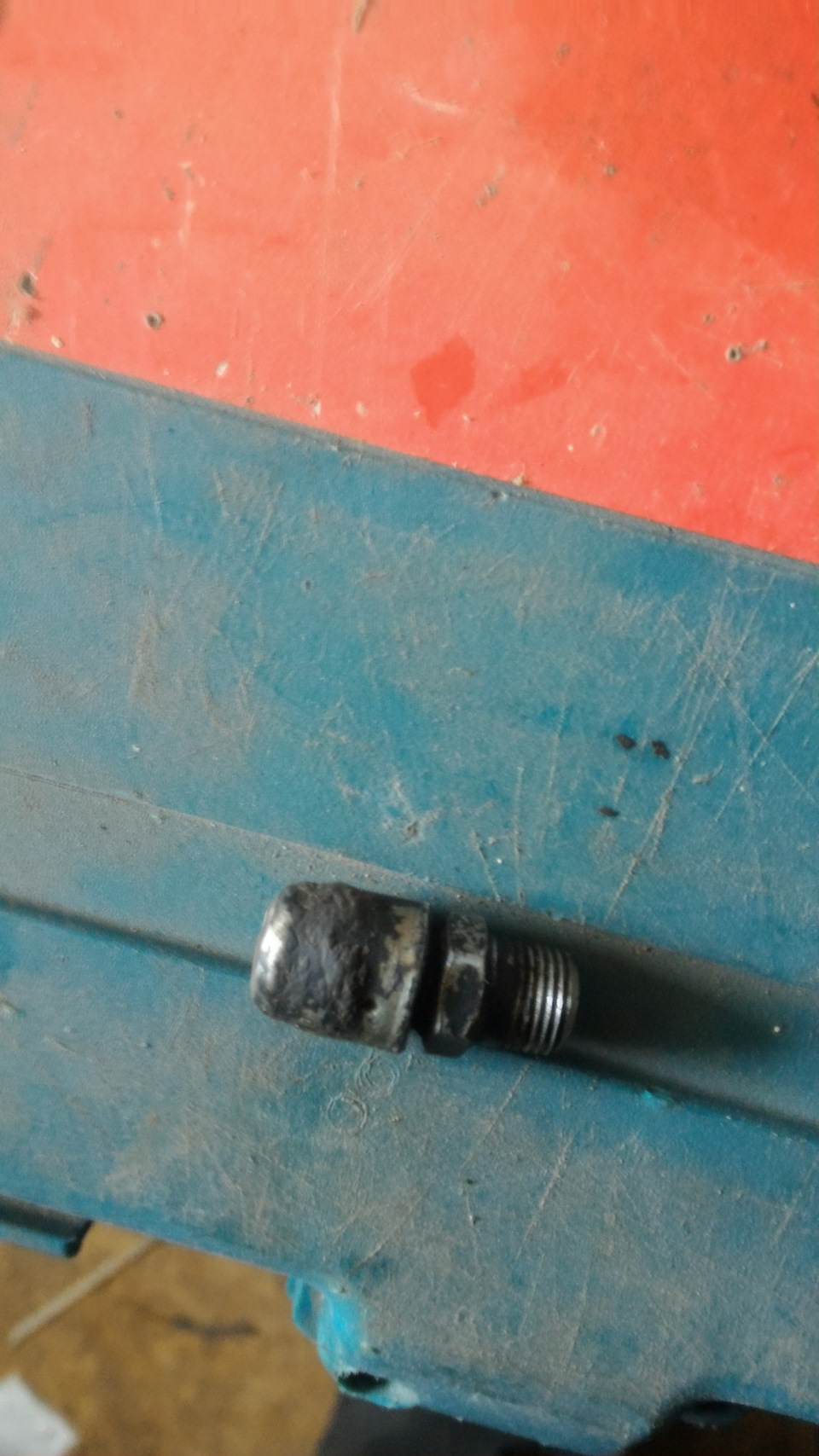

Далее решил переделать сапун заднего моста. для этого выкрутил родной сапун.
Полный размер

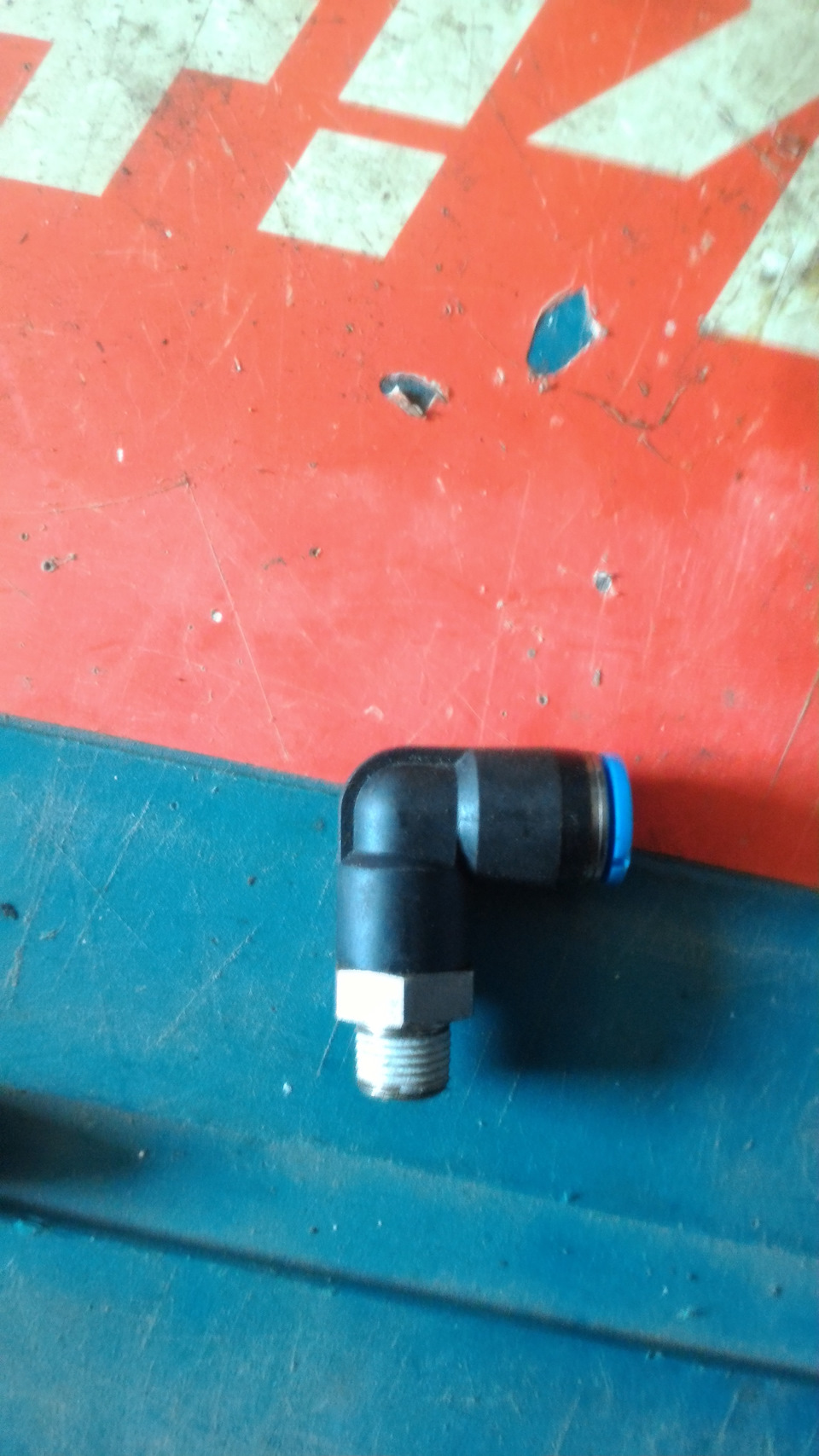

Взял пневмо фитинг 1/8(если не изменяет память:) на 90гр.и под трубку диаметр.8мм
Полный размер

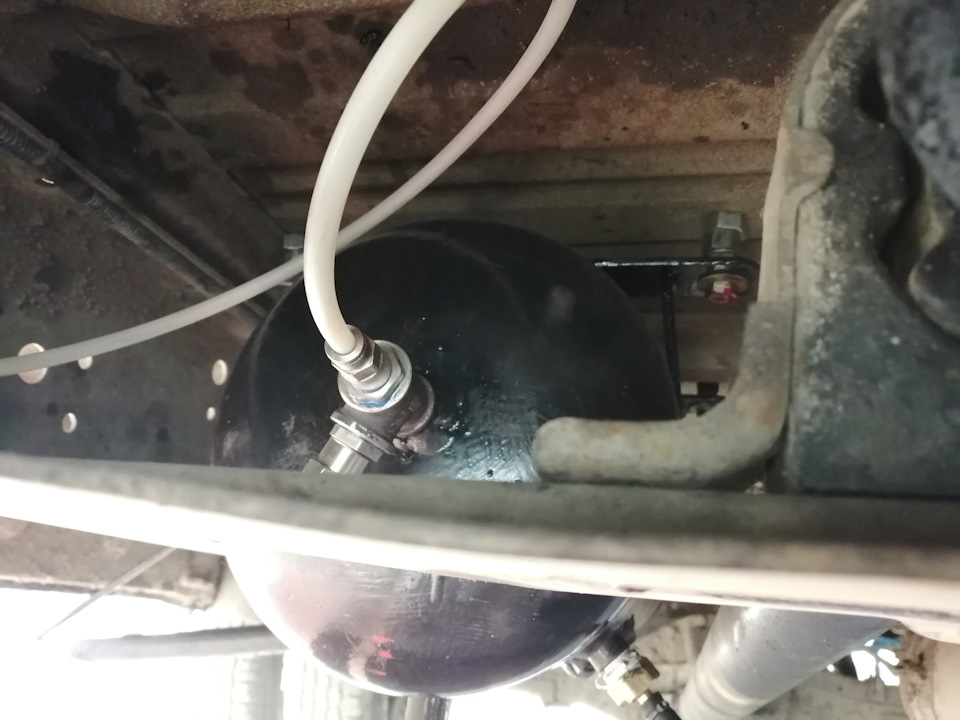

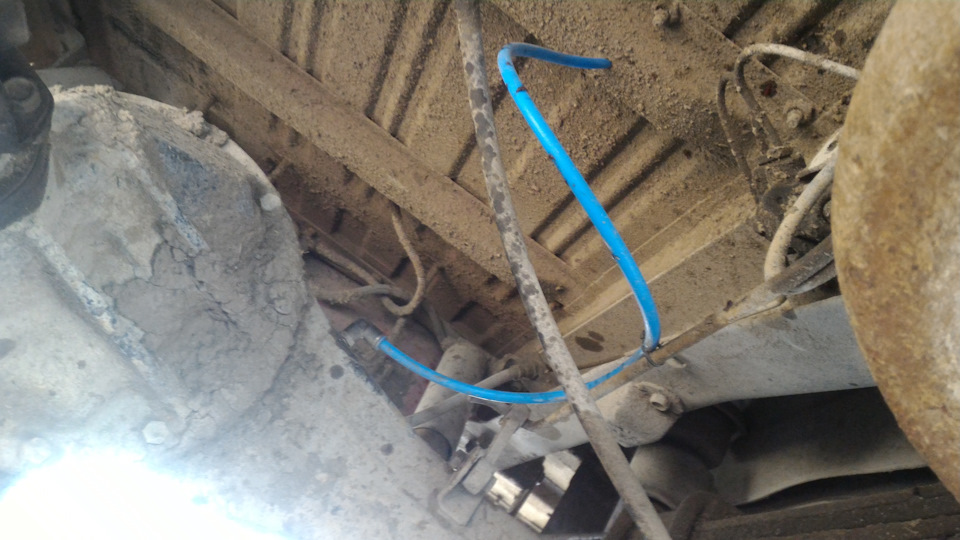

Вкрутил фитинг в место сапуна и вывел трубку в короб кузова.(что-бы грязь в него не летела ни при каком раскладе.
Всем добра и удачи!
Цена вопроса: 2 500 ₽
Пробег: 62 500 км
13.11.2018
