Устройство главного тормозного цилиндра газель бизнес

Главный тормозной цилиндр, с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.

Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20— передние тормозные механизмы.

При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие «В», соединяющее первичную полость главного цилиндра с бачком.

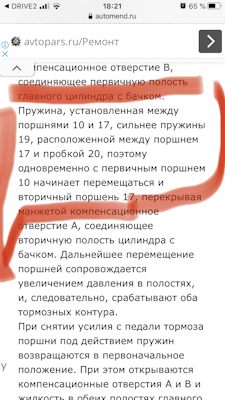

Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие «А», соединяющее вторичную полость цилиндра с бачком.

Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура. При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.

При этом открываются компенсационные отверстия «А» и «В» и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.

Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению.

Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия «С» и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.

Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия «А» и «В» перетечет в бачок. При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.

Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.

При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.

При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.

Постепенное изменение уровня жидкости от MAX к MIN связано с износом накладок тормозных механизмов.

Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы.

При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета.

Доливать жидкость в этом случае следует только после восстановления герметичности системы. Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Ремонт главного цилиндра тормозов

1. Снимаем уплотнительное кольцо.
2. Ключом или головкой «на 38» отворачиваем пробку главного тормозного цилиндра.

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Тормозная система (с АБС) автомобиля ГАЗель Бизнес.

Другие записи по АБС тормозов автомобилей ГАЗ:

• Антиблокировочная система тормозов серии АБС9 фирмы Bosch автомобилей ГАЗель Next.
• Схема АБС тормозов ГАЗель Next. (АБС9 Bosch).
• Прокачка гидроагрегата АБС тормозов ГАЗель Next.
• Коды ошибок АБС тормозов ГАЗель Next. (АБС9 Bosch).
• Замена датчиков АБС тормозов ГАЗель Next.
• Автомобили ГАЗель с АБС серии 8.1 фирмы Bosch. Руководство по техническому обслуживанию и ремонту тормозной системы.
• Схема антиблокировочной системы тормозов (АБС) ГАЗон Next.
• Схема АБС Wabco Валдай (ГАЗ-33104, ГАЗ-331041 и модификации).
• Схема АБС Wabco ГАЗ-3307-09 и их модификации.
• Коды ошибок АБС Wabco. Чтение, стирание, диагностика по световым кодам.
• Описание работы АБС ГАЗ-33096.
• Схема соединений жгута проводов антиблокировочной системы тормозов ГАЗель Бизнес.
• Схема АБС ГАЗель серии 8.1 фирмы «Bosch».
• Рекомендации по замене деталей вакуумного усилителя Bosсh ГАЗель Next.

Элементы тормозной системы автомобиля.

1 – тормозной диск; 2 – тормозной механизм переднего колеса; 3 – тормозная трубка тормозного механизма правого переднего колеса; 4 – главный тормозной цилиндр; 5 – бачок гидропривода; 6 – вакуумный усилитель; 7 – толкатель; 8 – педаль тормоза; 9 – датчик положения педали тормоза и выключатель сигналов торможения; 10 – колодки заднего тормозного механизма; 11 – колесный цилиндр; 12 – тормозная трубка тормозного механизма правого заднего колеса; 13 – тормозная трубка тормозного механизма левого заднего колеса; 14 – задние тросы стояночного тормоза; 15 – уравнитель; 16 – блок ABS; 17 – передний трос стояночного тормоза; 18 – выключатель сигнализатора стояночного тормоза; 19 – рычаг стояночного тормоза; 20 – сигнализатор аварийного падения уровня тормозной жидкости; 21 – тормозная трубка тормозного механизма левого переднего колеса.

Рабочая тормозная система – гидравлическая, двухконтурная*.

В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

Педаль тормоза – подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения – его контакты замыкаются при нажатии педали тормоза.

Вакуумный усилитель тормозов** расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к щитку передка. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Главный тормозной цилиндр.

1 – бачок гидропривода; 2 – крышка бачка; 3 – колодка датчика уровня тормозной жидкости; 4 – главный тормозной цилиндр.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости***, который при понижении уровня жидкости ниже отметки MINI включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам к блоку ABS и далее к рабочим цилиндрам тормозных механизмов колес.

Элементы тормозного механизма переднего колеса.

1 – суппорт; 2 – тормозные колодки; 3 – диск тормозного механизма; 4 – болт крепления суппорта к направляющему пальцу; 5 – тормозной шланг; 6 – направляющий палец; 7 – чехол направляющего пальца; 8 – направляющая колодок.

Тормозной механизм переднего колеса – дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.

Минимально допустимая толщина накладок передних тормозных колодок 3 мм.

Для более эффективного охлаждения тормозной диск выполнен вентилируемым. Минимально допустимая толщина изношенного диска 19 мм.

Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.

При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного за одно целое с суппортом, прижимает внутреннюю тормозную колодку к диску.

Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

Тормозной механизм заднего колеса.

1 – передняя тормозная колодка; 2 – чашка пружины; 3 – опорная стойка; 4 – эксцентрик; 5 – распорный стержень; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – задняя тормозная колодка; 9 – рычаг стояночного тормоза; 10 – наконечник троса стояночного тормоза; 11 – нижняя стяжная пружина.

Тормозной механизм заднего колеса – барабанный, с двухпоршневым колесным цилиндром, двумя тормозными колодками и устройством автоматической регулировки зазора между колодками и барабаном.

В цилиндр с натягом вставлены упорные кольца, ограничивающие свободный ход поршней (после окончания торможения), за счет чего поддерживается постоянный зазор между колодками и барабаном. По мере износа колодок кольца сдвигаются на величину износа. В верхней части тормозных колодок расположены эксцентрики для регулировки положения колодок после их замены. Минимально допустимая толщина накладок задних тормозных колодок – 1 мм. Максимально допустимый диаметр тормозного барабана – 283 мм.

Привод стояночной тормозной системы – ручной, механический, тросовый, на задние колеса. Он состоит из рычага с передним тросом, уравнителя, двух тросов, рычагов в тормозных механизмах задних колес и распорных планок.

Рычаг стояночного тормоза, закрепленный между передними сиденьями, соединен с двумя тросами через передний трос и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.

Регулировка стояночного тормоза осуществляется вращением эксцентриков, расположенных в тормозных механизмах задних колес.

Часть автомобилей оснащается антиблокировочной системой тормозов (ABS)****.

Блок ABS.

1 – блок управления; 2 – трубки главного тормозного цилиндра; 3 – трубка тормозного механизма левого заднего колеса; 4 – трубка тормозного механизма правого заднего колеса; 5 – трубка тормозного механизма правого переднего колеса; 6 – трубка тормозного механизма левого переднего колеса; 7 – электродвигатель насоса.

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него – к тормозным механизмам всех колес. Блок ABS, закрепленный в моторном отсеке на левом лонжероне около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес.

Датчики – индуктивного типа. Датчик скорости вращения переднего колеса установлен в отверстии поворотного кулака и закреплен винтом. Задающий диск датчика напрессован на ступицу переднего колеса. Датчик скорости заднего колеса крепится на фланце балки заднего моста.

Датчик скорости вращения заднего колеса.

Задающий диск датчика напрессован на ступицу переднего колеса.

Задающий диск датчика скорости вращения заднего колеса напрессован на ступицу заднего колеса.

При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.

В ABS встроена система распределения тормозных сил (EBD)*****.

С помощью электроники система обеспечивает равномерное распределение тормозного усилия между всеми четырьмя колесами, чтобы обеспечить каждому из них оптимальное сцепление с дорогой. Позволяет значительно повысить безопасность движения автомобиля.

При возникновении неисправности в ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока управления записывается соответствующий код неисправности, который считывается с помощью специального оборудования в сервисном центре.

* Двухконтурная тормозная система. Повышает безопасность эксплуатации. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов передних колес, а другой – тормозных механизмов задних колес.

** Вакуумный усилитель тормозов. Предназначен для снижения усилия, которое необходимо приложить к педали тормоза при торможении автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя.

*** Датчик уровня жидкости. Представляет собой геркон, контакты которого замыкаются под действием магнита в поплавке, находящегося в бачке. При снижении уровня жидкости поплавок опускается, и приближение магнита замыкает контакты.

**** Антиблокировочная система (ABS). Препятствует блокировке колес автомобиля при торможении. Предотвращает потерю управляемости автомобиля в процессе резкого торможения и исключает вероятность его неконтролируемого скольжения.

***** Система EBD. Создает равномерное распределение тормозного усилия между всеми четырьмя колесами, чтобы обеспечить каждому из них оптимальное сцепление с дорогой. Позволяет значительно повысить безопасность движения автомобиля.

Поделиться ссылкой:

Как работает главный тормозной цилиндр газель

Симптомы неисправности главного тормозного цилиндра

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Общее техническое состоянием автомобиля (в том числе тормозной системы) можно проверить с помощью персонального диагностического адаптера – автосканера. Данного рода устройства широко распространены и имеют широкий ценовой диапазон. Мы же хотим обратить ваше внимание на бюджетную модель корейского производства Scan Tool Pro Black Edition.

При стоимости около 2т.р. данный сканер способен полностью диагностировать ваш автомобиль (двигатель, коробку передач, трансмиссию, abs, srs и многое другое), что окупится за 1-2 поездки на СТО. Адаптер достаточно прост в управлении, имеет русифицированное ПО и совместим с большинством автомобилей начиная с 1993 года выпуска. Так же устройство будет полезным при покупке подержанного автомобиля, так как способно показать его реальный пробег и VIN.

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Как проверить главный тормозной цилиндр

Плавный или резкий провал педали тормоза либо же её плавание и вибрация при торможении, обычно указывают на неисправность главного тормозного цилиндра. Чаще всего причиной его неправильной работы является потеря герметичности резиновых уплотнительных манжет или неправильная работа перепускных клапанов.

Чтобы отличить его неисправности от других неполадок тормозной системы и узнать, как проверить, работает ли главный тормозной цилиндр – читайте статью.

Как понять, что ГТЦ перепускает тормозную жидкость?

На автомобилях используется система с двумя раздельными гидравлическими контурами. Подробно о его задаче и работе можете почитать отдельно. Общий же принцип тот, что при нажатии педали тормоза шток вакуумного усилителя воздействует на первый поршень ГТЦ, который за счет сжатия подаваемой из бачка тормозной жидкости создает избыточное давление в контуре 1 напрямую, а в контуре 2 косвенно – путем перемещения второго поршня.

Схема устройства ГТЦ,
нажмите для увеличения

При сильном износе поршневых уплотнений ГТЦ перепускает: жидкость проходит между стенками корпуса первого, второго или обоих поршней в обратном направлении и возвращается в расширительный бачок. В результате в соответствующем контуре не создается давление, необходимое для воздействия на тормозные цилиндры.

Существует два простых способа, как проверить работу главного тормозного цилиндра на предмет перепускания тормозной жидкости:

Способ №1 (выполняется с помощником)

1. Открутите крышку расширительного бачка в моторном отсеке.
2. Попросите помощника нажимать на педаль тормоза, наблюдая за состоянием жидкости.
3. Если при нажатии уровень снижается и держится до отпуска педали – цилиндр исправен.
4. Если уровень жидкости начинает увеличиваться при нажатии педали или появляются пузырьки и слышно бульканье – ГТЦ перепускает.

Способ №2 (можно сделать самостоятельно)

1. Отсоединить тормозные трубки от выводов ГТЦ.
2. Заглушить штуцеры болтами с подходящей резьбой.
3. Выжать педаль тормоза.
4. Если после нажатия педали немного проседает, но дальше не идет и чувствуется сопротивление – цилиндр исправно держит высокое давление.
5. Если при нажатии педаль плавно просаживается до конца – это говорит о небольшом перепускании, а если быстро проваливается – износ ГТЦ критический.

На автомобилях, где тормозная система оснащается датчиками давления, на неполадки ГТЦ могут указать светящиеся индикаторы на приборной панели и ошибки в памяти ЭБУ. Например, P0557 – низкий уровень сигнала датчика давления тормозов или C1301 – давление не соответствует положению концевика педали тормоза.

Ошибка 01435 и ее расшифровка на панели приборов VW Golf

Большинство производителей использует свою нумерацию неполадок. В частности, у машин концерна VAG о проблемах ГТЦ говорят коды:

• 01435 – проблемы датчика давления 1;
• 00813 – проблемы датчика давления 2;
• 02847 – датчик давления переднего левого колеса;
• 02848 – датчик давления переднего правого колеса;
• 18108 – неверный сигнал датчика давления тормозов.

На 100% определить, что главный тормозной цилиндр перепускает, можно лишь замерив давление на каждом выходе ГТЦ.

Признаки неисправности главного тормозного цилиндра

Среди симптомов, свидетельствующих о неисправности главного тормозного цилиндра, можно выделить основные признаки:

Проверка ГТЦ за 5 минут не снимая с машины: видео

• увод авто в сторону при торможении;
• перегрев колодок на одном колесе;
• скрипы во время нажатия педали тормоза;
• слишком мягкий или жесткий ход педали;
• укороченный ход педали;
• провалы педали тормоза;
• удержание колес колодками после отпуска педали;
• подтеки жидкости на корпусе ГТЦ.

Большинство признаков неисправности ГТЦ проявляются при нажатии педали тормоза и схожи с другими неполадками тормозной системы. В частности, провал педали может указывать на завоздушивание или разгерметизацию магистралей. Поэтому перед тем, как проверить исправность главного тормозного цилиндра, необходимо как минимум проверить уровень тормозной жидкости в бачке, а также состояние колодок, дисков и шлангов.

Как диагностировать неисправность главного тормозного цилиндра

Проверка главного тормозного цилиндра

Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.

Комплект для измерения давления тормозной системы

Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:

• ключ для тормозных штуцеров (разрезной или зажимной), обычно на 10, 11, 12 или 13;
• флакон тормозной жидкости (если есть утечки, уровень ниже нормы);
• болты с резьбой, аналогичной резьбе штуцеров трубок ГТЦ.

Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.

Как понять, что тормозной цилиндр не работает: методика

1. Осмотрите тормозные механизмы колес и магистрали. Убедитесь, что проблема именно на стороне ГТЦ, а исполнительные элементы в порядке.
2. Осмотрите главный тормозной цилиндр. Недостаточный уровень жидкости в расширительном бачке и наличие подтеков тормозной жидкости на корпусе ГТЦ или ВУТ – очевидный признак разгерметизации. Если жидкости недостаточно, но следов утечки не видно – долейте ТЖ и проверьте работу тормозов. Возможно, ГТЦ исправен и виной всему – утечка где-то в магистрали.
3. При наличии утечек ГТЦ посмотрите, где они происходят. Для поиска нужно очистить корпус цилиндра от ТЖ (например, бензином, растворителем или спиртом), попросить помощника качать педаль, а самому тем временем смотреть, где появляются подтеки жидкости.

Определение неисправности ГТЦ на примере Hyundai Accent: видео

Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.

Как проверить снятый главный тормозной цилиндр

Для демонтажа и диагностики ГТЦ понадобятся:

• разрезной или зажимной ключ для тормозных трубок;
• большой (от 10 кубов) шприц для откачки ТЖ и пустая тара для слива тормозной жидкости;
• ключ для отсоединения ГТЦ от ВУТ (чаще всего на 13, 14 или 17) и ключи для разборки ГТЦ;

Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:

Разбор тормозного цилиндра для определения поломки: видео

1. Откачать или слить тормозную жидкость из расширительного бачка.
2. Отсоединить тормозные трубки от выходов ГТЦ.
3. Открутить тормозной цилиндр от ВУТ.
4. Снять ГТЦ с автомобиля.
5. Открутить болт-пробку (если он есть) в передней части ГТЦ и/или снять стопор в задней части (со стороны ВУТ).
6. Осмотреть ВУТ внутри на предмет подтеков, если там есть следы ТЖ – цилиндр явно неисправен.
7. Вытащить поршни из ГТЦ, предварительно отсоединив их фиксаторы – болты или штифты.
8. Протереть поршни сухой ветошью, осмотреть их на предмет выработки, оценить состояние уплотнителей.
9. Протереть корпус цилиндра внутри, осмотреть его зеркало на предмет задиров, раковин, следов коррозии и других дефектов.
10. Промерить зазоры между поршнями и стенками цилиндра, сравнить их с заводскими допусками.
11. Осмотреть перепускные окна, отверстия и выходы на предмет засоров.

По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.

Часто задаваемые вопросы

При заведенном двигателе педаль медленно проваливается в пол при постоянном усилии, нужно ли менять ГТЦ?

Плавная просадка педали – частый признак негерметичности уплотнителей ГТЦ. В этом случае возможен ремонт детали путем установки новых манжет из ремкомплекта.

Уходит тормозная жидкость из бачка, но потом появляется, это ГТЦ?

Изменения уровня тормозной жидкости в бачке – необязательно признак поломки ГТЦ. ТЖ также может то уходить, то подниматься, из-за завоздушивания, кипения вследствие перегрева колодок, подклинивания исполнительных цилиндров.

Есть смысл ставить ремкомплект или лучше заменить ГТЦ?

Ставить ремкомплект имеет смысл, когда изношены только резиновые детали. При сильном износе поршня или повреждении корпуса лучше заменить ГТЦ целиком.

Что будет, если не менять пропускающий тормозной цилиндр?

Ездить с неисправным ГТЦ опасно. Со временем дефект будет прогрессировать, эффективность торможения снижаться вплоть до отказа. Поэтому при выявлении любых проблем с тормозной системой их нужно срочно устранять.

Источник
